슈코아레나의 Q-SYS 점수

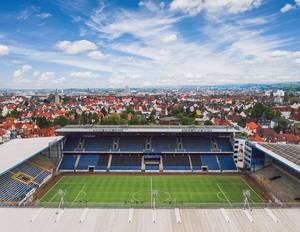

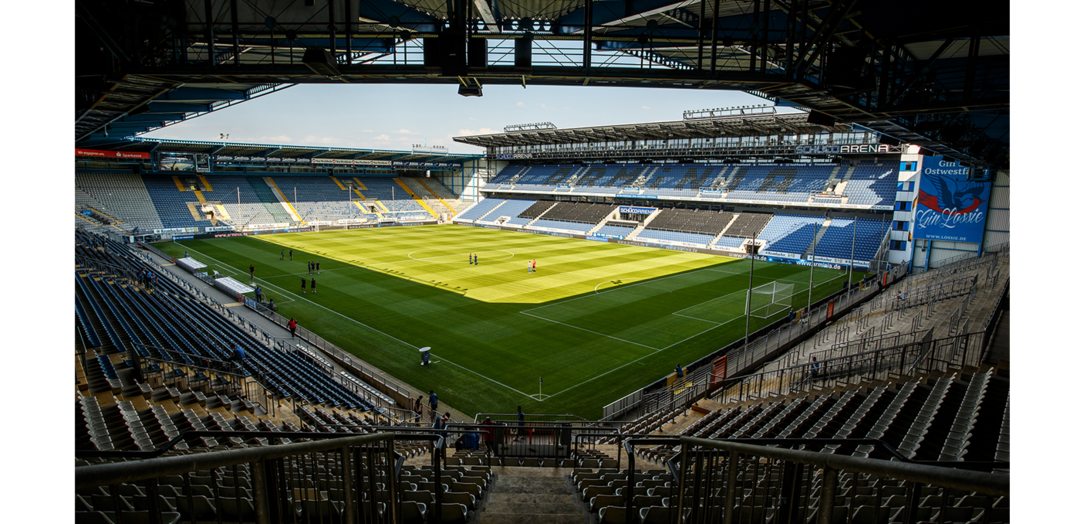

The Arminia Bielefeld soccer team has been playing their home games at SchücoArena in Bielefeld, Germany for almost a century. Through the decades their loyal fanbase grew and the stadium required multiple expansions to accommodate, today offering space for over 26,000 attendees. This trend of upgrades continued to include VIP boxes and even autism-friendly boxes for neurodivergent fans. Now with the Arminia Bielefeld’s recent promotion to the Bundesliga league, the stadium welcomes a new level of improvements to keep up with its success, which are manifesting as a Q-SYS led boost to their AV infrastructure.
슈코아레나 팀은 부분적으로 분데스리가 경기장을 매년 개선해야 한다는 독일 축구 리그의 공식 요구 사항을 준수하기 위해 사운드 시스템의 리뉴얼 및 확장을 의뢰했습니다. 전기 음향 비상 경보 시스템의 모니터링과 경기장 내외부의 오디오 신호의 유연한 제어 및 분배를 모두 구현하는 것이 목표였습니다. 이를 위해 팀은 일반 미디어 기술 서비스 제공업체로 슈코아레나와 오랜 파트너십을 맺고 있는 프로젝트 매니저 알렉산더 훌쇼르스트와 다니엘 슐마이스터가 제공하는 Beckhoff Technik und Design GmbH, LED 에 의존했습니다.
수년 동안 Q-SYS는 슈코아레나 오디오 인프라의 진원지가 되었으며, 그곳에서 계속 확장해 왔습니다. 마스터/복제 모드에서 작동하는 2개의 Q-SYS Core 510i 프로세서로 구축된 이 솔루션을 통해 경기장 전관 방송 및 음성 경보 시스템을 완벽하게 제어하고 모니터링할 수 있습니다. 예를 들어, 이스트 스탠드 음성 경보 시스템은 게임 이외의 작동 중 화재 경보이기도 하며, 두 가지 모두 Q-SYS 내에서 완벽하게 모니터링됩니다. 이를 위해 시스템 앰프의 100V 신호는 먼저 100V-NF 트랜스포머를 통해 밸런스 오디오 신호로 변환된 다음 Q-SYS I/O-22 인터페이스를 통해 Q-SYS 시스템으로 공급됩니다. 이 시스템에서 AF 신호의 40Hz 주파수는 파일럿 톤 생성기를 통해 모니터링됩니다. 발생하는 모든 오류 메시지는 저장, 관리 및 집합 오류 메시지로 음성 경보 시스템에 전송되며, 이 음성 경보 시스템은 소방서의 화재 경보기에 연결됩니다. Q-SYS TSC 시리즈를 통해 발생하는 오류 메시지 touch screen controller 어느 위치에서나 개별적으로 볼 수 있습니다.
더 최근에는 오디오 및 전관 방송 시스템을 다시 한 번 확장했습니다. 메인 스탠드를 위한 새로운 음향 시스템과 함께 경기장 외부에도 라우드 스피커를 설치했습니다. 이들은 위에서 언급한 Q-SYS Core 510i,Q-SYS CX-Q 시리즈 네트워크 앰프 및 다양한 Q-SYS I/O 주변기기를 포함한 Q-SYS 네트워크 인프라와 통합되었습니다. 이제 네트워크 스위치를 통해 경기장 안팎에서 오디오 데이터 스트림을 원활하게 배포하여 특별 이벤트, 여름 파티 등을 위한 사운드 강화를 제공할 수 있습니다. 또한 Q-SYS 플랫폼은 프레스실과 다양한 비즈니스 영역에서 광범위하게 사용되는 Dante 및 AES67을 통해 연결을 제공합니다. "공식 요구 사항은 매우 빠르게 변경될 수 있습니다. 하지만 그 동안에는 언제든지 유연하게 대응할 수 있도록 광섬유 연결을 포함한 포괄적인 네트워크 구조를 구축했습니다."라고 Daniel Schulmeister는 설명합니다.
"우리는 불확실성에 대처하는 능력을 우선시했습니다. 하지만 Q-SYS를 사용하면 향후 몇 년간 슈코아레나 요구 사항을 관리할 수 있는 확장성도 확보할 수 있습니다." 프로세서 활용률이 40%에 불과해 슈코아레나에 있는 두 개의 Q-SYS Core 510i 의 용량은 거의 소진되지 않습니다. 훌륭한 팀과 견고한 포메이션을 갖춘 슈코아레나는 QSC를 통해 성공적이고 미래 지향적인 전략을 달성했습니다.
