Série NV Interface vidéo en réseau
Point d’extrémité vidéo en réseau pour Q-SYS

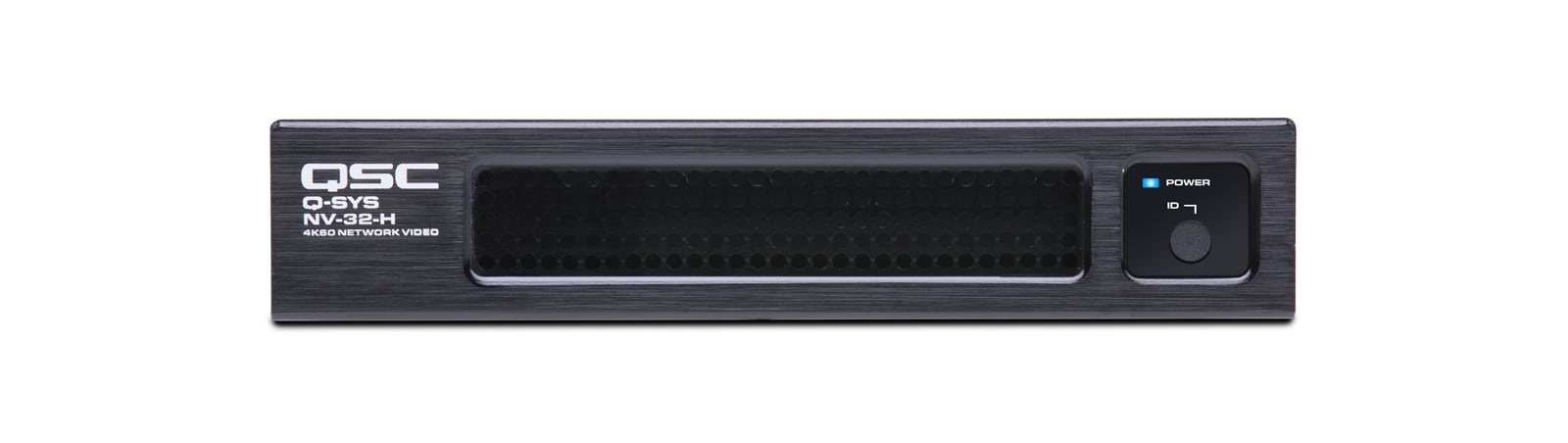

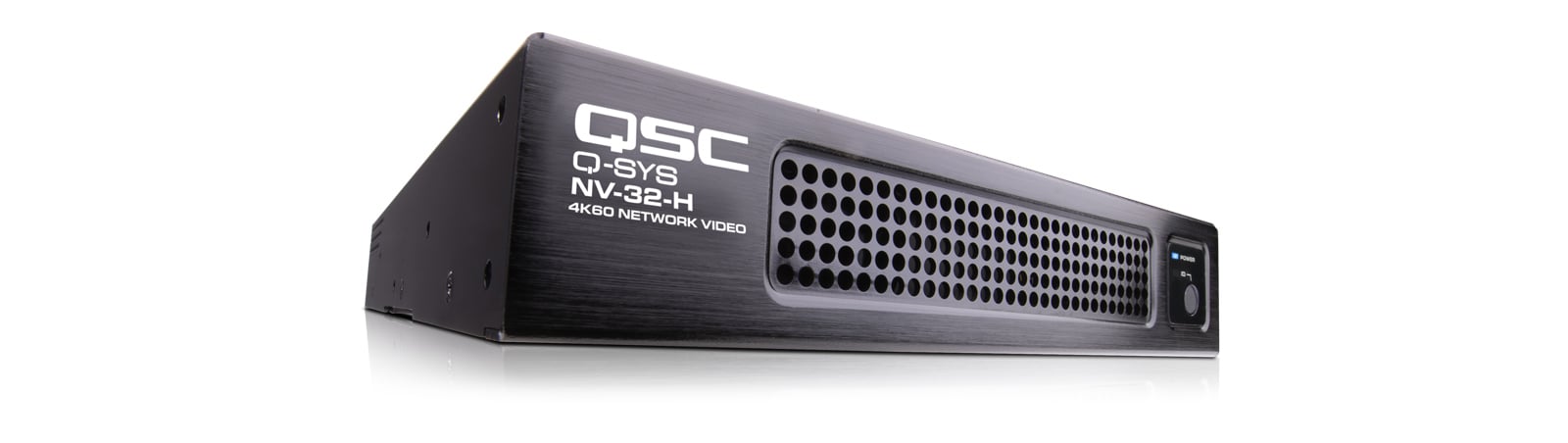

Le NV-32-H (Mode Core) est un point de terminaison vidéo polyvalent et configurable par logiciel, natif de la plate-forme Q-SYS, offrant deux modes de fonctionnement distincts à choix, basés sur les besoins de l'application. Le ‘Mode Core’ transforme l'appareil en un processeur Q-SYS entièrement intégré avec des capacités locales de commutation HDMI. Le ‘Mode Périphérique’ permet l'encodage/décodage vidéo multiflux pour la distribution vidéo HDMI en réseau. Comme tous les appareils Q-SYS, le NV-32-H (Mode Core) offre une intégration et un contrôle natifs pilotés par Q-SYS OS, simplifiant l'installation et la configuration sans connaissances approfondies en programmation. Grâce à l'intégration de la plate-forme Q-SYS, vous pouvez recevoir des mises à jour de firmware avec signature cryptée, ce qui garantit des mises à jour sécurisées des fonctionnalités et de la sécurité de l'ensemble de votre système.
Caractéristiques et avantages
진정한 Q-SYS 처리 및 I/O 기능
Q-SYS 플랫폼을 위한 완벽한 오디오 프로세싱. 32x32 네트워크 오디오 채널, 8개의 소프트웨어 기반 음향 반향 제거(AEC) 채널 및 HDMI, USB 및 3.5mm 연결을 통한 온보드 오디오가 포함되어 있습니다.
통합 비디오 기능
Core 모드는 온보드 3x2 HDMI 비디오 스위처를 지원하므로, 공간 내 사용자가 노트북 또는 기타 장치에서 손쉽게 콘텐츠를 공유할 수 있습니다. Core 모드 비디오 스트리밍 기능 라이선스를 사용하면 Q-SYS Shift™ 또는 Mediacast 모드를 통한 인코딩 또는 디코딩이 지원되므로 NVM 시리즈 인코더 및 디코더와 함께 동일한 디자인에서 사용할 수 있습니다.
통합 AV 브리징
드라이버가 필요 없는 USB 연결을 통해 Q-SYS 네트워크 카메라와 오디오 피드를 Microsoft Teams, Zoom 및 Google Meet 를 포함한 모든 주요 UC&C 회의 애플리케이션에 원활하게 연결하세요.
Q-SYS 플랫폼용 네이티브 비디오 배포
추가 제어 프로세서나 복잡한 프로그래밍 없이도 기본 HDMI 오디오 및 비디오 배포.
다양한 공간에 적합한 유연성
Q-SYS Shift® 비디오 코덱은 비디오 콘텐츠에 따라 네트워크 대역폭을 동적으로 조정하여 회의실 비디오 애플리케이션에 적합한 품질, 지연 시간 및 네트워크 효율성의 균형을 제공합니다. Mediacast 모드(옵션)를 사용하면 NVM 시리즈 인코더 및 디코더와 동일한 디자인을 사용할 수 있으며, 최대 1080p30 4:2:0의 비디오 포맷을 지원합니다.
통합 AV 브리징
드라이버가 필요 없는 USB 연결을 통해 Q-SYS 네트워크 카메라와 오디오 피드를 Microsoft Teams, Zoom 및 Google Meet 를 포함한 모든 주요 UC&C 회의 애플리케이션에 원활하게 연결하세요.
Streaming simultané :
Exploitez les multiples entrées et sorties HDMI pour des scénarios de conception complexes avec moins de matériel.

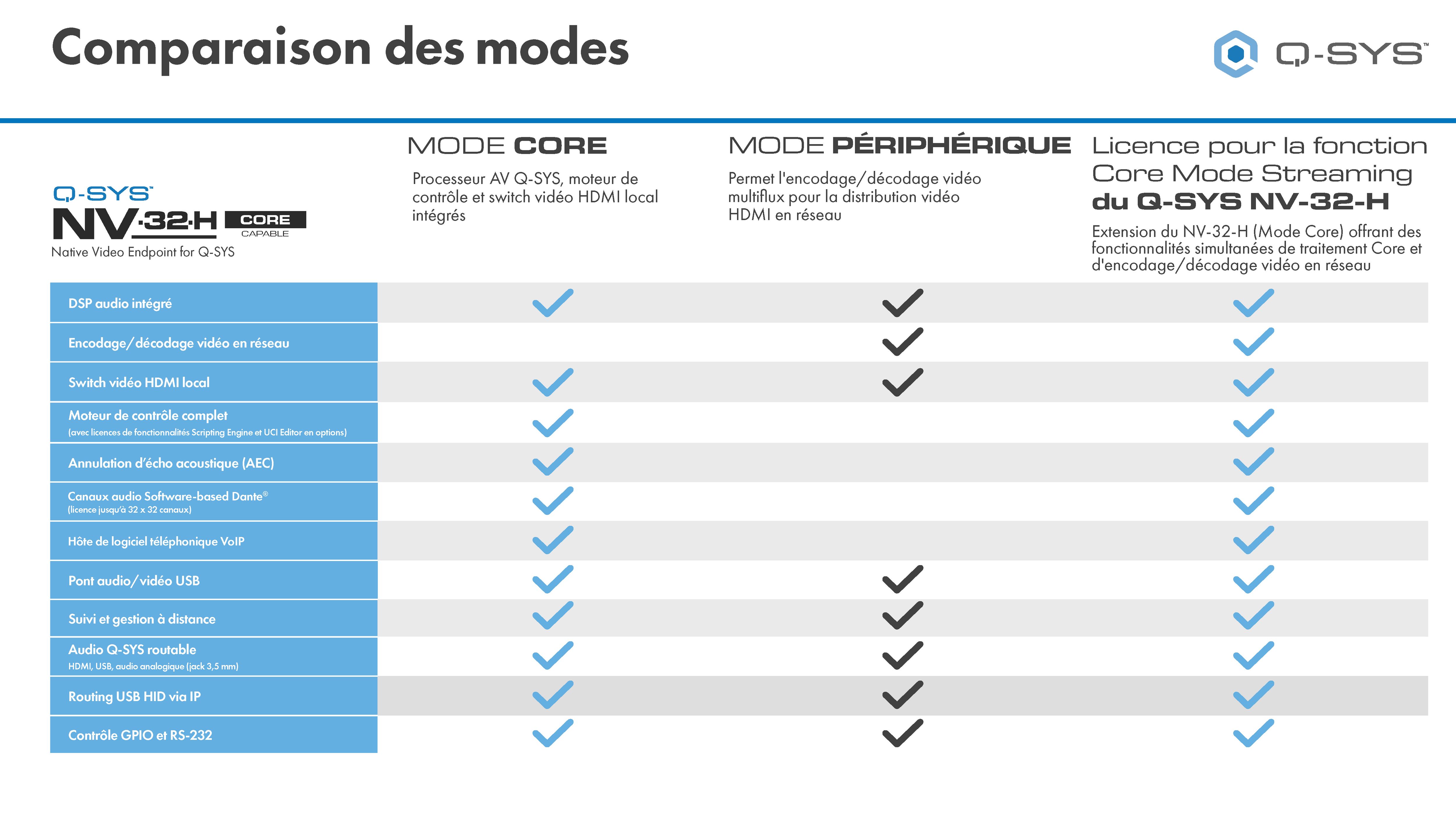

Options de configuration
(Cliquez chaque image pour les agrandir)
❮
❮
Cliquez pour agrandir

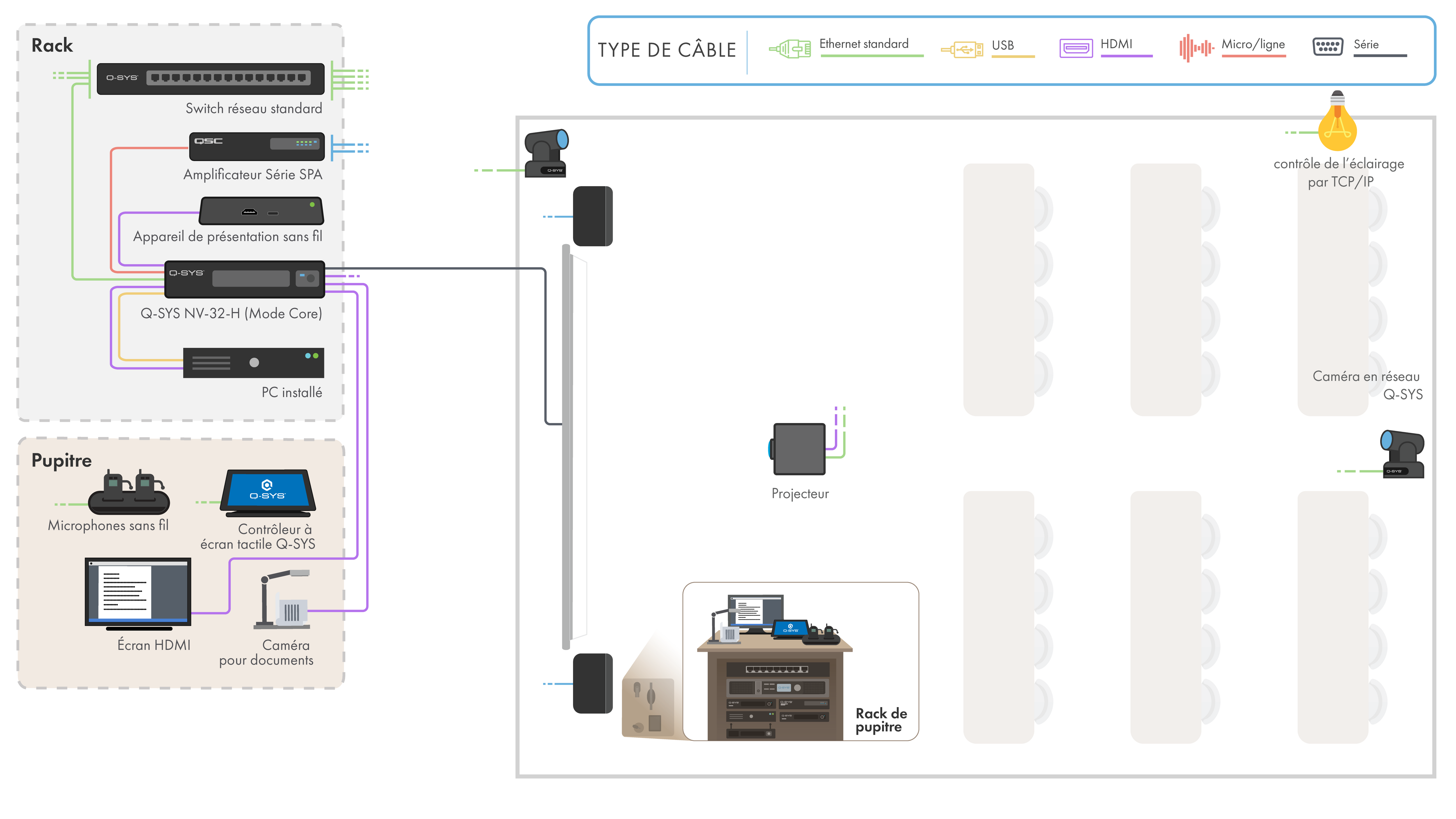

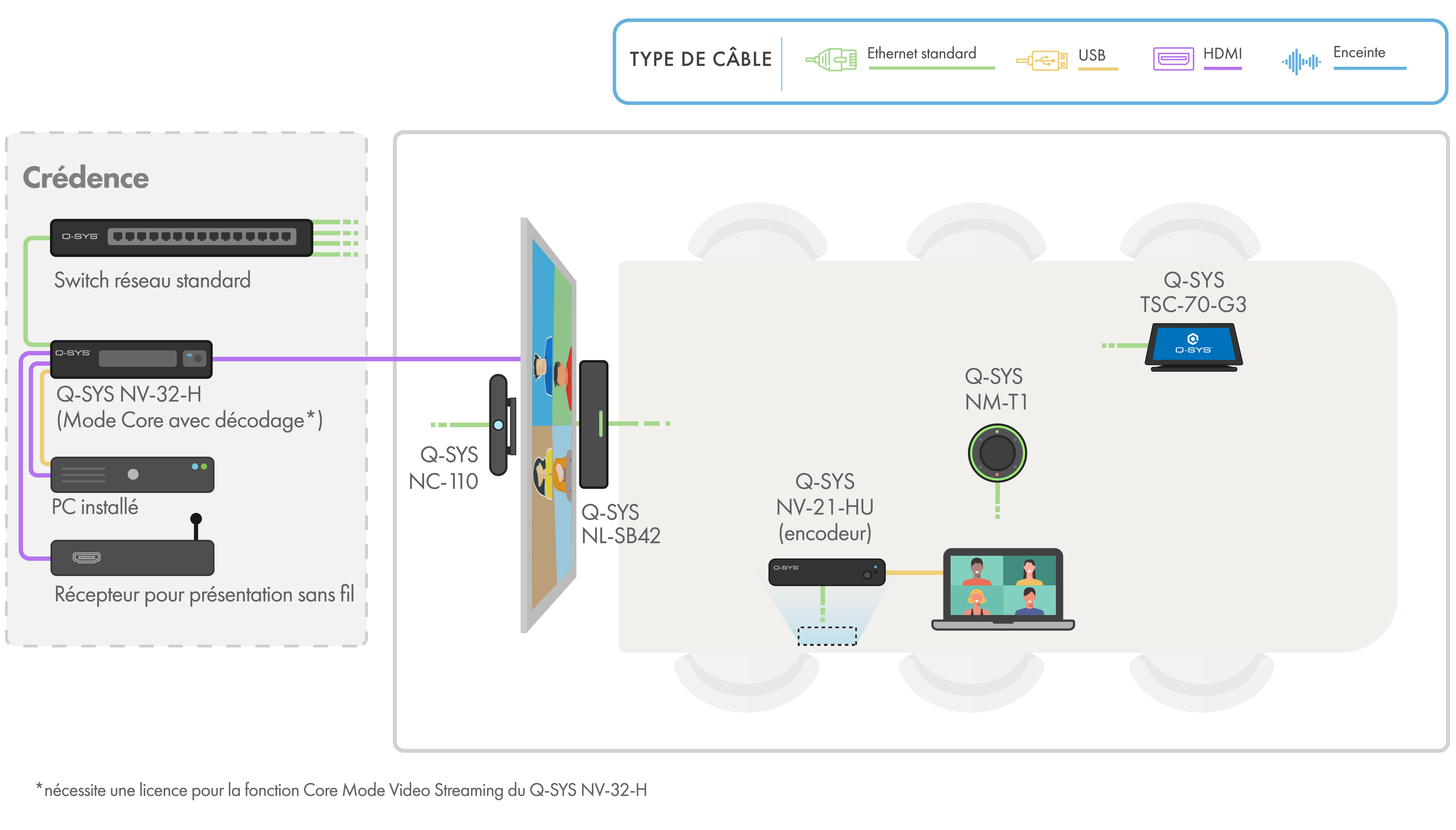

모드 Core
Cliquez pour agrandir
Cliquez pour agrandir

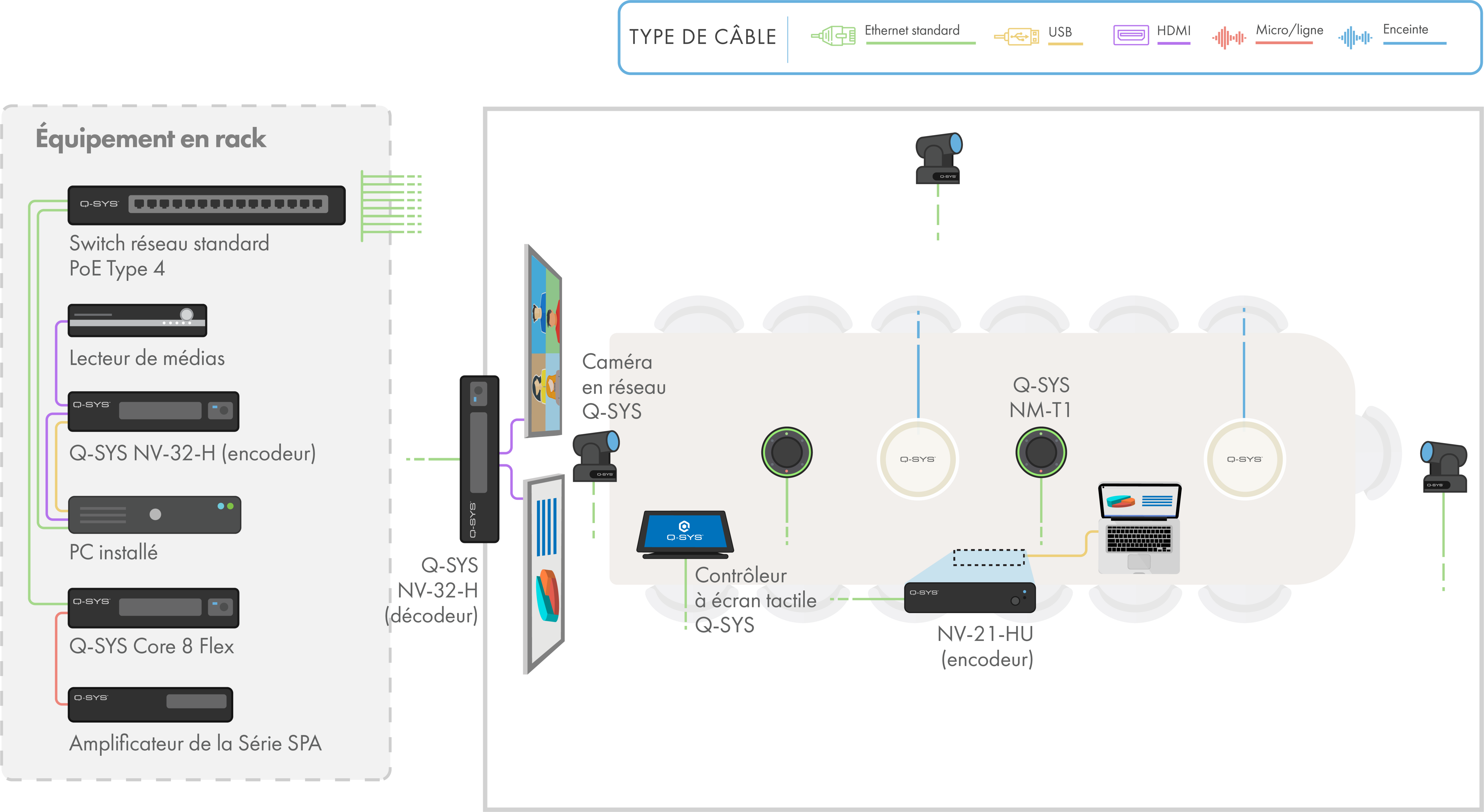

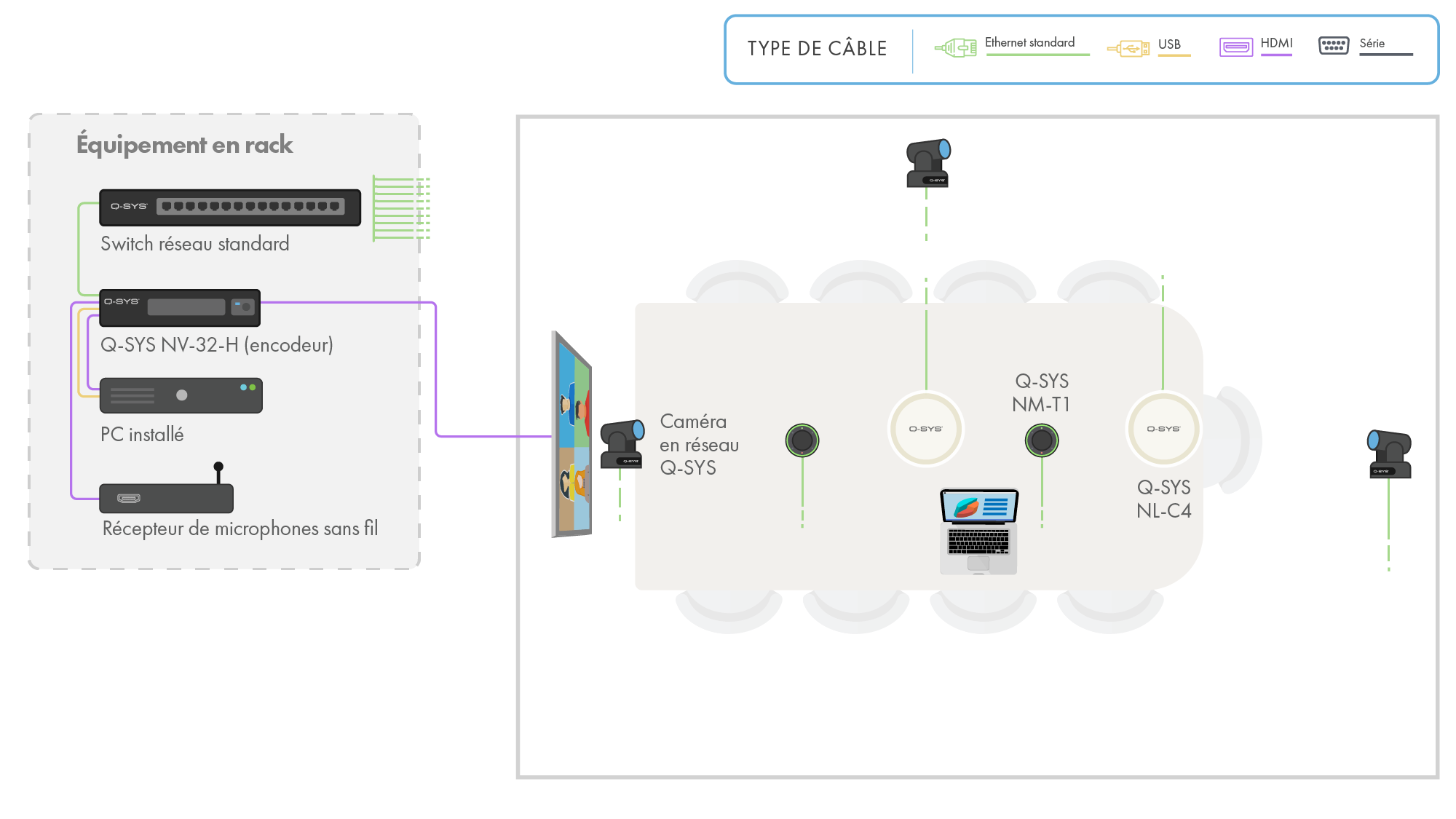

Mode Core et streaming
Cliquez pour agrandir
Cliquez pour agrandir

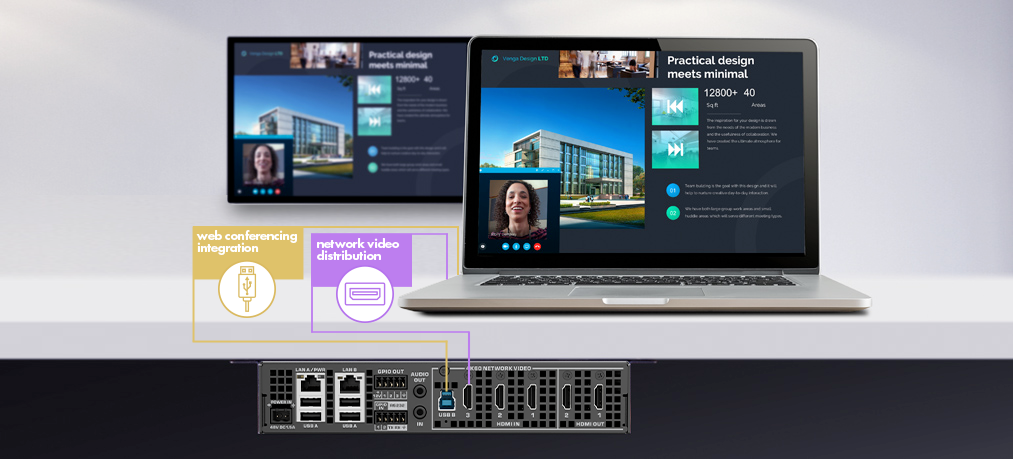

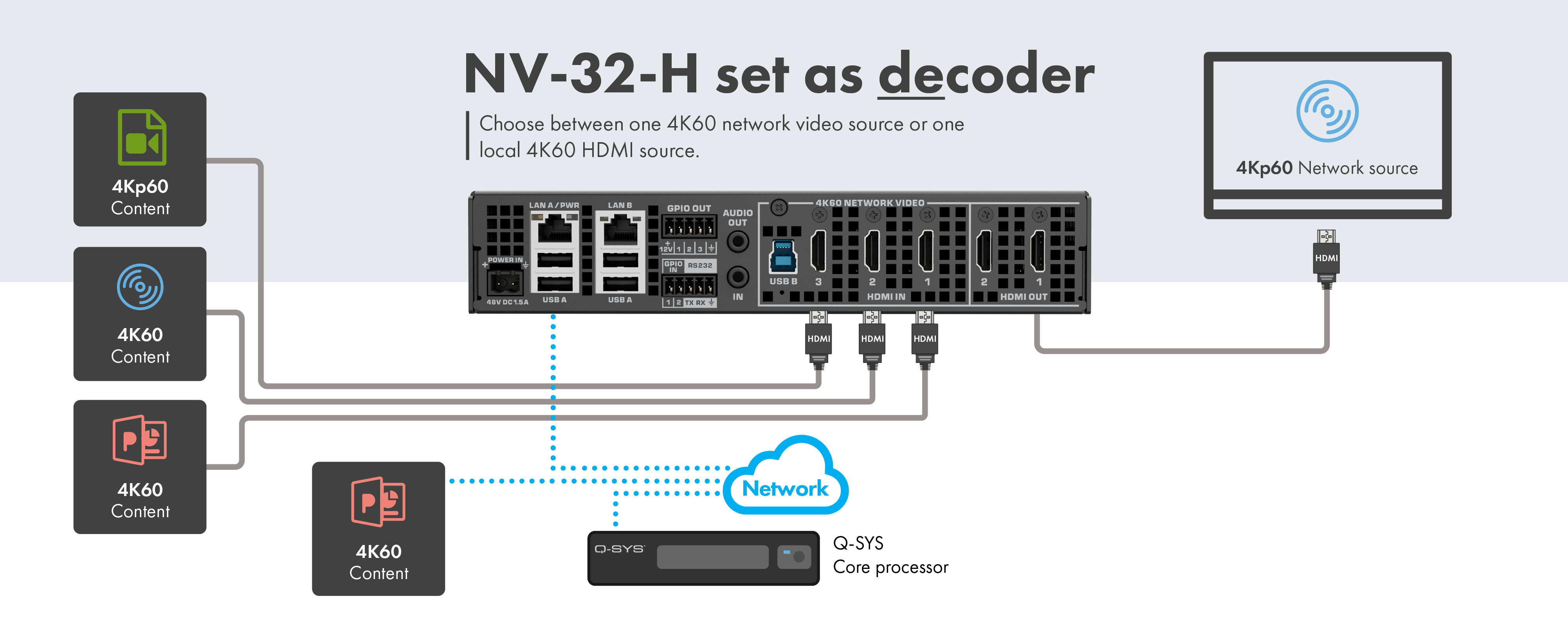

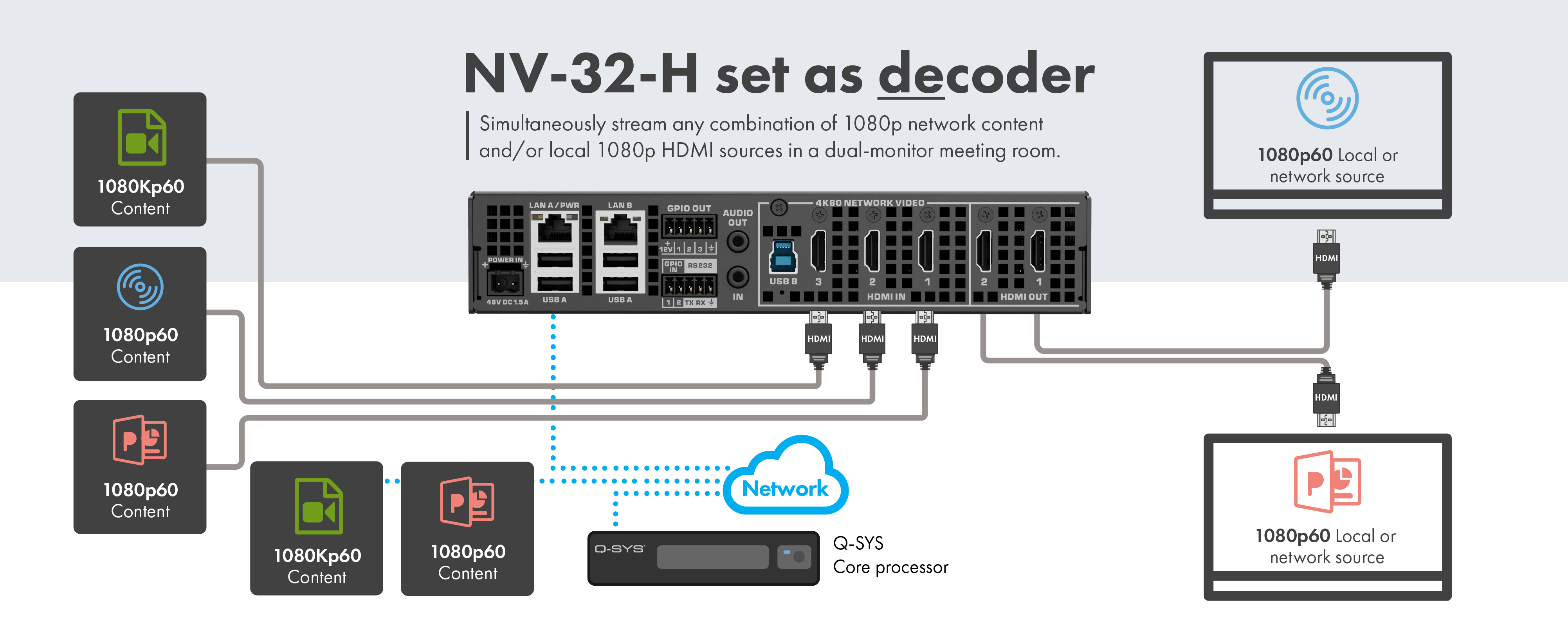

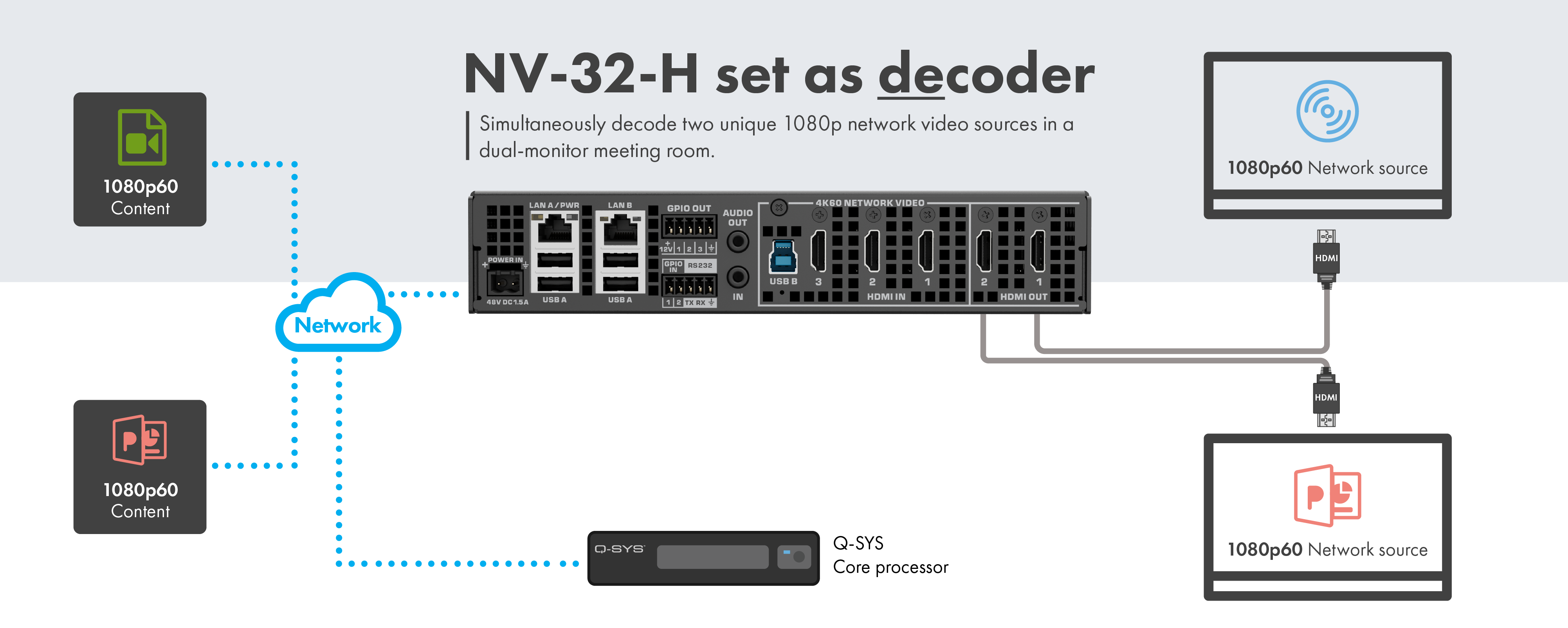

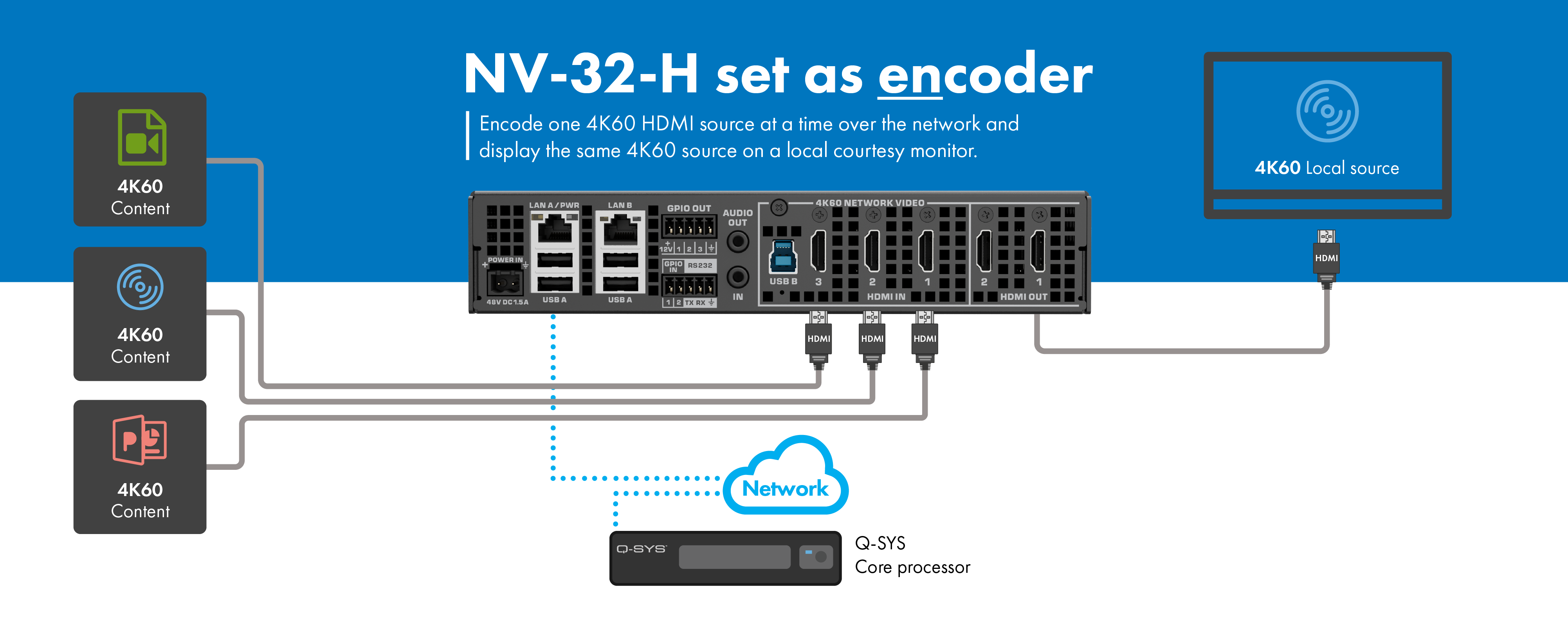

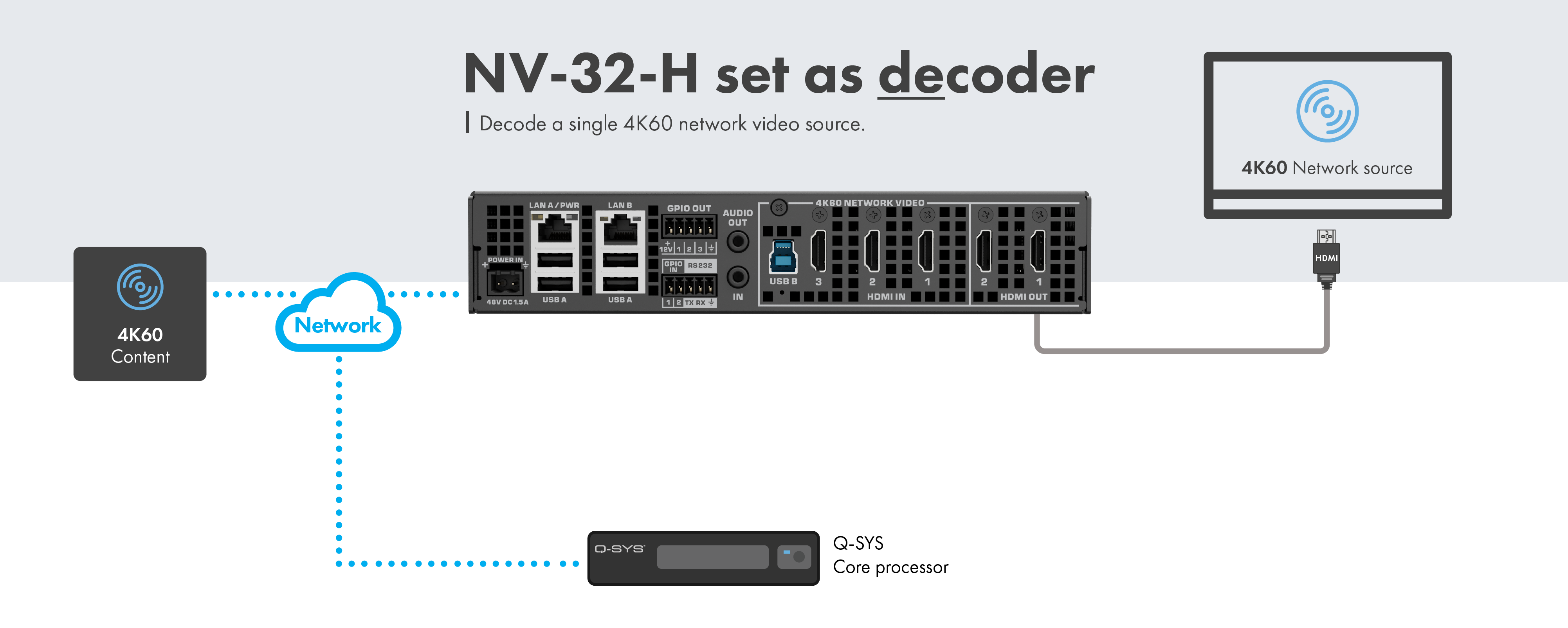

Mode Périphérique
Cliquez pour agrandir
Cliquez pour agrandir
사양
| 채널 용량(코어 모드만 해당) | |||
| 총 네트워크 I/O 채널 | 64 x 32 | ||
| 전체 네트워크 I/O 스트림 | 32 x 16 | ||
| 단테 채널 | 최대 32 x 32까지 라이선스 가능(미포함) | ||
| AEC 프로세서 | 8 | ||
| VoIP 인스턴스 | 1 | ||
| 오디오 녹음 / 재생 | 4채널 녹화 / 16채널 재생 | ||
| Q-SYS NM-T1 용량 | 3 | ||
| 인코딩 또는 디코딩(주변기기 모드만 해당) | |||
| 지원 비디오 코덱 | Q‑SYS Shift™: 최대 4K60 4:4:4 Mediacast: 최대 1080p30 4:2:0 | ||
| 비트 전송률 | 10Mbps - 800Mbps | ||
| 콘텐츠 보호 | 인코더와 디코더 사이의 모든 오디오 및 비디오 신호를 위한 HDCP 2.2 호환, AES-128 암호화 | ||
| 오디오 I/O | |||
| HDMI 입력 | 8채널 PCM 오디오, Q-SYS 라우팅 가능 | ||
| HDMI 출력 | 8채널 PCM 오디오, Q-SYS 라우팅 가능 | ||
| 아날로그 입력 | 3.5mm 언밸런스드 스테레오 마이크/라인 입력 Q-SYS 라우팅 가능 | ||
| 아날로그 출력 | 3.5mm 언밸런스드 스테레오 라인 출력 Q-SYS 라우팅 가능 | ||
| 비디오 I/O | |||
| HDMI 2.0 입력 | 최대 4K60 4:4:4 소스 입력 비디오 포맷을 수신할 수 있는 3개의 HDMI | ||
| HDMI 2.0 출력 | 최대 4K60 4:4:4까지 비디오 포맷을 확장하고 출력할 수 있는 HDMI 2개 | ||
| 스케일러 | 각 HDMI 출력은 강력한 4K60 4:4:4 스케일러를 통해 가장 수준 높은 해상도 및 프레임 속도 변환을 처리할 수 있습니다. | ||

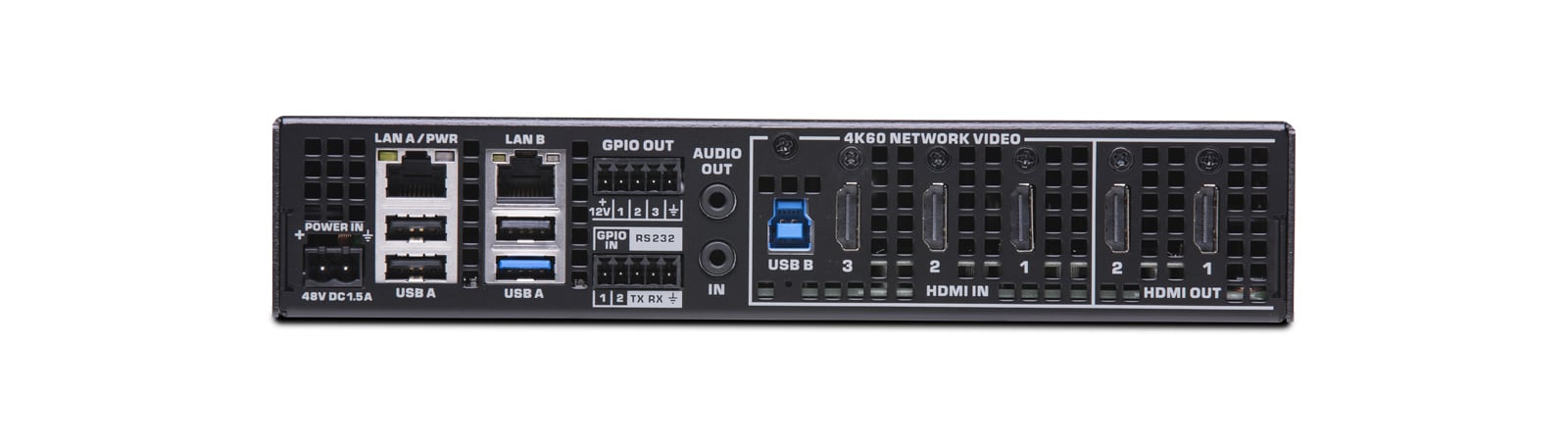

| 커넥터 | |||
| RS-232 | 타사 장치로 Q-SYS 제어 확장을 위한 3핀 유로블록 단자 커넥터, 사용자 구성 가능 | ||
| GPIO | 타사 장치로 Q-SYS 제어 확장을 위한 유로블록 단자 커넥터, 사용자 구성 가능 | ||
| LAN A | Q-LAN과의 인터페이스를 위한 기가비트 LAN 연결. 전원용 PoE 802.3bt 타입 4. | ||
| LAN B | 오디오 & 제어 트래픽을 위한 중복 연결 (Core 모드만 해당) | ||
| 오디오 입력 | 신호 대 노이즈: 90dBFS | ||
| THD+N: 0.009% @ 0dB | |||
| 오디오 출력 | 신호 대 노이즈: 90dBFS | ||
| THD+N: 0.0167% @ 0dB | |||
| 전원 | |||
| PoE 사양/와트수 | IEEE 802.3bt 유형 4 준수 | ||
| 물리적 전원 공급 장치 정보 | 48V DC 표준, 1.5A 2핀 유로 커넥터 | ||
| 보조 전원 공급 장치 액세서리 | 90 W PoE 인젝터(POE-90W-PSU) 별 도 판매 | ||
| 환경 | |||
| 주변 작동 온도 범위 | 0-50°C | ||
| 습도 | 5 ~ 85% 비응축성 | ||
| 보관 온도 | -20 ~ 70°C | ||
| 일반 사항 | |||
| 치수 | 8.66인치 x 11.28인치 x 1.72인치 | ||
| 220mm x 286.6mm x 43.6mm | |||
| 무게 | 무게: 4.0파운드(1.81kg) | ||
| 규정 준수 | CE, FCC 파트 15 클래스 B, RoHS | ||
| 마운팅 옵션 | 랙 마운트 가능, 1RU 하프 랙 너비 | ||
| 표면 실장 가능, 테이블 또는 벽걸이형 | |||
| 모든 마운팅 하드웨어가 포함되어 있습니다. | |||
| 배터리 화학물질(내장, 접근 불가) | 일불화 탄산리튬 | ||
