협업 공간 전반에서 빠르게 확장하고 배포할 수 있는 Windows 기반 솔루션입니다.

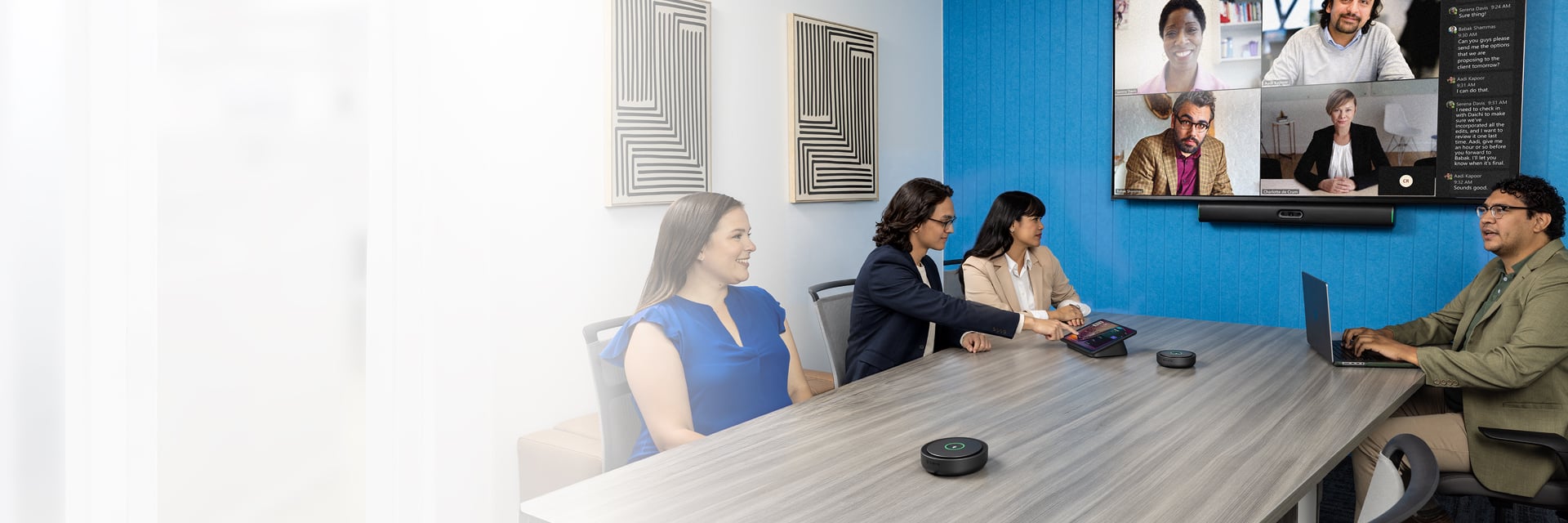

Q-SYS RoomSuite 협업 바 및 확장 장치는 소규모에서 대규모의 표준 회의 공간에 적합한 확장성 높은 AV 솔루션을 제공합니다. 이 Windows 기반 솔루션은 오디오, 비디오가 기본 제공되며 Microsoft Teams Rooms 및 BYOM(Bring Your Own Meeting) 회의*를 지원합니다. 제어용 터치 패널이 포함되어 있으며 탁상용 마이크(옵션)를 사용하여 오디오 커버리지를 확장할 수 있습니다.
*원격/파엔드 기능이 곧 제공될 예정입니다.

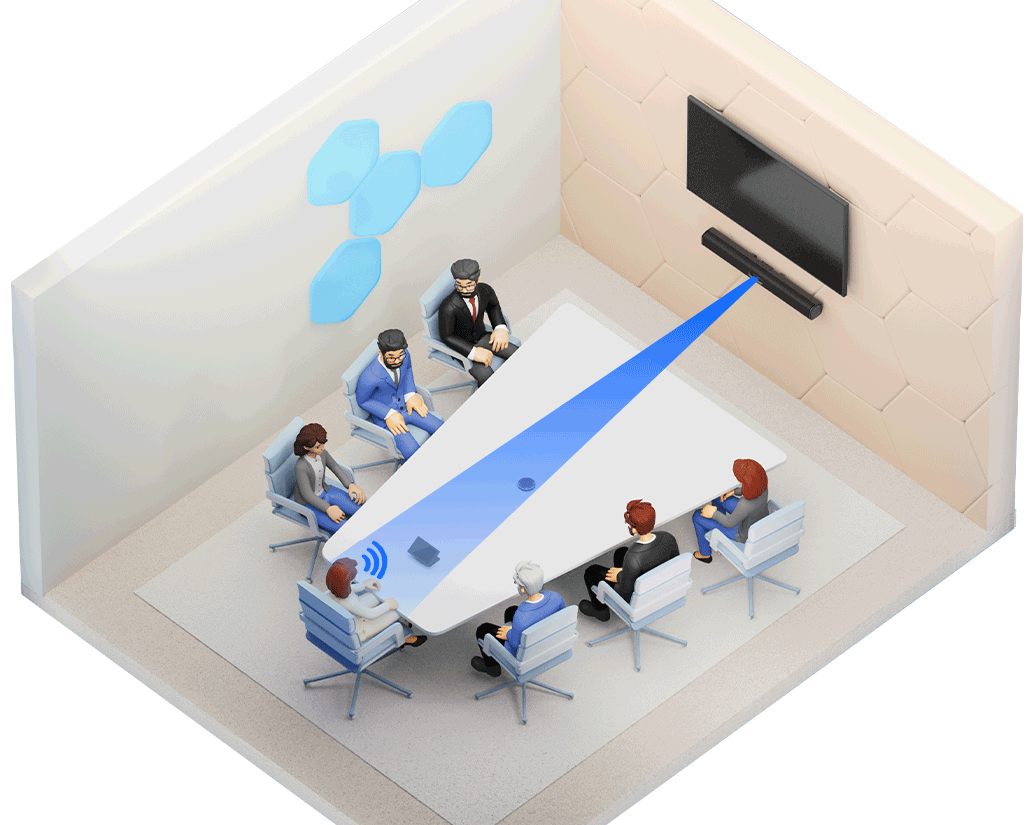

간소화된 하드웨어
Q-SYS RoomSuite 협업 바는 컴퓨팅 기능이 내장된 통합형 Windows 기반 장치입니다. 또한 고해상도 카메라 4대, 16 요소 마이크 어레이, 통합 스피커가 특징입니다. 포함된 10.9인치 터치스크린 컨트롤러로 회의 관리 및 AV 브리징을 간소화하고, 최대 4대의 탁상용 마이크 옵션을 통해 음소거 동기화를 포함한 유연한 오디오 커버리지를 제공합니다.
간소화된 구성

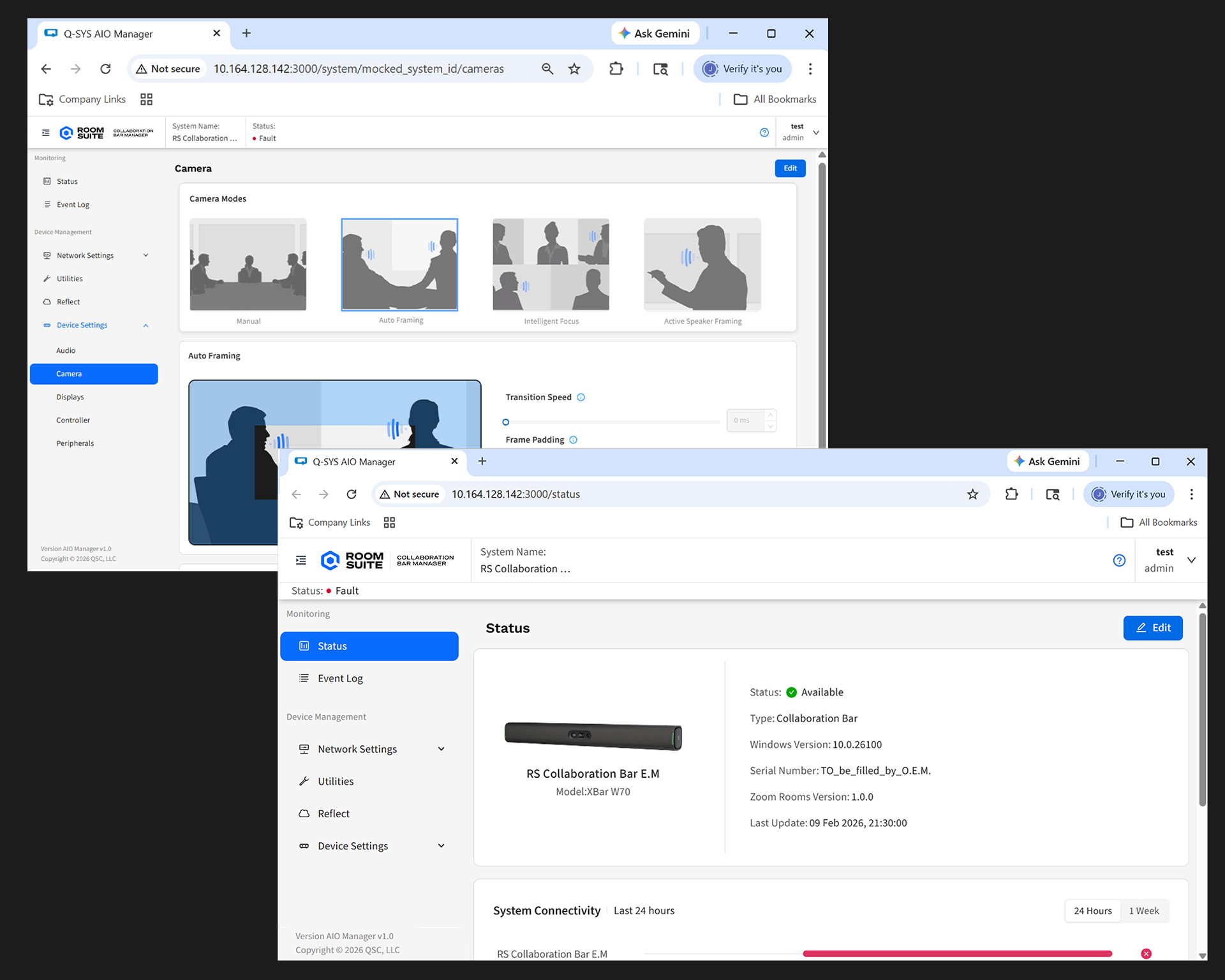

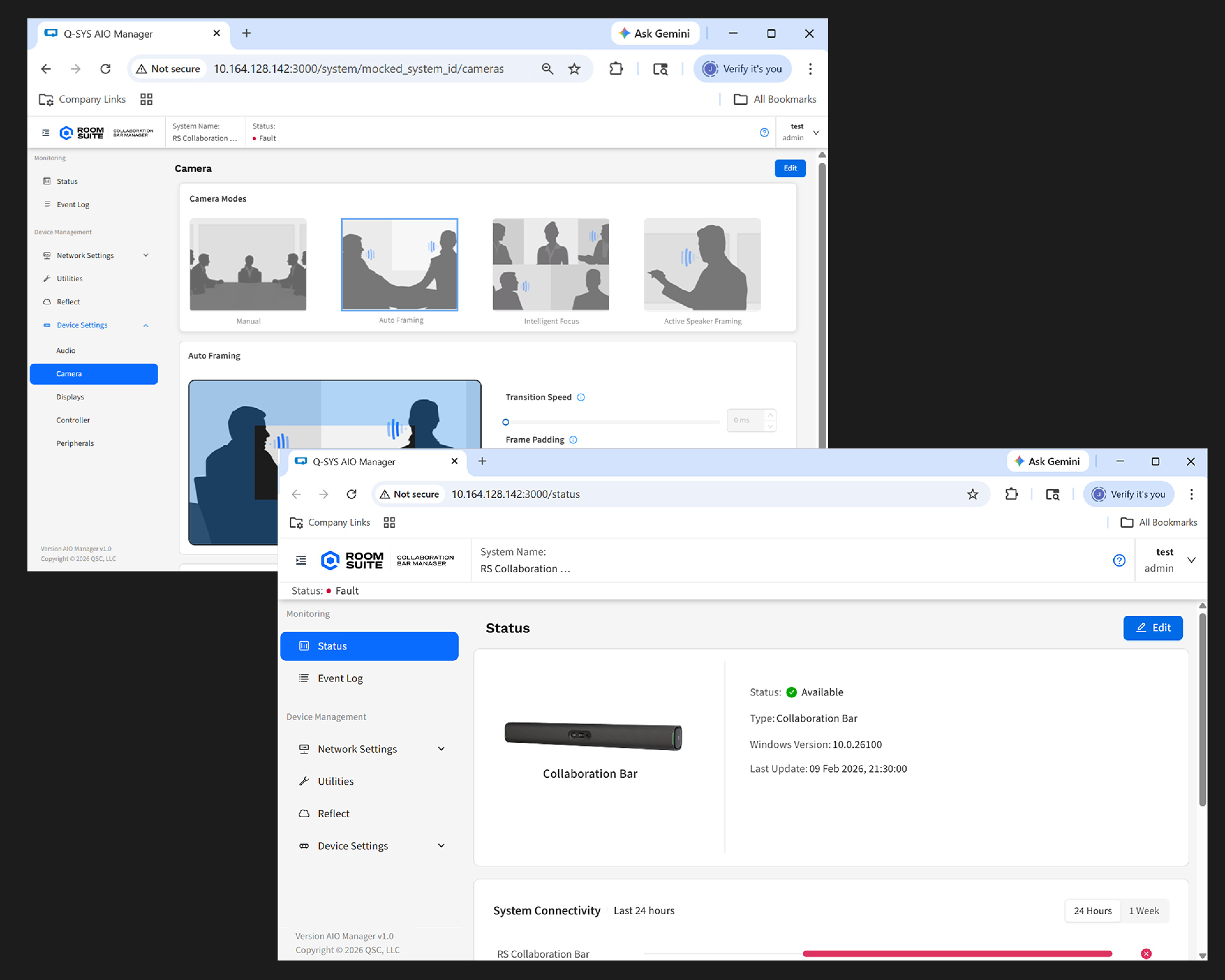

Q-SYS RoomSuite 협업 바는 Q-SYS Designer Software 없이도 몇 분 내에 설치하고 실행할 수 있도록 설계되었습니다. 장치는 플러그 앤 플레이 방식으로 통합 회의 및 장치 제어 기능과, 설정 시간을 크게 단축할 수 있도록 공간에 즉시 적용 가능한 오디오를 제공합니다. 웹 기반 구성 도구를 사용하면 사용자가 추가 변경을 통해 모든 공간에서 최고의 성능을 확보할 수 있습니다.
Q-SYS Reflect에 간편하게 등록

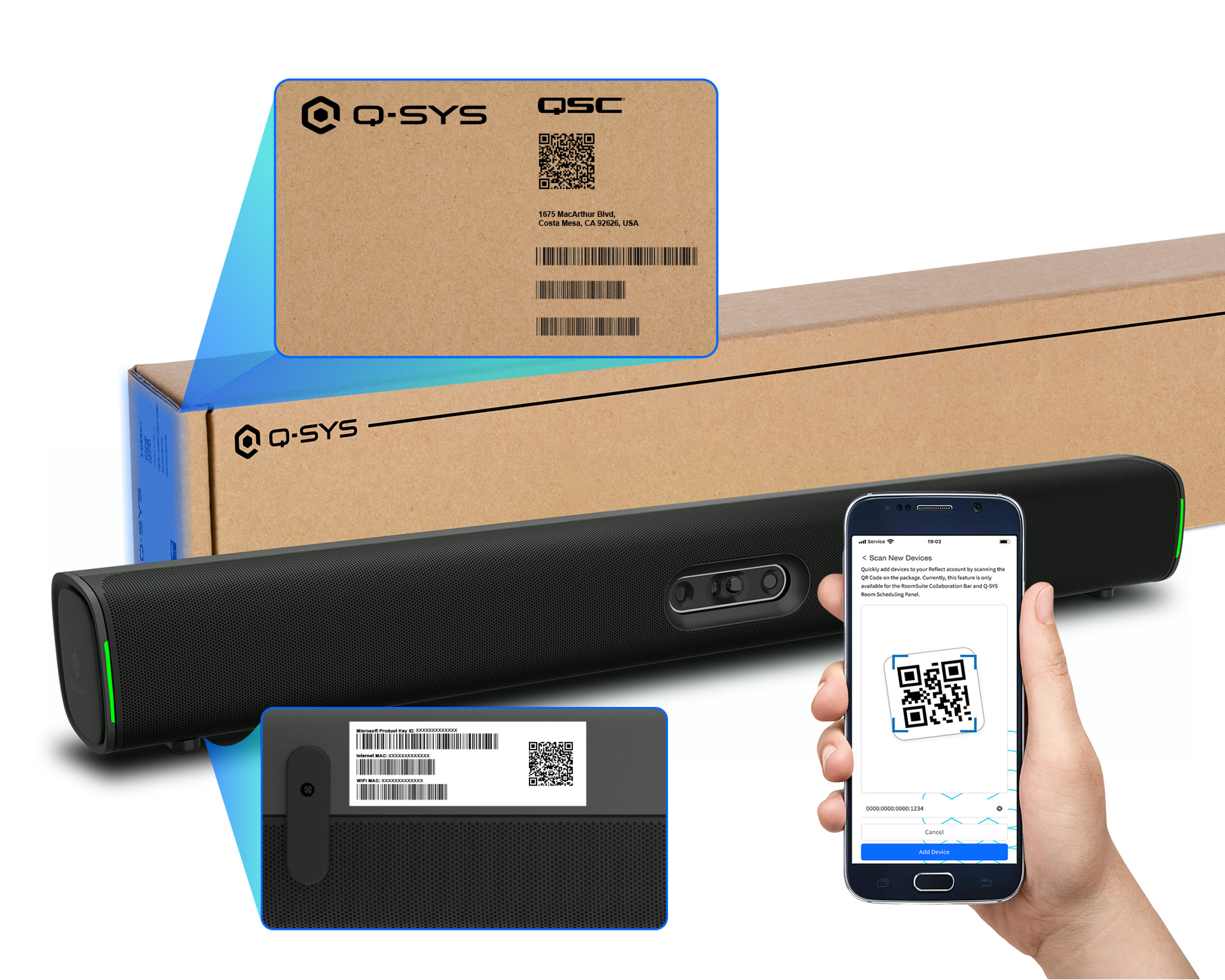

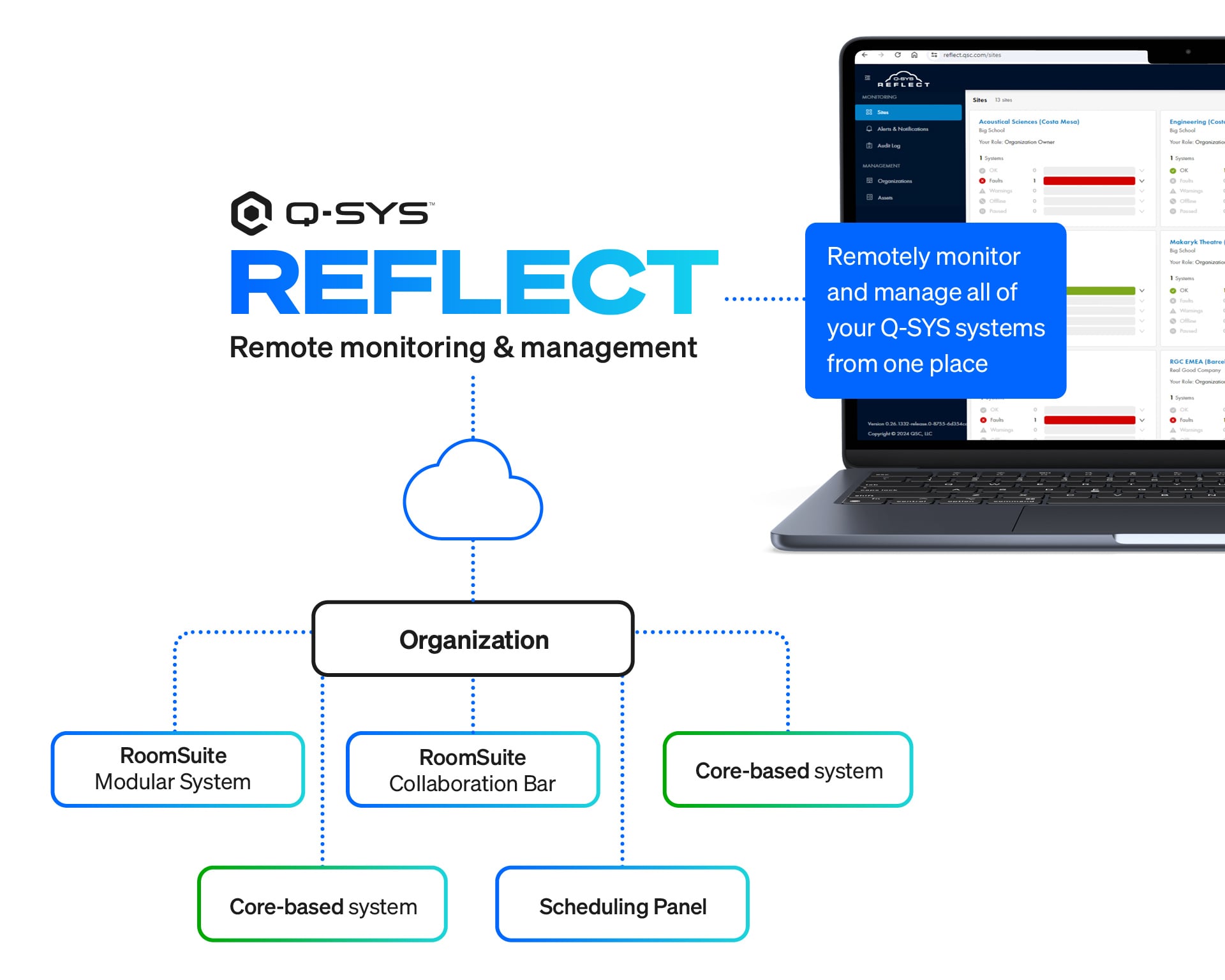

몇 가지 간단한 단계를 거쳐 Q-SYS Reflect를 통해 Q-SYS RoomSuite 협업 바를 시스템 전반의 원격 모니터링 및 관리에 연결할 수 있습니다. 외부 포장 또는 바에 있는 QR 코드를 스캔하기만 하면 웹 기반 인터페이스에 액세스하여 손쉽게 구성할 수 있습니다.

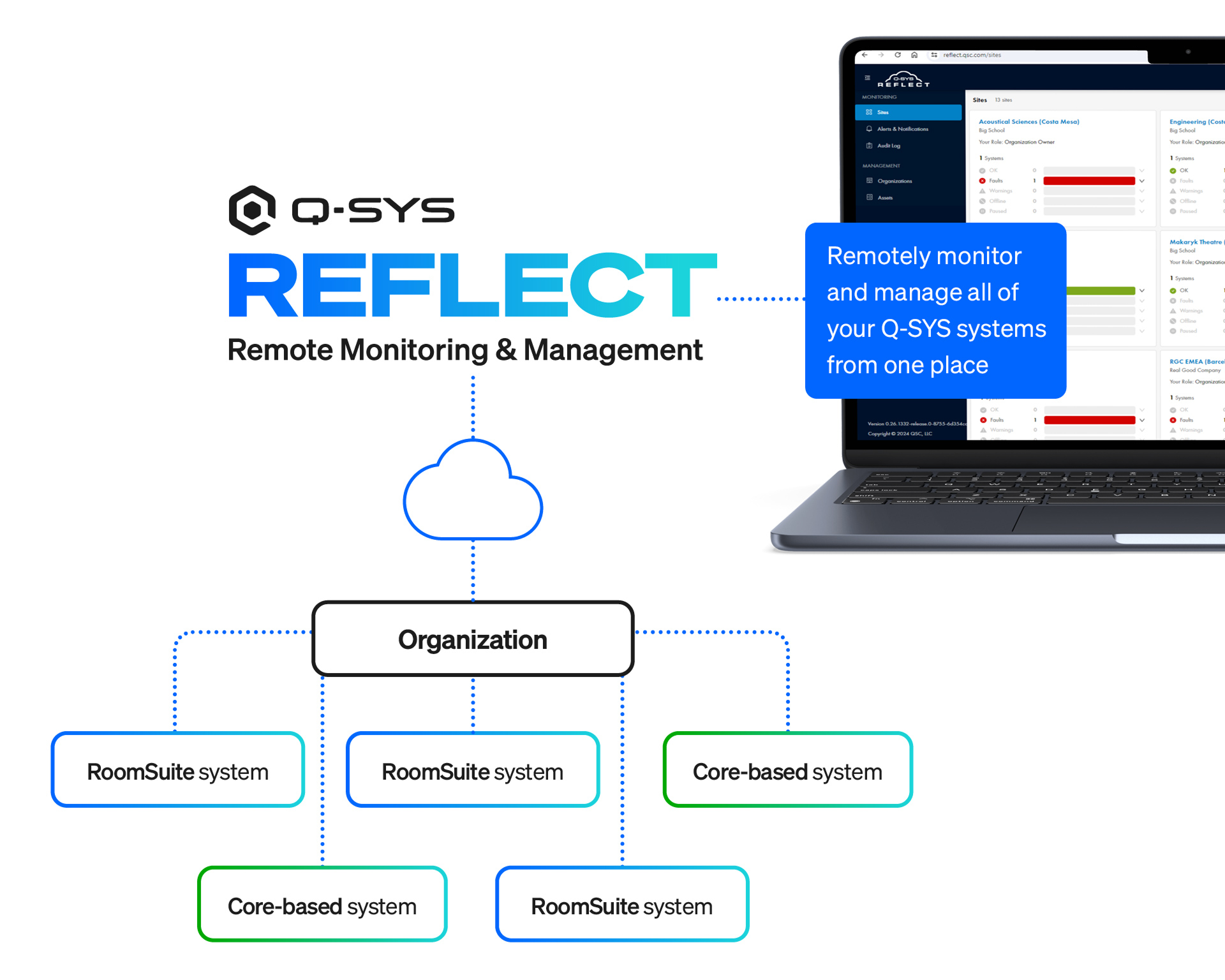

간소화된 시스템 전반의 관리
Q-SYS RoomSuite 협업 바는 고성능 업무 공간과 공용 공간의 모든 Q-SYS 시스템을 함께 결합하는 클라우드 기반 모니터링 및 관리 도구인 Q-SYS Reflect에 연결되므로 시스템 관리자에게 실시간 작업 및 인사이트가 제공됩니다. 곧 출시될 Q-SYS Reflect Plus는 프리셋을 사용하여 더 빠르게 확장할 수 있으며, 이는 손쉽게 Q-SYS RoomSuite 협업 바의 구성을 저장하고 대규모로 배포할 수 있는 방법입니다.
Reflect 지역 데이터 호스팅
Q-SYS RoomSuite 협업 바의 새로운 기능: Reflect 지역 데이터 호스팅; 고객이 선택한 지리적 지역 내에서 Q-SYS 장치 애플리케이션 데이터를 저장할 수 있습니다. 이 옵션은 유럽 및 아시아 태평양 지역에서 사용할 수 있습니다.
AI 기반 기능

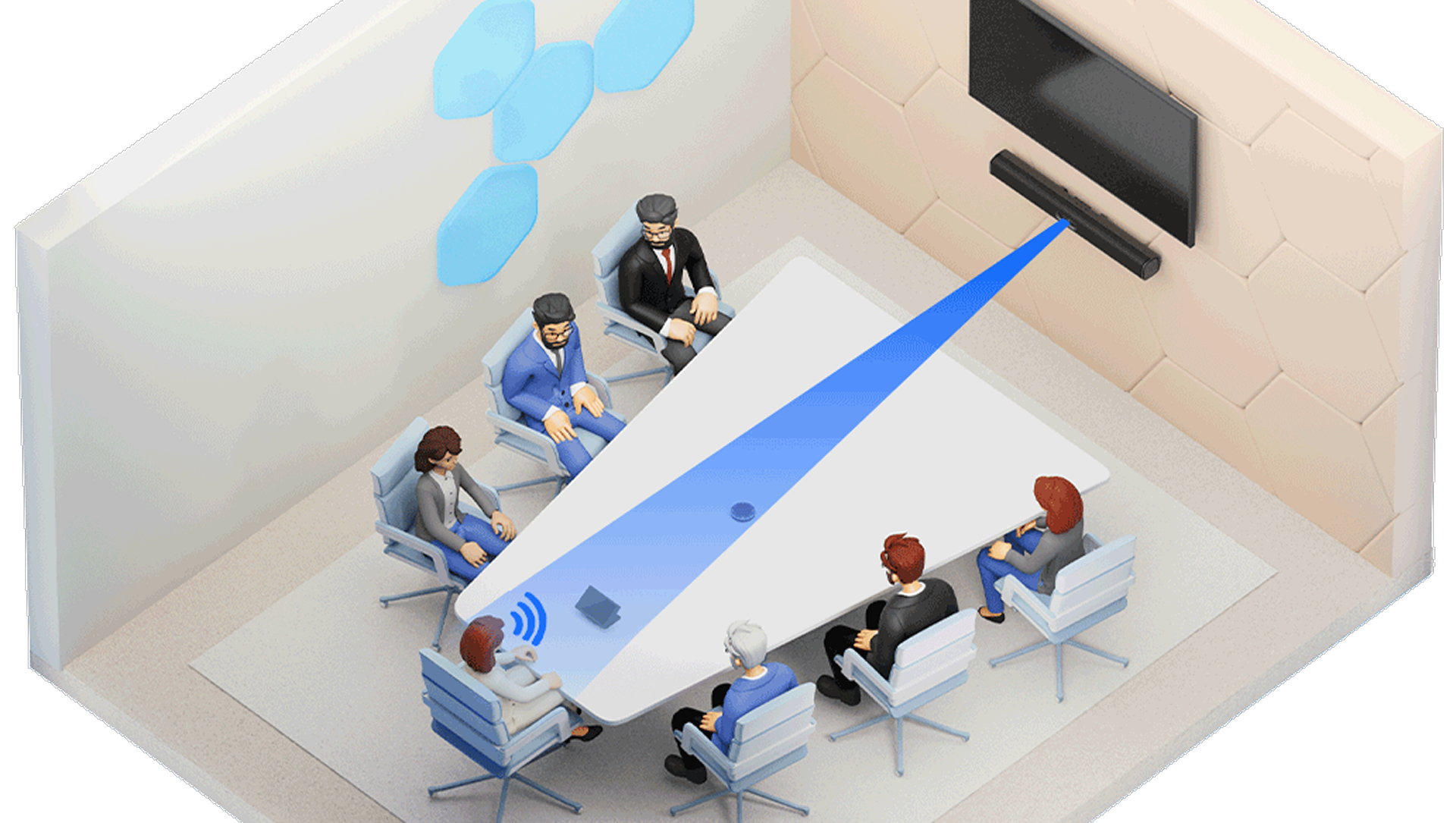

액티브 speaker 프레이밍
카메라 포지셔닝은 동적이며 오디오 포지셔닝 데이터에 의해 트리거됩니다.

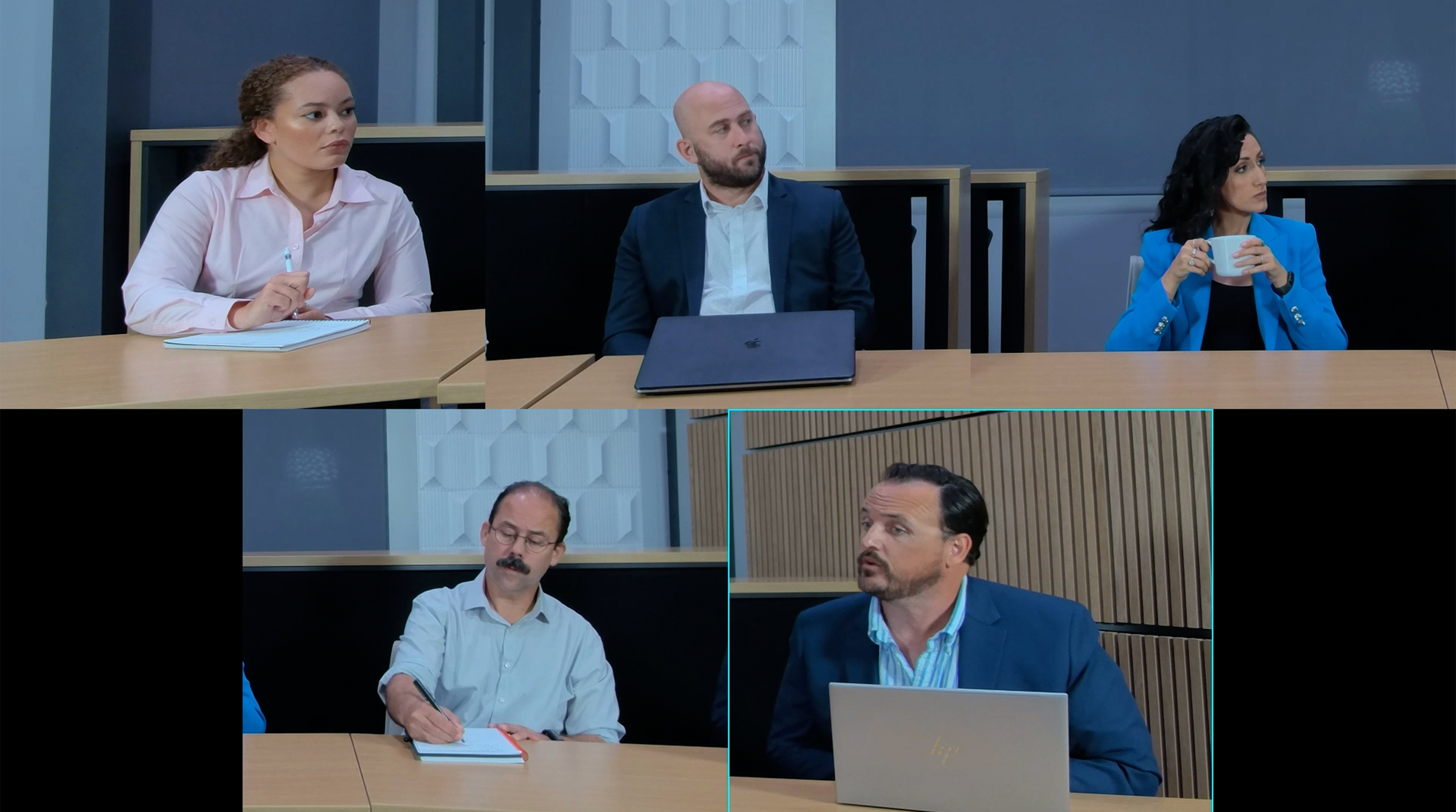

타일 보기(베타)
최대 8명의 참가자를 프레임에 담을 수 있습니다.

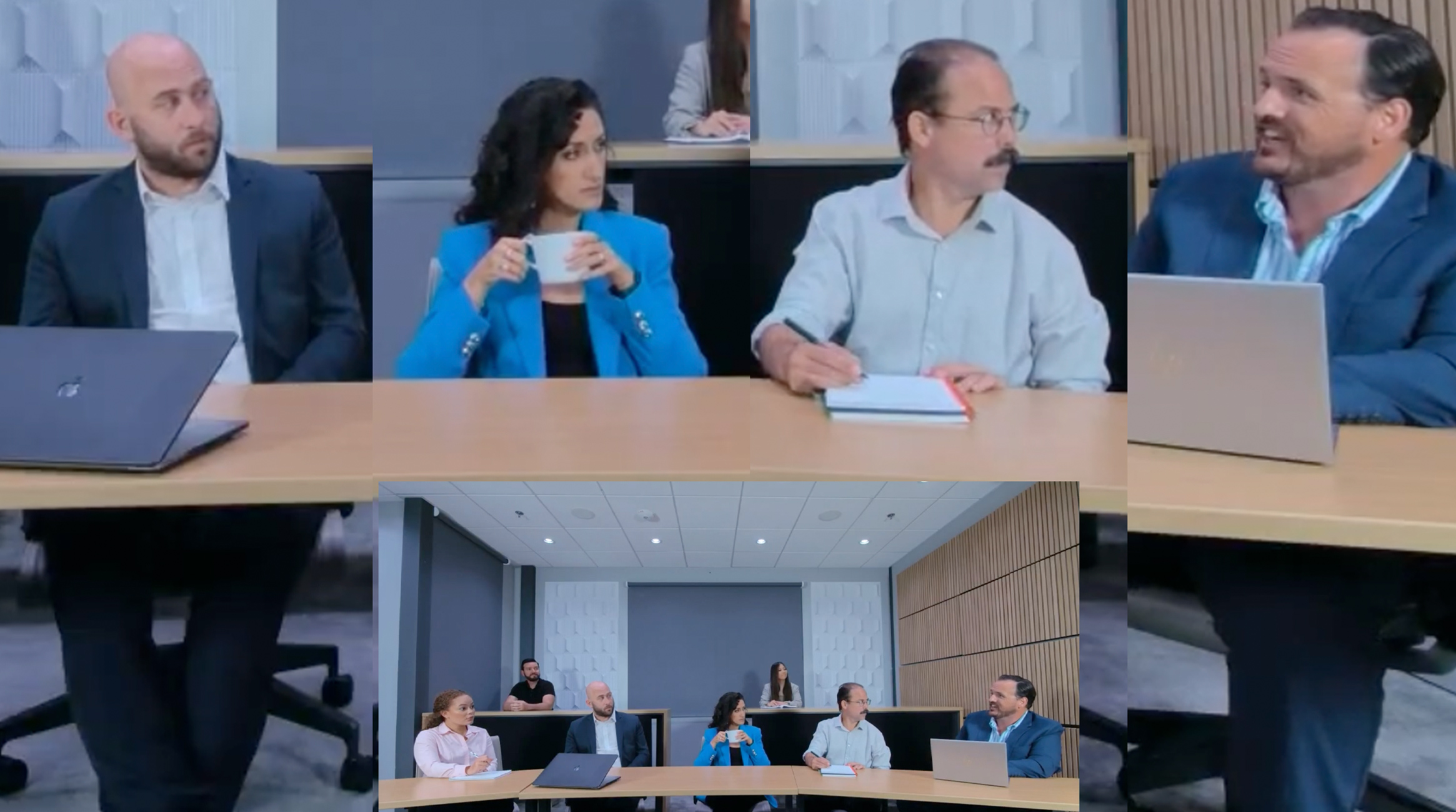

액티브 스피커 타일링(베타)
실내 보기(옵션)를 포함하여 최근 4대의 액티브 스피커를 타일로 구성할 수 있습니다.

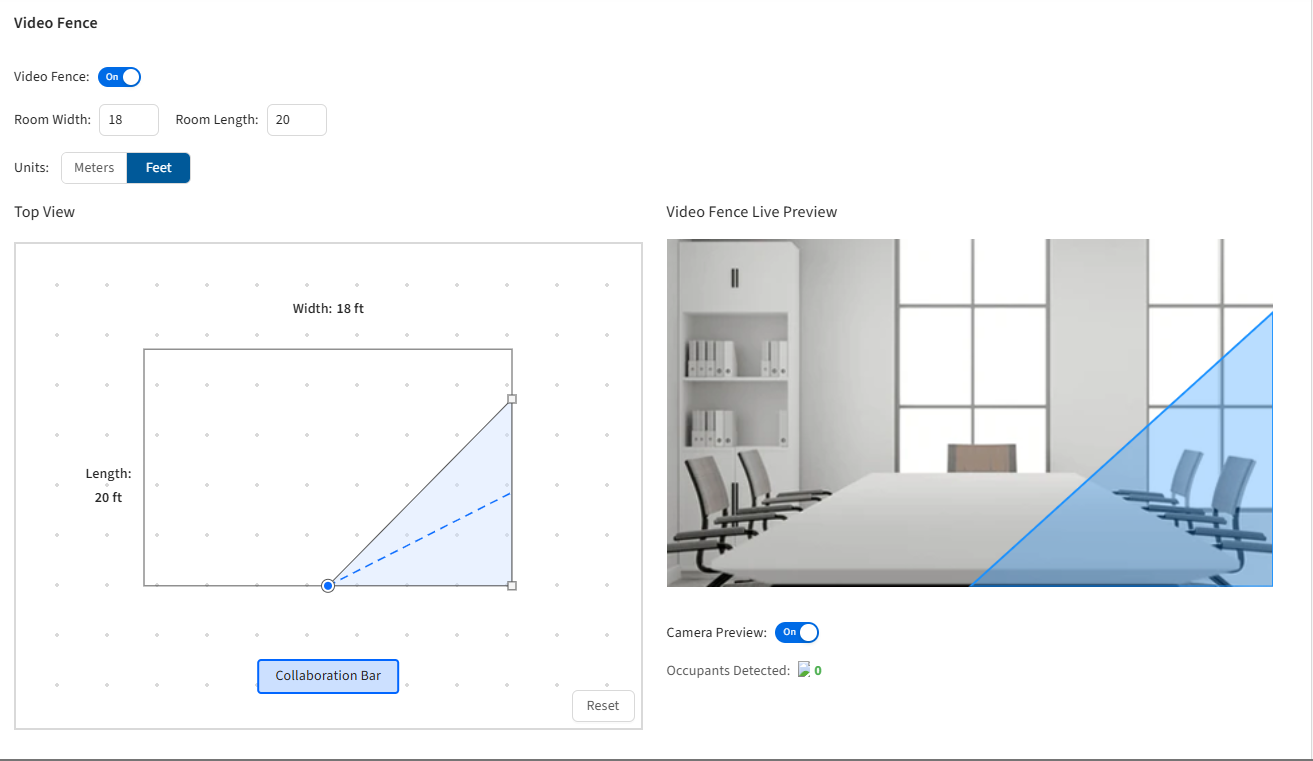

비디오 펜스
카메라 시야 정의 및 제외 구역 설정
시스템 구성 요소
| 제목 | |
|

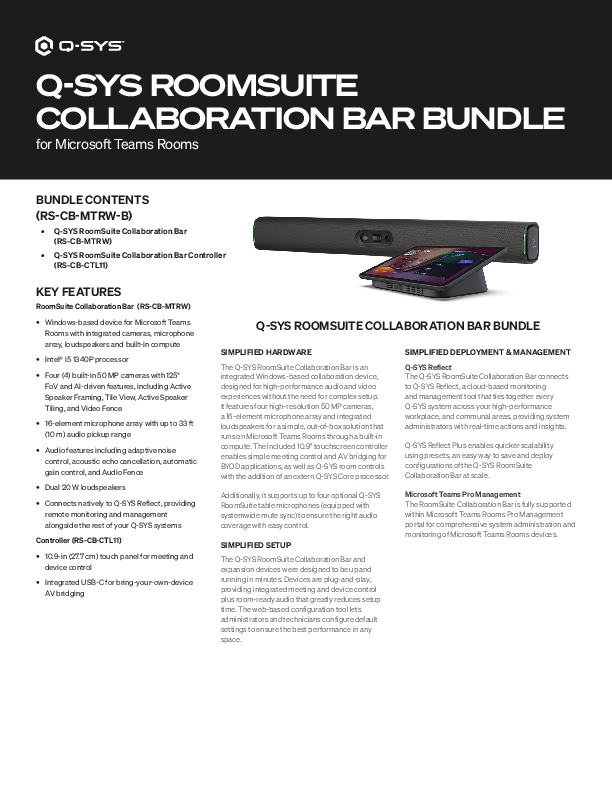

Q-SYS RoomSuite 협업 바 번들 사양서
Microsoft Teams Rooms용 Q-SYS RoomSuite 협업 바 번들 사양서
|
|

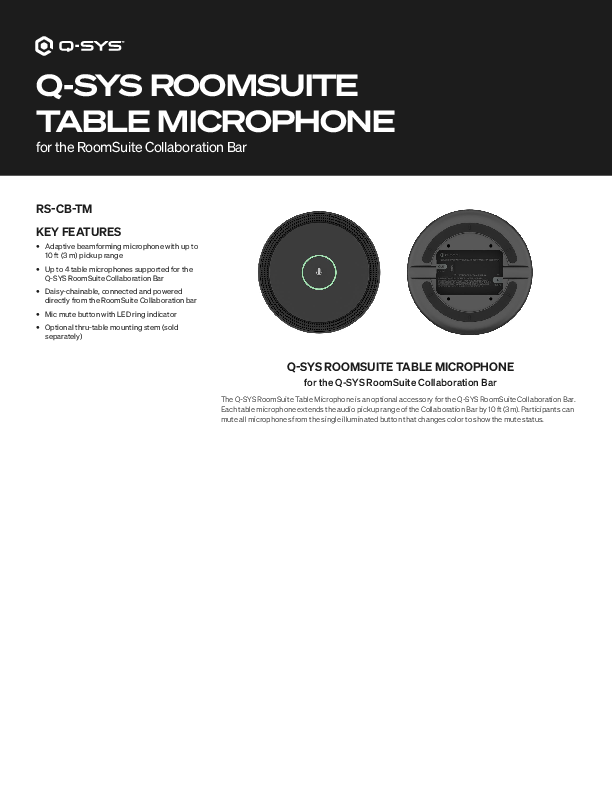

Q-SYS RoomSuite 협업 바용 RoomSuite 탁상용 마이크 사양서
RoomSuite 협업 바용 Q-SYS RoomSuite 탁상용 마이크 사양서
|
| Model | Q-SYS RoomSuite 협업 바 | |||
| 시스템 세부 정보 | ||||
| 제품 유형 | 카메라, 스피커, 마이크 어레이가 통합된 협업 바 | |||
| 운영 체제 | Windows 11 IoT Enterprise(x64) | |||
| 전원 | 19V/19.5V DC 입력(전원 공급장치 포함) | |||
| 주변기기 지원 | 협업 바용 Q-SYS RoomSuite 탁상용 마이크 최대 4대(별도 판매) | |||
| 컨트롤 및 표시기 | • 마이크 상태 LED 표시기 • 카메라 개인정보 보호 화면 | |||
| 컴퓨팅 및 성능 | ||||
| 프로세서 | Intel® i5 1340P | |||
| 메모리 | 16 GB RAM | |||
| 스토리지 | 256 GB | |||
| 그래픽 | Intel® UHD Graphics(13세대) | |||
| 카메라 | ||||
| 카메라 수량 | 2배 광각, 2배 망원 | |||
| 해상도 | 50 MP 이미지 센서 4개 | |||
| Zoom | 8배 하이브리드 줌 | |||
| Privacy | 자동 렌즈 셔터 | |||
| 시야각 | ||||
| 카메라 | 가로 | 세로 | 대각선 | |
| 광각 카메라 | 125° | 50° | 130° | |
| 망원 카메라 | 42° | 32° | 52° | |
| 오디오 | ||||
| 구성 | Stereo (2.0) | |||
| 전원 출력 | 스피커당 최대 20 W(최대 총 40 W) | |||
| Max SPL | 89 dB SPL (+/- 3 dB) @ 1 W / 0.5 m | |||
| 주파수 범위 | 80 Hz – 20 kHz | |||
| 마이크 | ||||
| 마이크 어레이 | 16 요소 마이크 어레이 | |||
| 픽업 범위 | 최대 10 m(33피트) | |||
| 감도 | -36 dBFS | |||
| 샘플 레이트 | 48kHz | |||
| 주파수 범위 | 100 Hz – 10.5 kHz, +/-3 dB | |||
| 콘텐츠 공유 | ||||
| HDMI | 로컬 공유 1080p30 | |||
| 무선 및 네트워킹 | ||||
| Wi-Fi | Wi-Fi 6 (2x2 MIMO) | |||
| Wi-Fi bands | 2.4 GHz + 5 GHz | |||
| RJ45 포트(4) | • 인터넷 연결용 1Gbps 이더넷 포트 1개 • RS-CB-CTL11 컨트롤러 I/O용 USB-CAT PSE PoE+ 이더넷 포트 1개 • RS-CB-CTL11 컨트롤러 BYOM 기능용 1Gbps 이더넷 포트 1개 • RS-CB-TM 확장 탁상용 마이크용 1Gbps PSE PoE 이더넷 포트 1개 | |||
| 블루투스 | Bluetooth 5.3 (Dual Mode: BR/EDR+BLE) | |||
| 비디오 I/O | ||||
| HDMI 입력 | 4k60 지원, 1080p30 인제스트 지원 | |||
| HDMI 출력 | 총 3개, 2개 지원, (4K60 규격 CEC 지원) | |||
| USB I/O | ||||
| USB 포트 | • USB-A 3.0 1개 • USB-A 2.0 1개(우측 엔드캡 아래) | |||
| 번들 | ||||
| 물리적 | ||||
| 협업 바 제품 치수(L x W x H) | 918 x 120.5 x 109 mm(36.1 x 4.7 x 4.3인치) | |||
| 협업 바 제품 무게 | 11.8 lbs (5.4 kg) | |||
| 컨트롤러 제품 치수(L x W x H) | 10.39 x 6.9 x 3.3 in (264 x 175.6 x 84.1 mm) | |||
| 컨트롤러 제품 무게 | 2.2 lbs (1 kg) | |||
| 포함된 액세서리 | • 전원 어댑터 1개 • 1.5m(5피트) AC 케이블 1개(국가별) • 6.56피트(2m) HDMI 케이블 2개 • 2 m(6.56피트) 이더넷 케이블 1개 • 7.5 m(24.6피트) 이더넷 케이블 2개 • 1.5 m(5피트) USB-C 케이블 1개 • 벽면 마운트 부품 1개(협업 바용) • 테이블 장착 고무발 2개(협업 바용) | |||
| 환경 & 안전 | ||||
| 보관 온도 범위 | -20 ~ 60°C(-4° ~ 140°F) | |||
| 보관 습도 범위 | 10% ~ 90% | |||
| 작동 온도 범위 | 0° ~ 35°C(32° ~ 95°F) | |||
| 작동 습도 범위 | 5% ~ 85% | |||

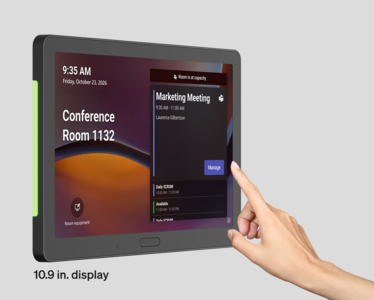

| Model | Q-SYS RoomSuite 협업 바 UC 컨트롤러 | |||
| 시스템 세부 정보 | ||||
| 화면 크기 | 278 mm(10.95인치) | |||
| 해상도 | 1920 x 1200 | |||
| 재생 빈도 | 55 Hz | |||
| 밝기 | 250니트(최소) ~ 300니트(최대) | |||
| 백라이트 | ELED | |||
| 터치 및 센서 | ||||
| 터치 유형 | 정전용량 | |||
| 표면 실장형 | Anti-glare, anti-fingerprint | |||
| 모션 센서 | PIR (auto wake-up) | |||
| 마운팅 | ||||
| 벽면 마운트 | 옵션(별도 판매) | |||
| 300° 스위블 마운트 | 옵션(별도 판매) | |||
| 콘텐츠 공유 | ||||
| USB-C 로컬 공유 | 1080p30 | |||
| 이더넷 | ||||
| RJ45 포트(2개) | • CTL A - USB-CAT 및 PoE+ 입력, 바에 직접 연결하여 컨트롤러 디스플레이 지원 • CTL B - 1Gbps 이더넷, 바에 직접 연결하여 BYOM 기능 지원(예정) | |||
| 전원 입력 | PoE+ 타입 2 클래스 4(PD) | |||
| USB I/O | ||||
| USB 포트 | 1x USB-C | |||
| AV 브리징 | USB-C를 통해 | |||
| Model | RoomSuite 협업 바용 Q-SYS 탁상용 마이크(RS-CB-TM) | ||
| 오디오 | |||
| 픽업 유형 | 적응형 빔포밍 | ||
| 픽업 범위 | 반경 최대 3 m | ||
| 마이크 요소 | 8x MEMS | ||
| 연결성 | 이더넷, Q-SYS RoomSuite 협업 바와만 호환 | ||
| 주파수 응답 | 100 Hz - 10.5 kHz, +/-3 dB | ||
| 샘플링 레이트 | 48KHz | ||
| 비트 심도 | 16비트 | ||
| 감도 | -37 dBFS | ||
| 최대 SPL (1kHz @ 1% THD) | 128 dB | ||
| 다이나믹 레인지 | 99dB | ||
| 신호 대 노이즈 비율 | 65 dB(A) | ||
| 셀프 노이즈 | 29 dB(A) | ||
| 전원 | |||
| 전원 입력 | PoE 타입 1 클래스 3(PD) | ||
| 전원 출력 | PoE 타입 1 클래스 3(PSE, 탁상용 마이크 최대 총 4대 데이지 체인 구성 가능) | ||
| 소비 전력 | <3 W | ||
| 커넥터 유형 | RJ-45 | ||
| 일반 사양 | |||
| 제품 치수 | 120 x 37.2 mm(4.72 x 1.46인치) | ||
| 제품 무게 | 1.1 lbs (0.50 kg) | ||
| 포함된 액세서리 | CAT6 이더넷 케이블(2 m / 6.56피트) | ||
| 옵션 액세서리 | 스루 테이블 마운팅 스템(별도 판매) | ||
| 환경 & 안전 | |||
| 보관 온도 범위 | -20 ~ 60°C(-4° ~ 140°F) | ||
| 보관 습도 범위 | 10% ~ 90% | ||
| 작동 온도 범위 | 0° ~ 35°C(32° ~ 95°F) | ||
| 작동 습도 범위 | 5% ~ 85% | ||
