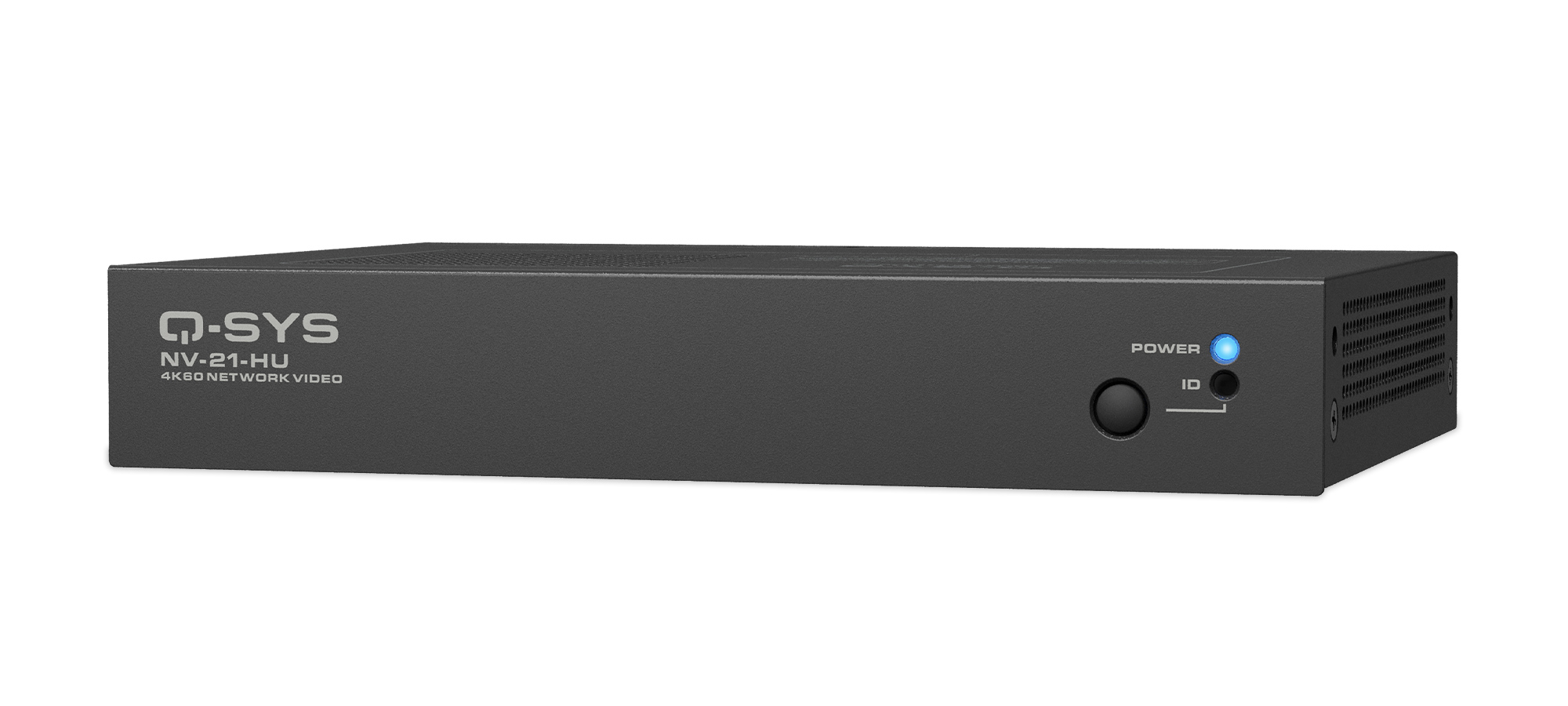

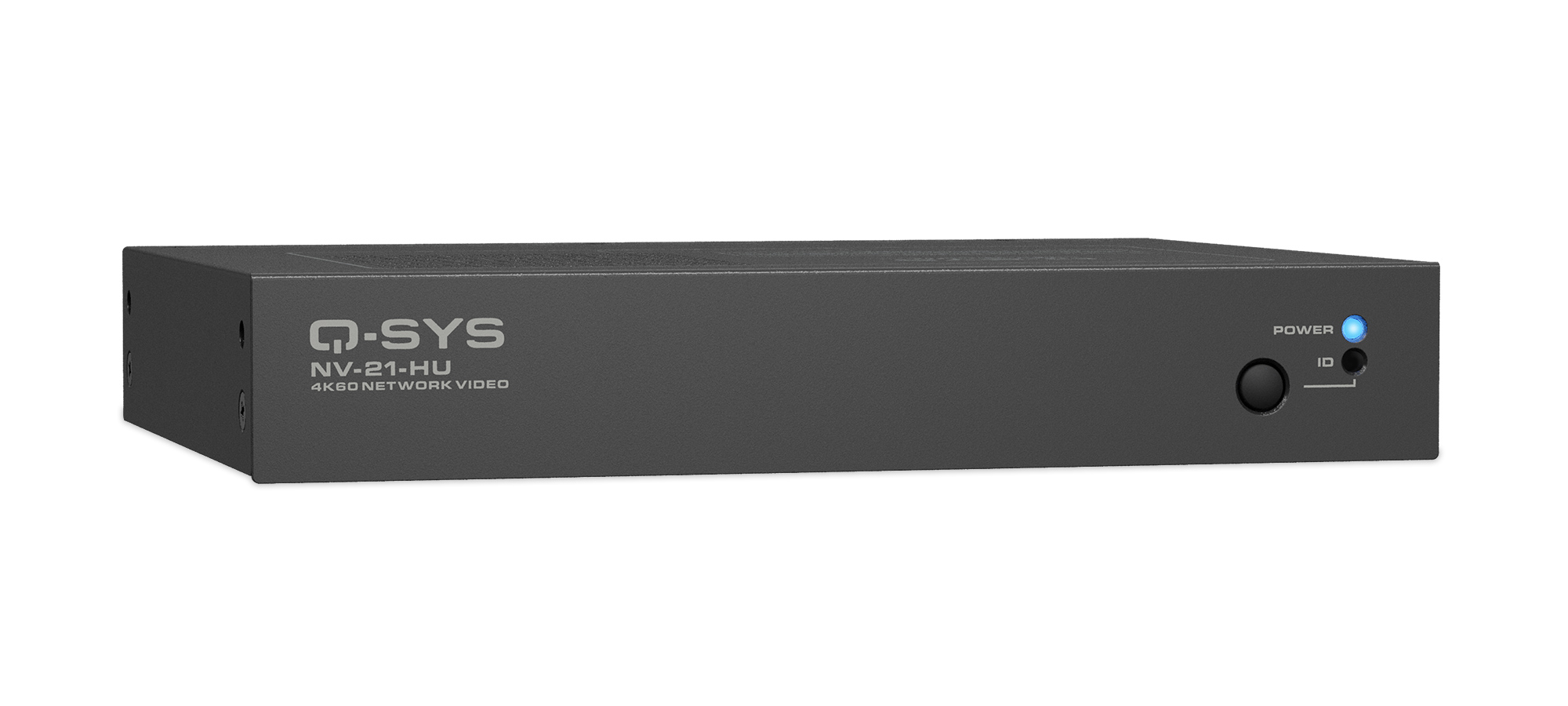

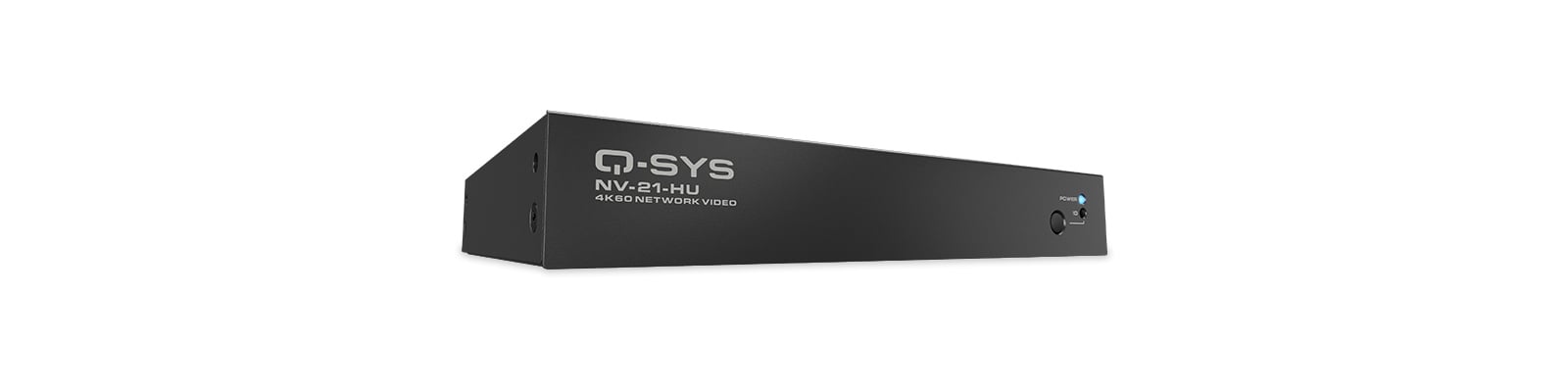

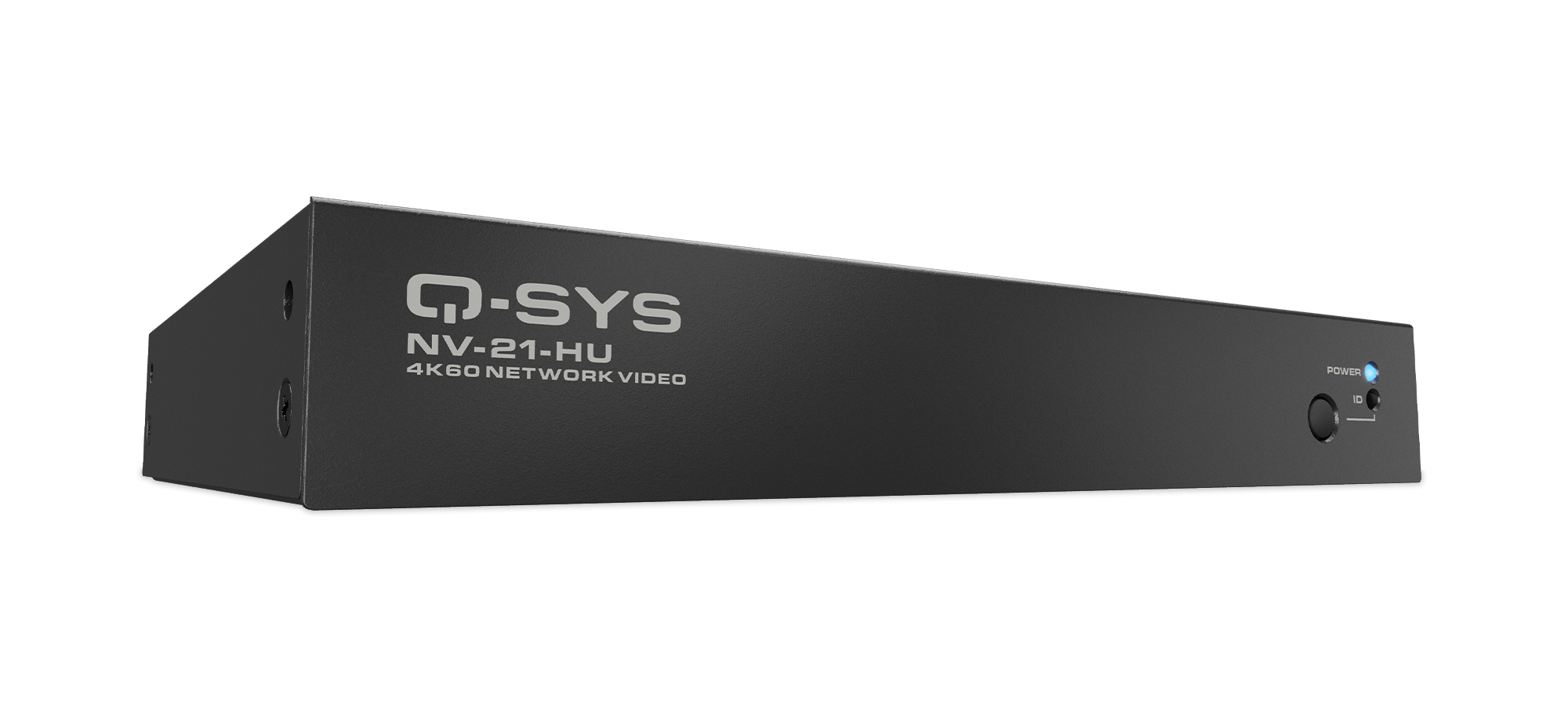

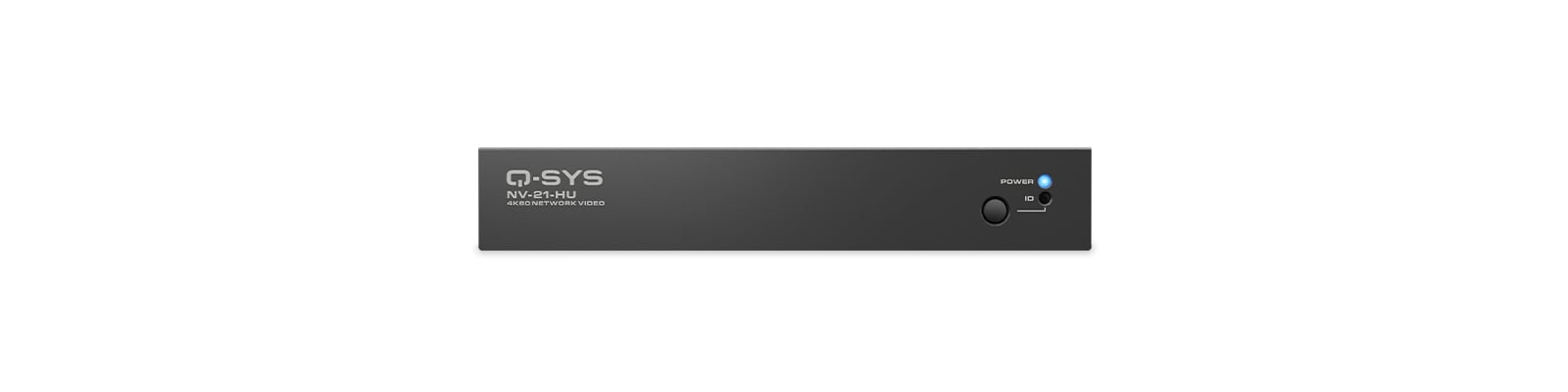

NV-21-HU
Interface vidéo en réseau Q-SYS
La NV-21-HU fait partie de la Série NV de Q-SYS, et constitue la nouvelle étape de l’évolution de la distribution vidéo native sur la plate-forme Q-SYS. La NV-21-HU est une interface configurable par logiciel qui offre une solution à câble unique complète pour la distribution audio et vidéo, le pont audio/vidéo et la charge des appareils via USB-C. Par sa compacité et son nombre d’entrées/sorties réduit, la NV-21-HU est une interface idéale pour les salles de réunion, les espaces de formation, l’hôtellerie/restauration et les installations de divertissement. La NV-21-HU peut être utilisée en même temps que d’autres interfaces vidéo de la Série NV de Q-SYS, ce qui apporte une grande flexibilité dans la conception du système. Comme tous les produits Q-SYS, la NV-21-HU offre une intégration et un contrôle natifs, simplifiant la configuration et l’utilisation.
Caractéristiques et avantages
Solution à câble unique : L’interface Q-SYS NV-21-HU simplifie l’expérience utilisateur et supporte un plus grand nombre d’appareils de manière intuitive. Une simple connexion USB-C au NV-21-HU permet à un utilisateur de distribuer des formats vidéo jusqu’à 4K60 4:4:4 via le codec vidéo Q-SYS Shift™, d’intégrer les flux des caméras audio et vidéo Q-SYS dans toute application de collaboration supportée1 et de charger son appareil en même temps2.
Une flexibilité maximale de conception et de spécification : Le NV-21-HU est configurable par logiciel comme encodeur ou décodeur dans le logiciel Q-SYS Designer. Il offre la possibilité de fonctionner en mode HDMI ou USB-C, acceptant ainsi un plus large éventail d’appareils tiers, sans adaptateurs ni convertisseurs. De plus, le NV-21-HU peut être utilisé comme point de connexion et de bridging AV en cas de besoin.
Mode HDMI : En mode HDMI, le NV-21-HU permet la distribution de vidéos à partir de l’entrée HDMI et utilise la connexion USB-C pour le pont audio/vidéo et la charge des appareils.
Mode USB-C : En mode USB-C, le NV-21-HU permet la distribution de vidéos, le pont audio/vidéo et la charge des appareils grâce à une connexion USB-C.
Support double streaming (si configuré comme encodeur) : Permet d’encoder des flux vidéo séparés sur le réseau (résolution maximale 1080p) depuis l’entrée HDMI et la connexion USB-C.
Des dimensions adaptées : Le NV-21-HU offre aux concepteurs une interface plus compacte dans la Série NV. La conception plus compacte et le nombre réduit d’entrées/sorties (par rapport à la Q-SYS NV-32-H) permettent des conceptions simples et évolutives dans diverses applications, notamment les salles de réunion, les espaces de formation, l’hôtellerie/restauration et les installations de divertissement.
Conçues pour Q-SYS : Les interfaces vidéo en réseau Q-SYS de la Série NV sont des appareils Q-SYS natifs, basées sur Q-SYS OS. Ce système d’exploitation gère les interfaces de la Série NV et les autres produits Q-SYS depuis une seule application. L’architecture informatique moderne et les outils de développement de la plate-forme Q-SYS permettent la mise en place d’un écosystème complet d’intégration de dispositifs tiers développés par des partenaires Q-SYS agréés, ainsi que d’une communauté mondiale de développeurs en utilisant les outils disponibles dans Q-SYS Open.
1. La licence de fonctionnalités additionnelles Q-SYS de pont audio/vidéo est requise pour activer le pont audio/vidéo sur le NV-21-HU. Pour une durée limitée, elle sera incluse dans l'achat de chaque NV-21-HU (jusqu'à la sortie du logiciel Q-SYS Designer v9.10).
2. Une alimentation externe est requise pour les appareils qui se chargent à l’aide d’une connexion USB-C. L’alimentation NV-21-PSU est vendue séparément.

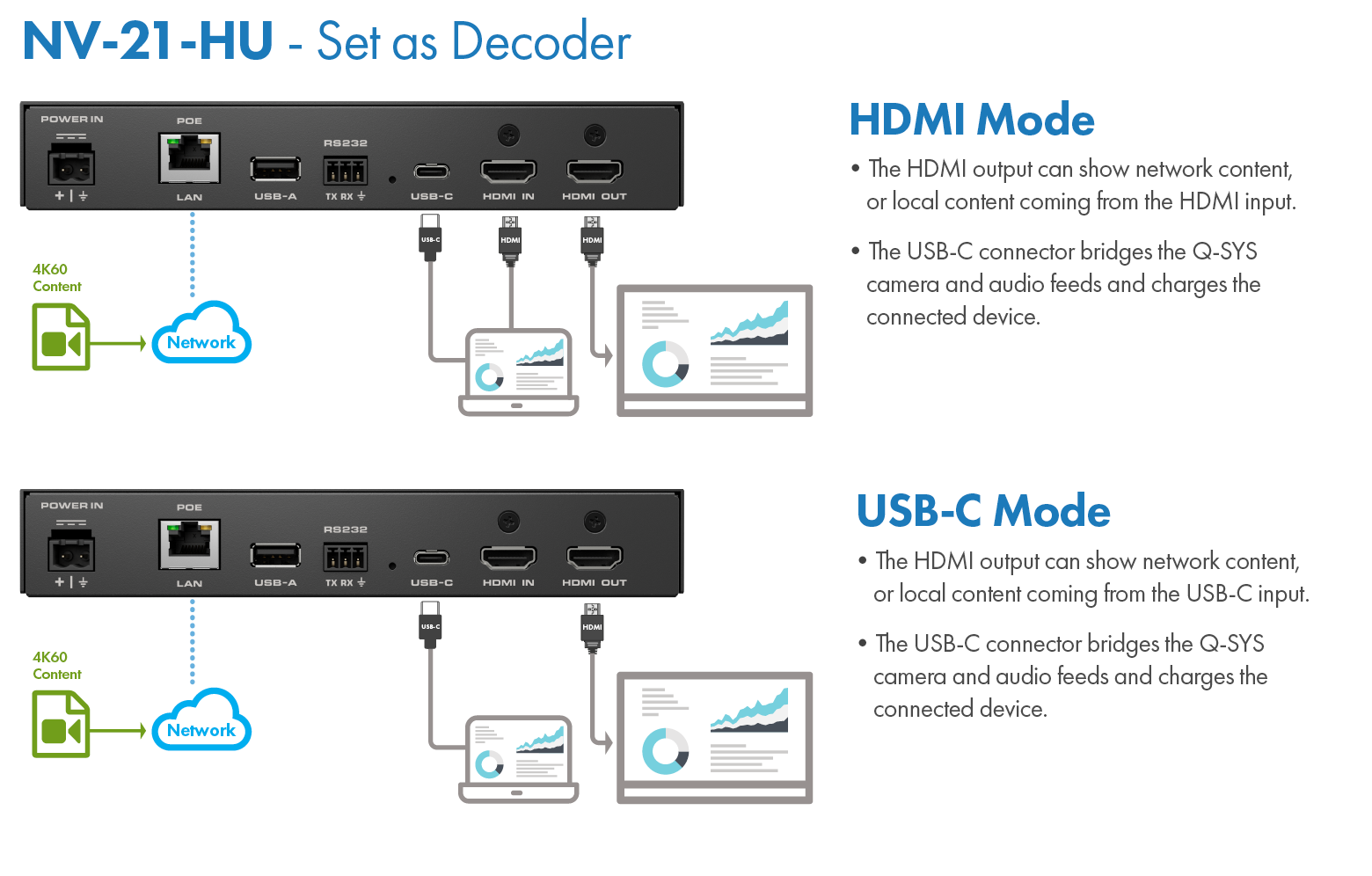

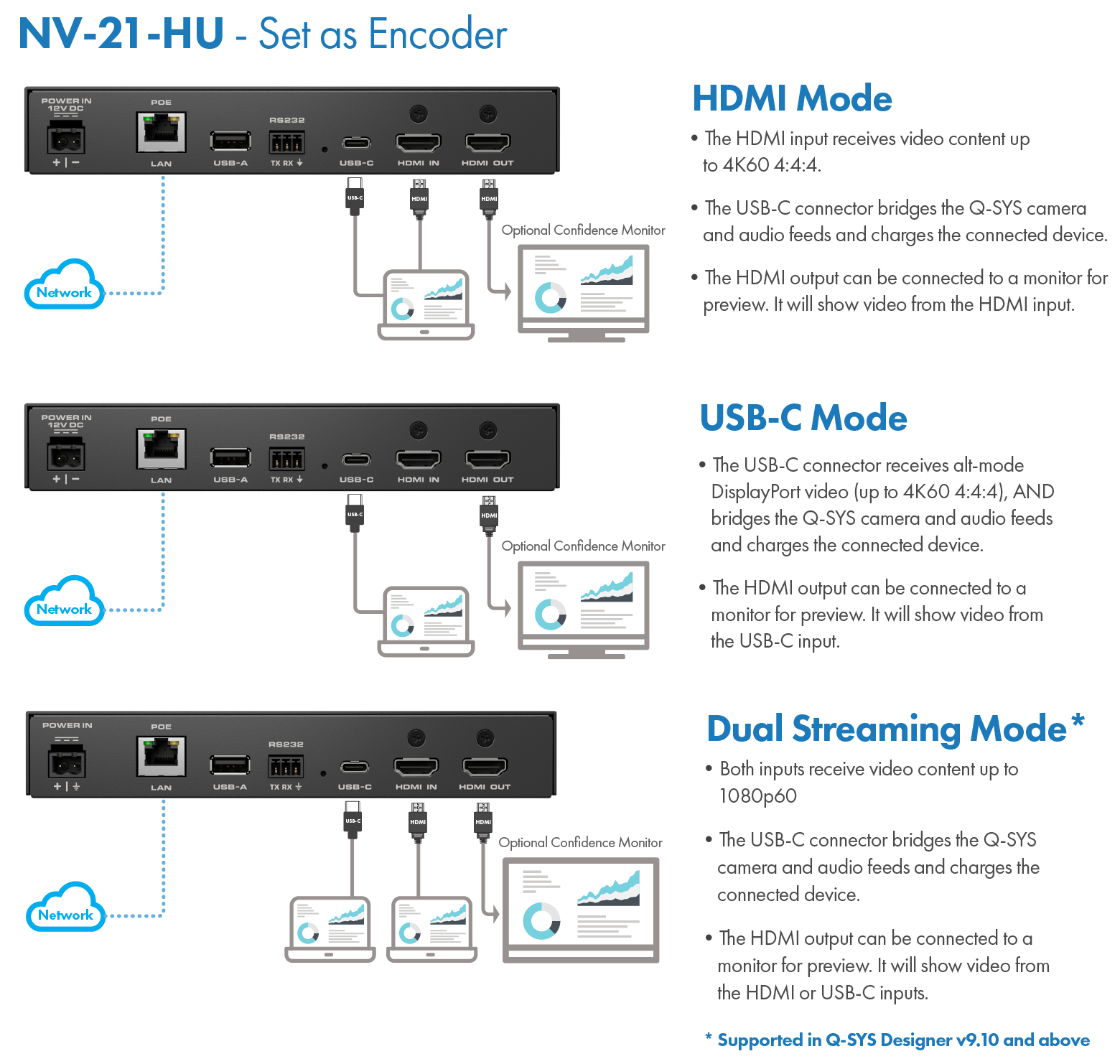

Options de configuration
Cliquez pour agrandir
Cliquez pour agrandir

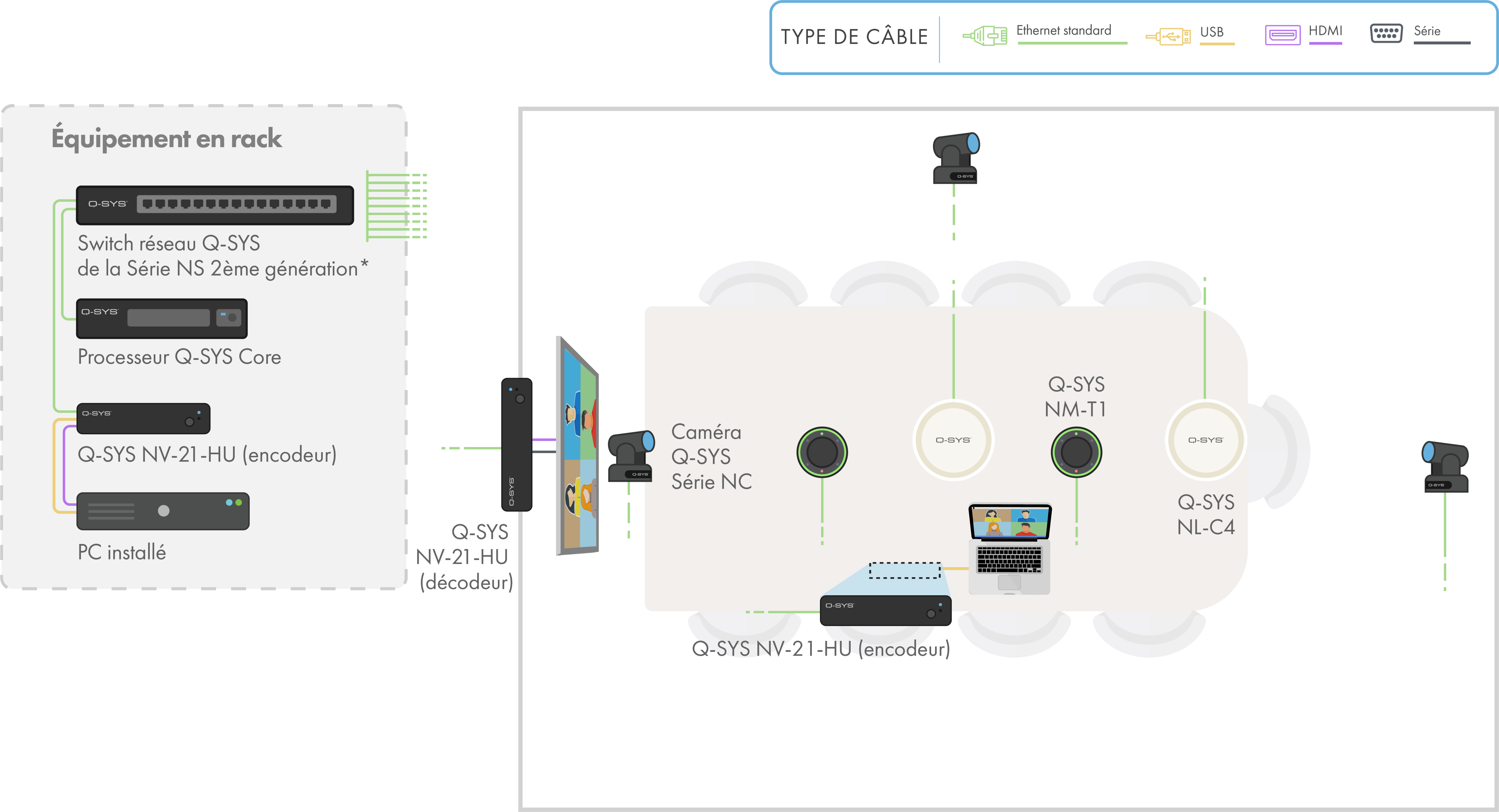

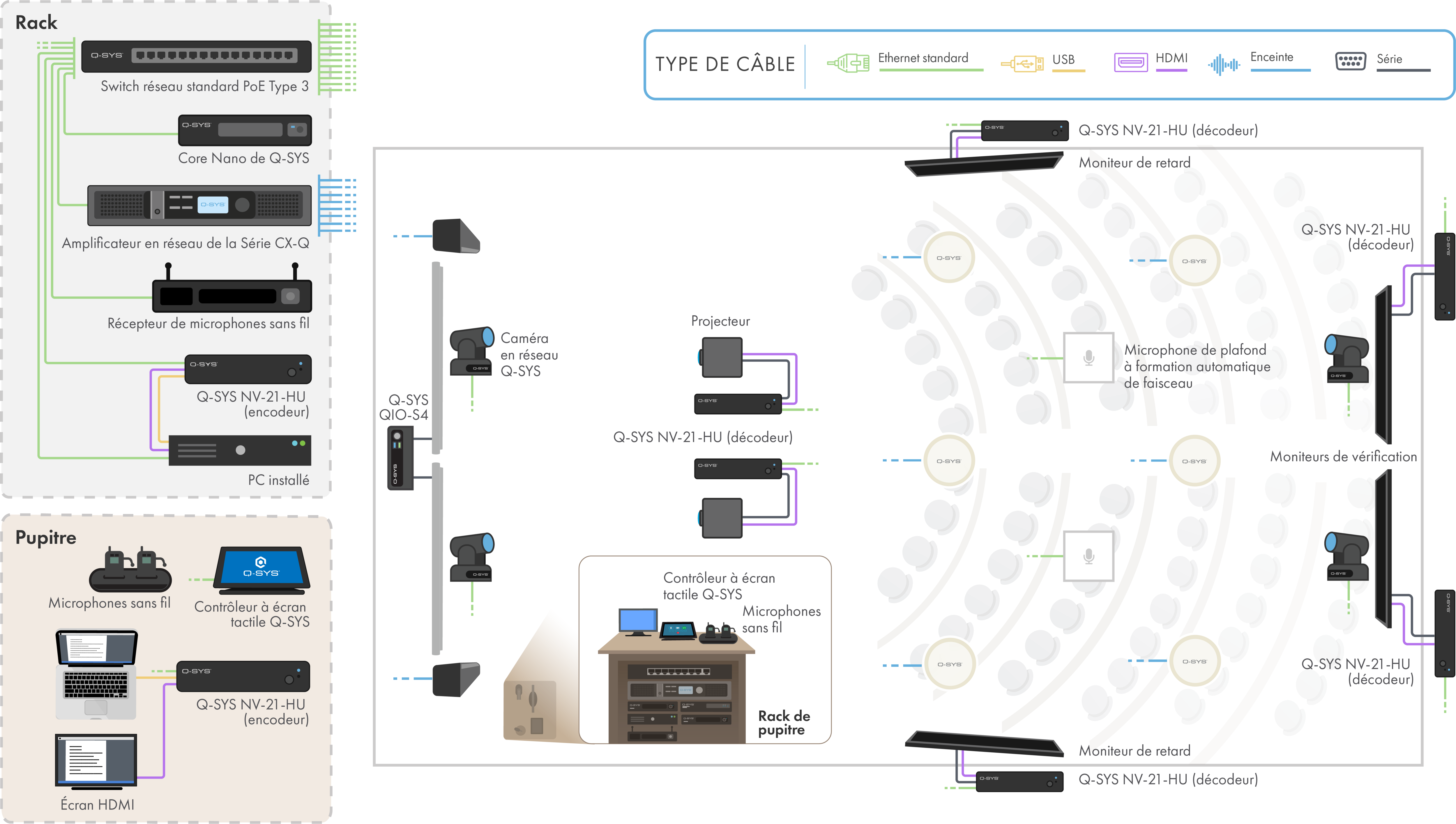

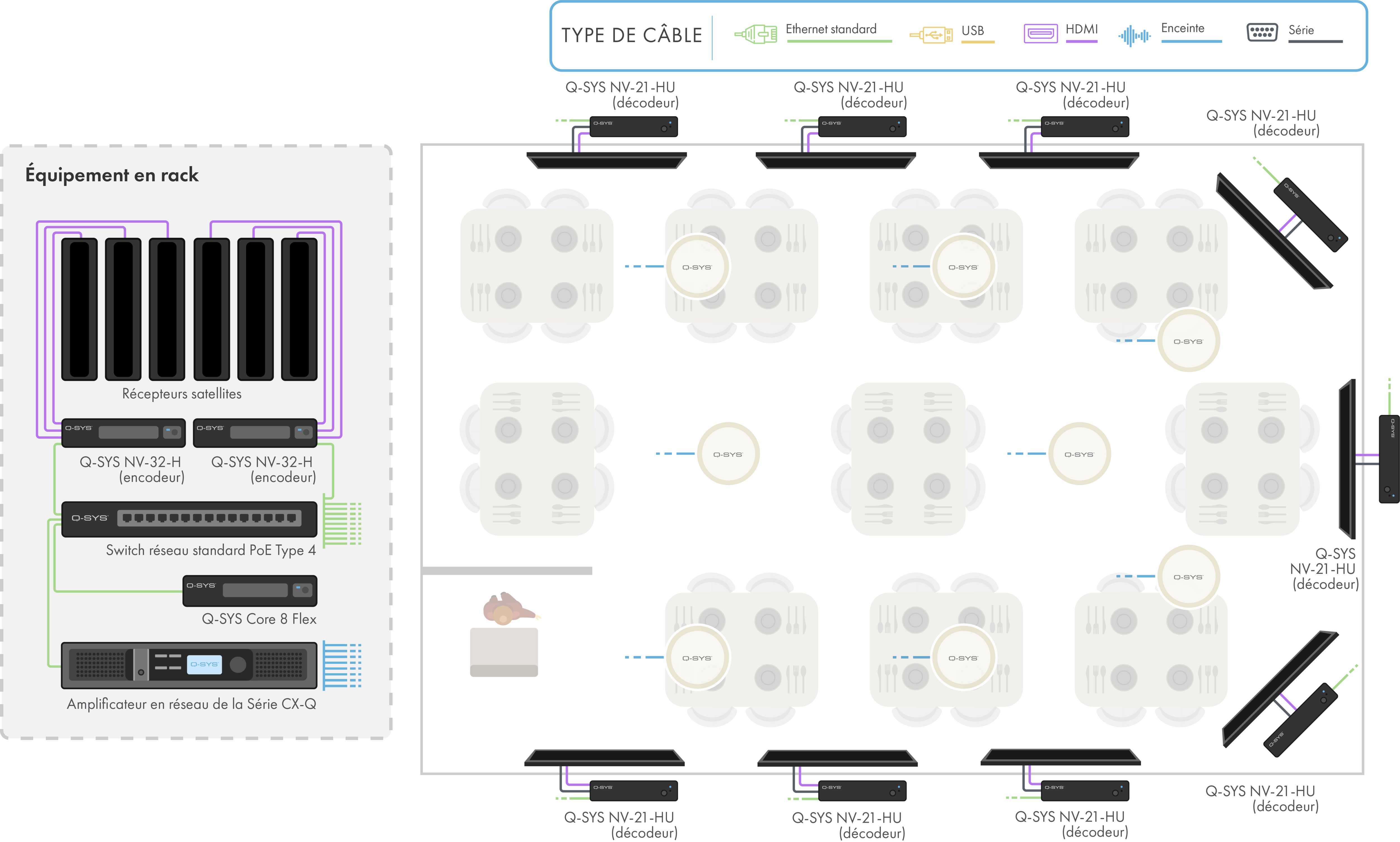

Synoptiques des applications
Cliquez pour agrandir
Cliquez pour agrandir
Cliquez pour agrandir
Cliquez pour agrandir
사양
| 비디오 I/O | |||
| HDMI 2.0 입력 | HDMI 2.0 1개, 최대 4K60 4:4:4 입력 비디오 포맷 수신 가능 | ||
| USB-C 입력 | USB 3.2 Gen 1x1(5Gbps) Type-C 장치 포트 1개 - 디스플레이포트 알트 모드 지원(DP 1.4 싱크) - 최대 4K60 4:4:4의 입력 비디오 포맷 수신 가능 | ||
| HDMI 2.0 출력 | 최대 4K60 4:4:4까지 비디오 포맷을 확장하고 출력할 수 있는 HDMI 1개 | ||
| 스케일러 | HDMI 출력은 강력한 4K60 4:4:4 스케일러를 통해 가장 수준 높은 해상도 및 프레임 속도 변환을 처리할 수 있습니다. | ||
| 오디오 I/O | |||
| HDMI 입력 | 8채널 PCM오디오1, Q-SYS 라우팅 가능 | ||
| USB 타입 C 입력 | 8채널 PCM오디오1, 1x1스피커폰1, 2x2사운드카드1, Q-SYS 라우팅 가능 | ||
| HDMI 출력 | 8채널 PCM오디오1, Q-SYS 라우팅 가능 | ||
| 일반 사항 | |||
| 치수 | 7.3 x 5.2 x 1.2인치 (185 x 131.5 x 30.5mm) | ||
| 무게 | 1.75파운드(794g) | ||
| 마운팅 옵션 | 유연한 표면 장착 하드웨어 포함 | ||
| 기타 | |||
| USB 타입 C 입력 | USB 3.2 Gen 1x1(5Gbps) Type-C 장치 포트 - 디스플레이포트 알트 모드 지원(DP 1.4 싱크) - 최대65W3의USB 전력 공급 | ||
| USB A형 입력 | USB HID 라우팅 - 5V DC 900 mA | ||
| LAN | 1000BASE-T, 2.5GBASE-T 호환 | ||
| 이더넷을 통한 전력 공급 | PoE 타입 3, 클래스 5(PD에서 40W, PSE에서 45W)2 | ||
| 보조 전원 공급 장치 | 12V DC 9A 전원 공급 장치. NV-21-PSU는 별도 판매.3 | ||
| 환경 | |||
| 주변 작동 온도 범위 | 0°~40°C | ||
| 습도 | 5 ~ 90 RH % 비응축성 | ||
| 보관 온도 | -20°~70°C | ||
| 예상 제품 수명 주기 | 10년 | ||
1. 한시적으로 NV-21-HU 구매 시 포함되어 있습니다(추후 공지가 있을 때까지).
2. PoE를 통해 전원이 공급되는 경우 NV-21-HU는 USB-C 연결을 통해 장치를 충전할 수 없습니다.
3. USB-C 연결을 통해 충전하는 모든 장치에는 외부 전원 공급 장치가 필요합니다.
