Implemente rápidamente a una escala adecuada en todos sus espacios de colaboración.
El sistema modular RoomSuite de Q-SYS permite una configuración rápida y estandarizada para espacios de colaboración de tamaño mediano a grande. Diseñado para funcionar con las principales plataformas de comunicaciones unificadas y la funcionalidad BYOM, ofrece un flujo de trabajo basado en web para un diseño, puesta en marcha e implementación eficientes, con el respaldo de la administración unificada en la nube y la supervisión remota a través de Q-SYS Reflect.
Hardware simplificado, personalizable para su sala

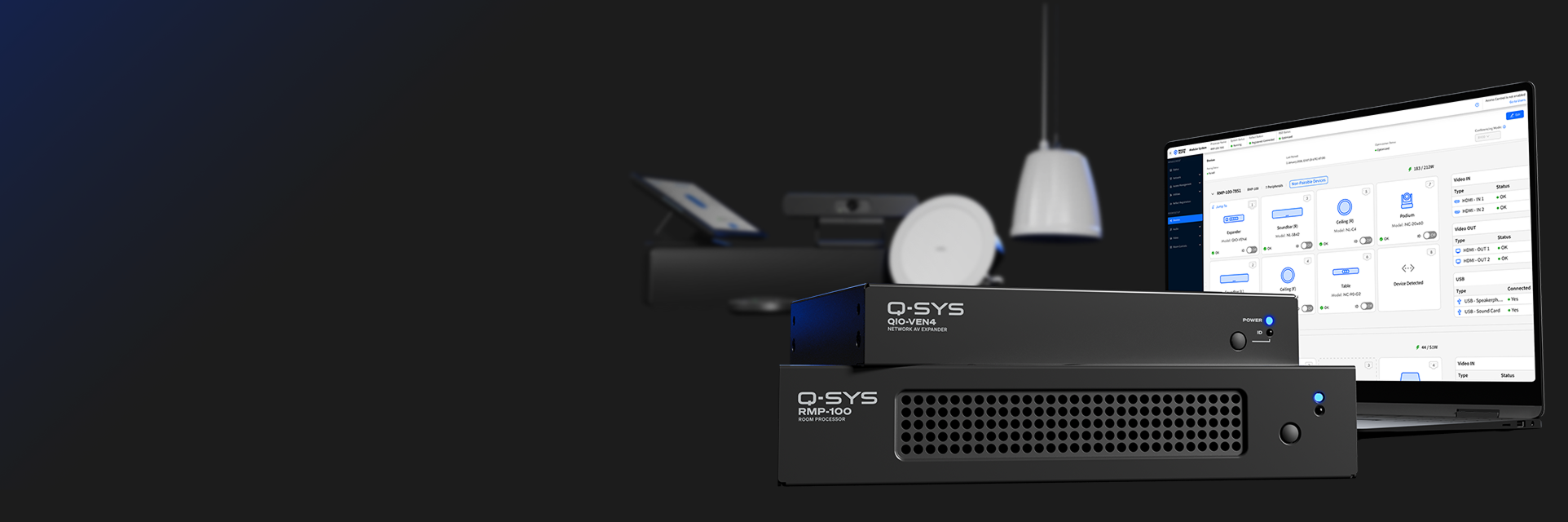

El procesador RMP-100 y el expansor QIO-VEN4 del sistema modular RoomSuite de Q-SYS proporcionan una base de hardware integrada para el procesamiento de audio, la conexión en red, la distribución de video, la conexión AV y el control de pantallas, al tiempo que admiten una gama escalable de periféricos de colaboración en red de Q-SYS para adaptar cada sistema a las necesidades específicas de su sala.
Configuración simplificada (sin programación)
Mediante un flujo de trabajo optimizado y basado en la web, el sistema modular RoomSuite de Q-SYS acelera la implementación y la puesta en marcha gracias a una configuración sin código. Complete de forma rápida la detección de dispositivos, la configuración de E/S de video, la optimización del audio de la sala y la generación automática de la interfaz de control del usuario, todo ello sin necesidad de programación tradicional.
Todo lo que usted desea en un solo lugar
Tanto si está colocando sus cámaras, ajustando los niveles de audio o utilizando la optimización del sistema de sala para ajustar su sala de conferencias, encontrará todo lo que necesita en el sistema modular RoomSuite de Q-SYS.
Administración simplificada del sistema
Al integrar Q-SYS Reflect Plus, puede supervisar y administrar de forma remota todos los espacios Q-SYS, incluidos los sistemas basados en RoomSuite y Core de Q-SYS, desde una única interfaz. Implemente ajustes predefinidos en los sistemas modulares RoomSuite de Q-SYS y realice actualizaciones masivas de firmware de forma remota para simplificar el mantenimiento continuo del sistema a gran escala.
Elija entre una gama de nodo finales de colaboración en red que se adapten a las necesidades de su espacio.
| 주변기기 지원 | Max Quantity |

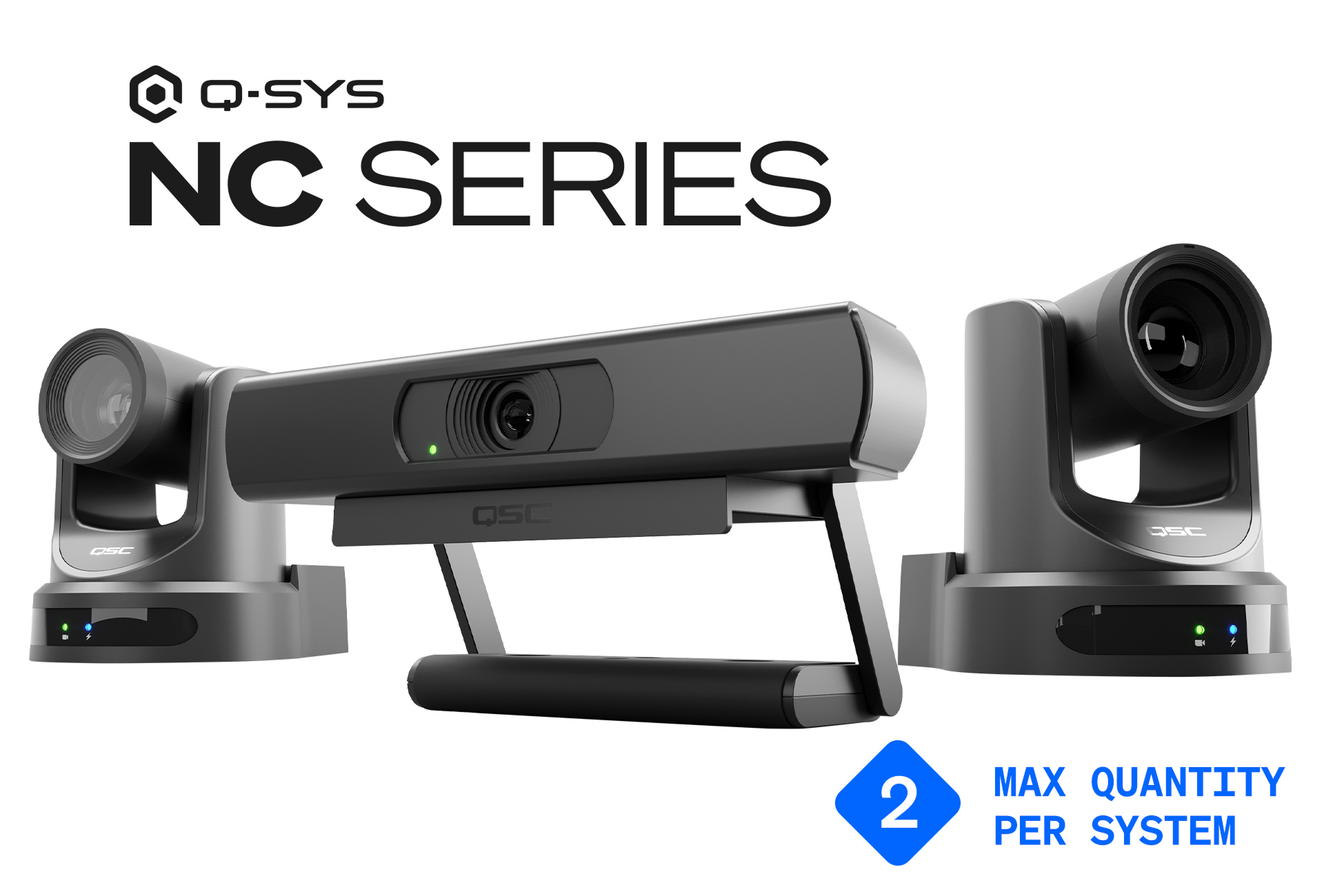

| Q‑SYS 카메라: NC-90-G2; NC-12x80, NC-20x60 | 2 |
| Q‑SYS 스피커 NL-C4, NL-P4(천장/펜던트) NL-SB42(사운드바) | 4 2 |

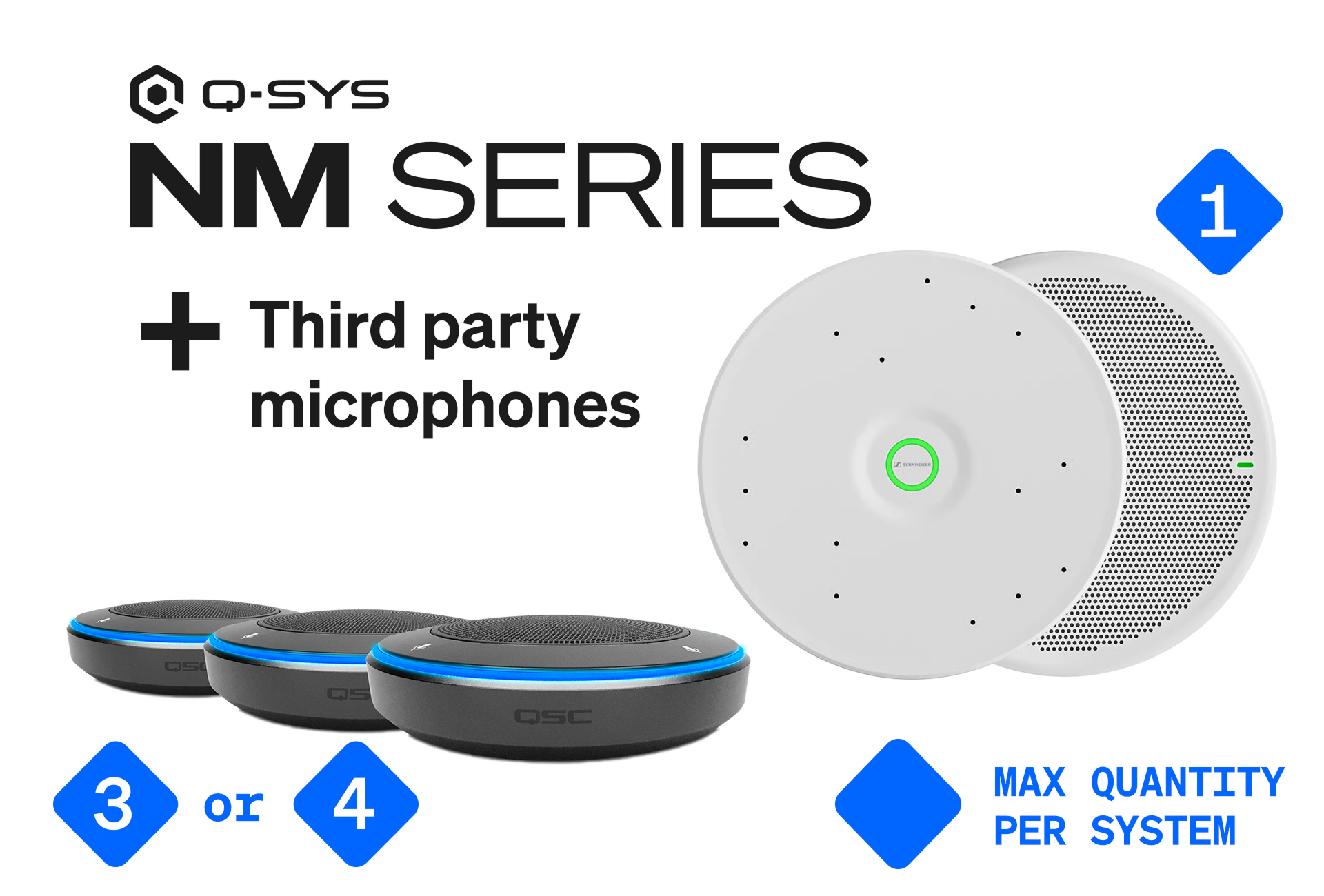

| 마이크 Q-SYS NM-T1 타사 천장 마이크(Dante): Audio Technica ATND1061, Sennheiser TCC M, Sennheiser TCC 2 Shure MXA901, Shure MXA902, Shure MXA920, Yamaha RM-CG | 4개(합계) 3개 또는 4개 1 |

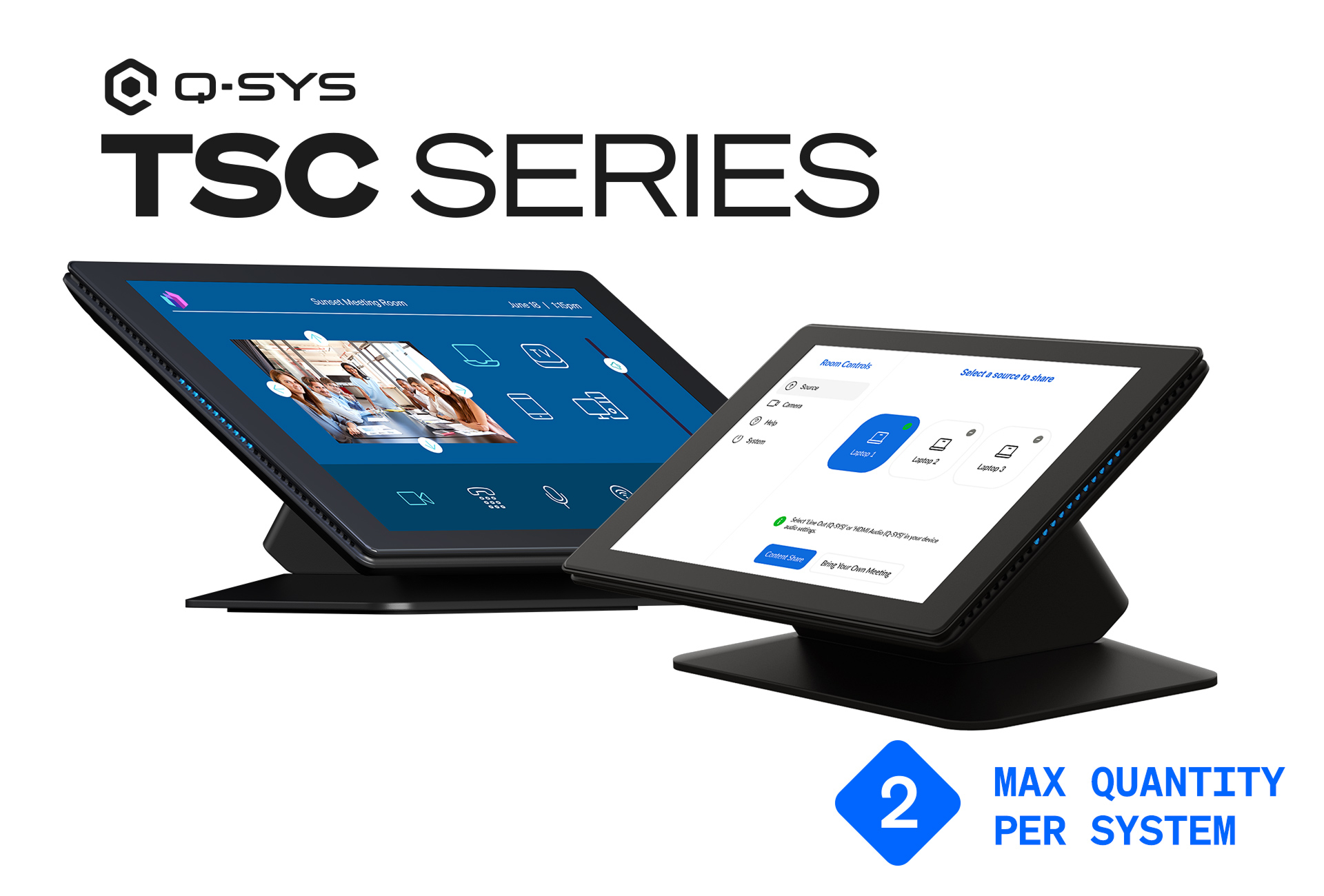

| Q‑SYS 터치스크린 컨트롤러: TSC-101-G3, TSC-70-G3 | 2 |
Accede a todo lo que necesitas para el sistema modular RoomSuite de Q-SYS
Empiece hoy mismo a utilizar la interfaz web RoomSuite Manager de Q-SYS.
시스템 구성 요소
| 제목 | |
|
RoomSuite Modular System 사양서
RoomSuite Modular System 사양서
|
| 제목 | |
|
사용 설명서 - RMP-100
RMP-100 Q-SYS RoomSuite Modular System 프로세서 사용 설명서(영어, WA-001005-01).
다운로드 가능 아랍어 | 중국어(간체) | 중국어(번체) | 프랑스어 | 독일어 | 일본어 | 한국어 | 포르투갈어 | 스페인어 |
|
사용 설명서 - QIO-VEN4
QIO-VEN4 Q‑SYS RoomSuite Modular System 확장기 사용 설명서(영어, TD-001696-01)
다운로드 가능 아랍어 | 중국어(간체) | 중국어(번체) | 프랑스어 | 독일어 | 일본어 | 한국어 | 포르투갈어 | 스페인어 |
| Model | RMP-100 프로세서 | |||
| 이더넷 포트 | ||||
| AV LAN 이더넷 포트 | 1 Gbps 포트 7개, PoE+ 출력 | |||
| 확장기 이더넷 포트 | 1 Gbps 포트 1개, PoE++ 출력(IEEE 802.3bt 타입 4) | |||
| 외부 이더넷 포트 | 보조 포트 2개(PoE 전원 미지원) | |||
| PoE 전력 예산 | 총 212 W, 모든 포트(IEEE 802.3bt 타입 4) | |||
| 비디오 I/O | ||||
| HDMI 2.0 입력 | 1x HDMI(BYOM: 4K60 지원 + 오디오; ZR/MTR 호환 모드: 1080p60 지원 + 오디오) 4:4:4 1x HDMI(BYOM: 4K60 지원 + 오디오 비포함, ZR/MTR 호환 모드: 1080p60 지원 + 오디오 비포함) 4:4:4 | |||
| HDMI 2.0 출력 | 2x HDMI(BYOM: 4K60 지원, ZR/MTR 호환 모드: 1080p60 지원) 4:4:4 | |||
| 스케일러 | 없음. 입력 소스가 출력과 일치해야 합니다. | |||
| Color formats | 소스에 의해 결정됩니다. | |||
| 제어 | ||||
| RS-232 | 디스플레이 제어용 포트 2개 | |||
| GPIO | 입력 1개(재실 센서 연결, +24 V / 50 mA) | |||
| CEC | HDMI 비디오 출력에서 지원 | |||
| USB | ||||
| USB | USB-C 포트 1개 USB-A 1개(지원되지 않음) | |||
| 컨트롤 및 표시기 | ||||
| 전면면 | 전원 LED ID 버튼 및 표시기 | |||
| RF antenna | 지원되지 않음 | |||
| 전원 공급 장치 | ||||
| 54 V DC 전원 공급 장치 포함 | 100 - 240 VAC, ~50 / 60 Hz, 4A Max | |||
| 물리적 | ||||
| 제품 치수(L x W x H) | 266 x 217 x 220 mm(10.5 x 8.6 x 8.7인치) | |||
| 제품 무게 | 1.95 kg(4.30 lbs) | |||
| 배송 상자 크기(L x W x H) | 485 x 345 x 89 mm(19.1 x 13.6 x 3.5인치) | |||
| 포함된 액세서리 | 표면 실장형 액세서리 54 V DC 전원 공급 장치 1x AC 전원 코드(국가별) I/O 커넥터 규정 및 안전 팜플렛 보증서 | |||
| 환경 & 안전 | ||||
| 보관 온도 범위 | -20°~70°C(-4°~158°F) | |||
| 보관 습도 범위 | 5% ~ 85% | |||
| 작동 온도 범위 | 0°~40°C(32°~104°F) | |||
| 작동 습도 범위 | 5% - 85% | |||
| 열 발산(POE 부하 제외) | 69 BTU/시간(20 W) | |||
| 전력 소비량(POE 부하 포함) | 통상 200 W, 최대 245 W | |||
| 배터리 화학물질 | 일불화 탄산리튬 | |||
| Model | QIO-VEN4 확장기 | |||
| VIDEO I/O | ||||
| HDMI 2.0 입력 | 1x HDMI(1080p60 지원 + 오디오) 4:2:0 | |||
| HDMI 2.0 출력 | - | |||
| 스케일러 | GPU 스케일러로 해상도와 프레임 속도를 일치시킬 수 있습니다. | |||
| Color formats | 소스에 의해 결정됩니다. | |||
| 이더넷 포트 | ||||
| AV LAN 이더넷 포트 | 1 Gbps, PoE+ 출력 4개 | |||
| 프로세서(RMP-100) 이더넷 포트 | 1 Gbps, PD PoE++ 1개(IEEE 802.3at 타입 2) | |||
| PoE 전력 예산 | 총 51 W, 1~4 포트 | |||
| USB | ||||
| USB | DP-Alt 모드를 지원하는 USB-C 1개(1080p60) USB-A 1개(지원되지 않음) | |||
| 컨트롤 및 표시기 | ||||
| 전면면 | 전원 LED ID 버튼 및 표시기 | |||
| 기타 | ||||
| 헤드셋 | 지원되지 않음 | |||
| 물리적 | ||||
| 제품 치수(L x W x H) | 185 x 133 x 31 mm(7.3 x 5.2 x 1.2인치) | |||
| 제품 무게 | 780 g(1.72 lbs) | |||
| 배송 상자 크기(L x W x H) | 338 x 186 x 45 mm(13.3 x 7.3 x 1.8인치) | |||
| 포함된 액세서리 | 표면 실장형 액세서리 케이블 스트레인 릴리프 안전 및 보증서 | |||
| 전원 공급 장치 | ||||
| PoE(이더넷 전원 장치) (RMP-100 프로세서 제공) | PoE++ (IEEE 802.3bt Type 4) | |||
| 환경 & 안전 | ||||
| 보관 온도 범위 | -20°~70°C(-4°~158°F) | |||
| 보관 습도 범위 | 5% ~ 85% | |||
| 작동 온도 범위 | 0°~40°C(32°~104°F) | |||
| 작동 습도 범위 | 5% - 85% | |||
| 열 발산(POE 부하 제외) | 51 BTU/시간(15 W) | |||
| 전력 소비량(POE 부하 포함) | 통상 55 W, 최대 70 W | |||
