QIO 시리즈 고밀도 오디오 확장기
Q-SYS 네트워크 마이크/라인 I/O 확장 장치
Q-SYS QIO 시리즈 네트워크 오디오 확장기는 네트워크에 연결되지 않은 오디오 I/O와 상호 운용성을 지원함으로써 더 많은 장치로 Q-SYS의 기능을 확장하는 제품입니다. QIO-ML24i, QIO-L24o, QIO-24f는 여러 개의 소형 장치가 아닌 단일 주변기기로 대형 시스템의 I/O 요구를 해결하므로 이벤트 프러덕션, 대규모 접객업 시설, 페이징 시스템, 사법 공간 등과 같은 애플리케이션에 이상적입니다.
기능 & 이점
- Q-SYS 네이티브 고밀도 오디오 I/O

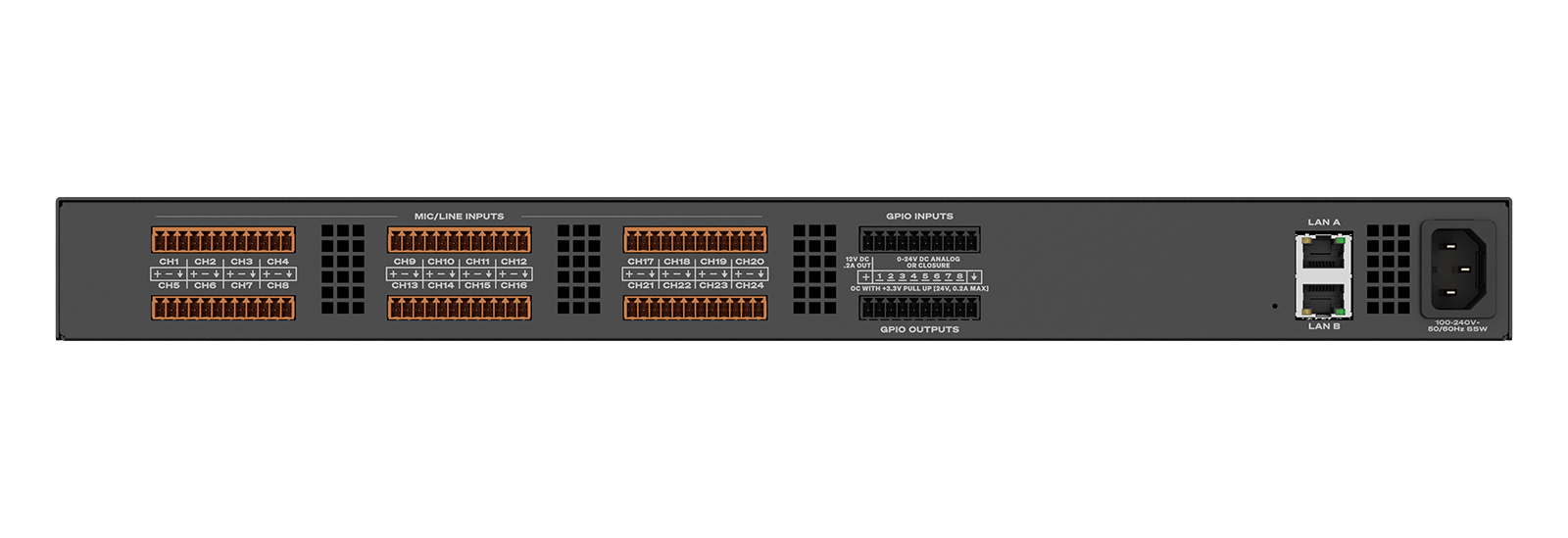

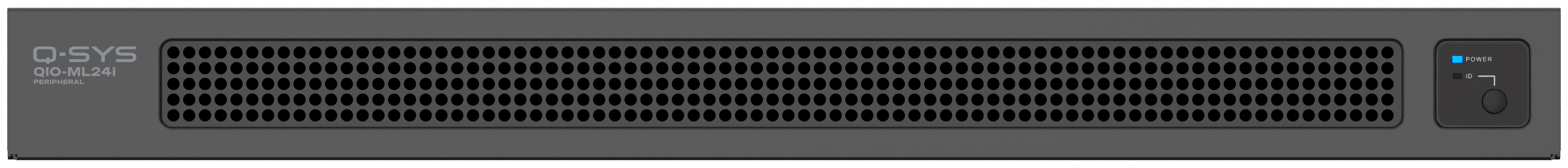

- QIO-ML24i: 마이크/라인 레벨 입력 24개

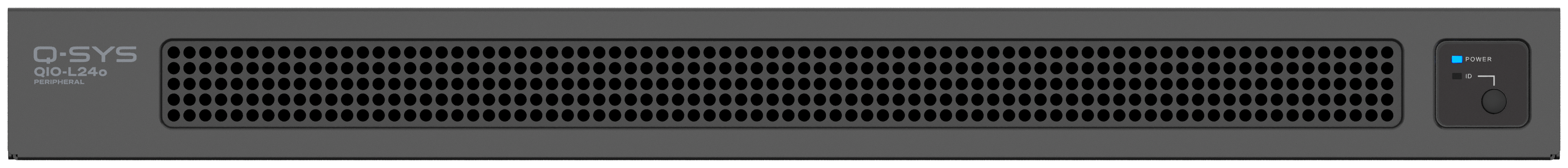

- QIO-L24o: 라인 레벨 출력 24개

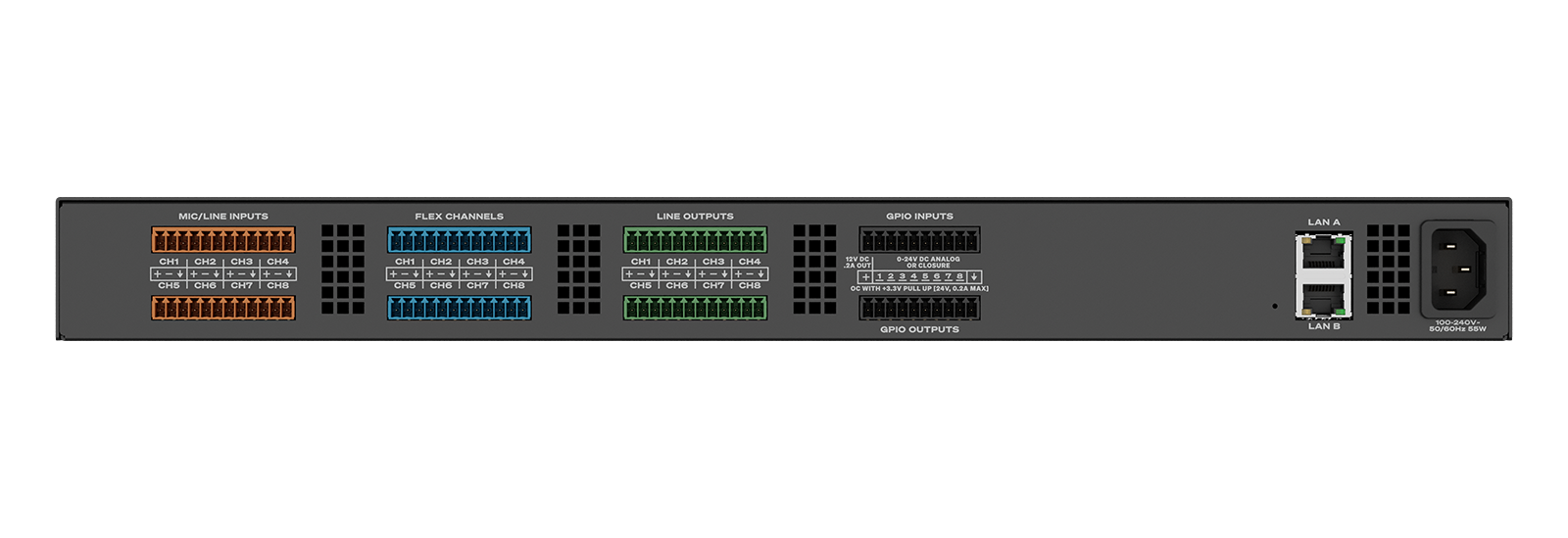

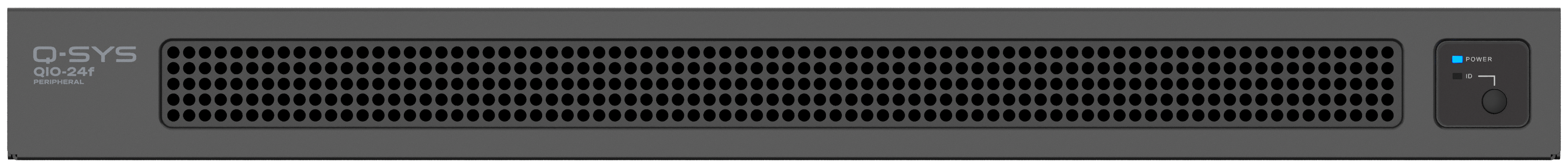

- QIO-24f: 마이크/라인 레벨 입력 8개, 소프트웨어 정의 가능한 플렉스 채널 8개, 라인 레벨 출력 8개
- 네트워크 및 주변기기 이중화 모두 지원
- 1RU 폼 팩터
- 타사 장치 제어 연결 통합을 위한 8개의 8 GPIO
- 구성 가능한 입력단 +48 VDC 팬텀 파워
- 입력단 마이크 감지 기능을 통해 모니터링, 사용량 통계, 장애 알림을 활용할 수 있습니다.
- 출력단 통합 릴레이 음소거 기능을 통해 주변기기 이중화용 이중 오디오 출력이 가능하며 전원 인가 시 과도 현상을 방지할 수 있습니다.
- 이중화 네트워크 오디오를 위한 2개의 기가비트 이더넷 포트
- 표면 실장형 또는 랙 장착 가능
- QIO-CK 이중화 케이블 키트(별도 판매)
- 필요한 곳에 적합한 I/O 추가: QIO 시리즈 네트워크 오디오 확장기를 사용하면 시스템에 마이크/라인 오디오 연결을 배포하여 네트워크에 연결되지 않은 장치를 Q-SYS 플랫폼에 통합할 수 있습니다. 고밀도 오디오 I/O 확장기는 1RU 폼 팩터에서 24채널 오디오와 GPIO, 네트워크 및 주변기기 이중화를 모두 제공하므로, 다양한 오디오 엔드포인트를 효율적으로 통합하고 대규모 Q-SYS 시스템의 설계를 간소화할 수 있습니다.
- 사용자 환경에 따라 맞춤 구성 가능: QIO 시리즈는 고객의 고유한 I/O 요구 사항과 프로세싱 아키텍처에 맞게 조합할 수 있는 모듈형 장치입니다. QIO 시리즈는 I/O를 프로세싱 하드웨어에서 분리함으로써 네트워크에 연결되지 않은 오디오와 인터페이스를 구축하고 필요한 곳에서 정확하게 장치를 제어할 수 있도록 해줍니다. 또한, 소프트웨어로 정의 가능한 Flex I/O 옵션은 동적 다중 사용 시스템을 지원하므로 요구 사항 변화에 따라 조정할 수 있습니다.
- 미션 크리티컬 신뢰성: 고밀도 모델은 주변기기 또는 네트워크 장애 도중에도 원활한 오디오 전송을 보장하는 이중화 기능을 제공합니다. Q-SYS는 중요한 오류가 감지되면 몇 초 이내에 자동으로 오디오를 백업으로 전환하여 장애 조치 시간을 최소화하고 오디오 끊김을 방지할 수 있습니다.
- 통합 AV&C(오디오, 비디오 및 제어): QIO 시리즈 네트워크 I/O 확장기는 데이터, 장치, 클라우드 중심의 개방형 아키텍처를 통합하여 더 간편한 통합과 소프트웨어 기반 확장성을 제공하는 완전 통합형 AV&C(오디오, 비디오 및 제어) 솔루션인 Q-SYS 풀 스택 AV 플랫폼으로 구동됩니다.
애플리케이션 다이어그램
클릭하면 확대됩니다.
| 사양 | QIO-ML24i | QIO-24f | QIO-L24o |
| 연결성 | 마이크/라인 입력 24개 | 마이크/라인 레벨 입력 8개, 플렉스 채널 8개, 라인 레벨 출력 8개 | 라인 레벨 출력 24개 |
| 마이크/라인 입력 | |||
| 최대 입력 레벨 | +24dBu(밸런스드), +18dBu(언밸런스드) | - | |
| 프리앰프 게인 범위 | 0dB ~ 60dB | - | |
| 입력 감도 범위 | -36dBu ~ +24dBu | - | |
| 팬텀 파워 | +48VDC | - | |
| 입력 임피던스 | 10kΩ(밸런스드), 5kΩ(언밸런스드) | - | |
| 등가 입력 노이즈 | <-123 dBu, 가중치 없음 @ 20 Hz ~ 20 kHz | - | |
| 입력 간 누화 @ 1kHz | 통상 >110 dB, 최대 >95 dB | - | |
| 입력 다이나믹 레인지 | |||
| @ +24dBu 감도 | >111 dB | - | |
| @ +10dBu 감도 | >110 dB | - | |
| @ -10dBu 감도 | > 106 dB | - | |
| @ -36dBu 감도 | >86 dB | - | |
| 라인 출력 | |||
| 샘플 레이트 | - | 48kHz | |
| 비트 심도 | - | 24비트 | |
| 출력 오디오 범위 레벨 | - | -36dBu ~ +24dBu | |
| 출력 다이나믹 레인지 | - | >110 dB | |
| 출력 대 출력 크로스토크 @ 1kHz | - | 통상 >102 dB, 최대 >90 dB | |
| 출력 임피던스 | - | 100 Ω | |
| 물리적 | |||
| 제품 치수(L x W x H) | 304.8 x 443.0 x 43.6 mm(12.0 x 17.4 x 1.72인치) | ||
| 제품 무게 | 3.86 kg(8.5 lb) | ||
| 포함된 액세서리 | AC 전원 코드 1개(국가별) 랙 또는 표면 실장형 장착용 분리형 랙 이어 | ||
| 옵션 액세서리 | QIO-CK 이중화 케이블 키트(별도 판매) | ||
| 마운팅 옵션 | 표면 실장형 또는 랙 장착 가능; 1RU, 표준 랙 너비 | ||
| 커넥터 | |||
| 전원 공급 장치 입력 | 1x 범용 입력 정격 100-240V, 50/60 Hz | ||
| AC 입력 정격 | 최대 65 W | 최대 55 W | 최대 35 W |
| LAN | 기가비트 이더넷 커넥터 2개(PoE를 제공하거나 지원하지 않음) | ||
| 환경 및 규정 준수 | |||
| 주변 작동 온도 범위 | 0° ~ 50° C(32° ~ 122° F) | ||
| 보관 온도 범위 | -20° ~ 70° C(-4° ~ 158° F) | ||
| 습도 범위 | 5% ~ 85%, 비응결 | ||
| 열 분산 | 222 BTU/h | 188 BTU/h | 119 BTU/h |
| 규제 | FCC 47 CFR 파트 15 서브파트 B, 캐나다 ICES-003, EN 55032, EN 55035, EU RoHS 지침 2011/65/EU, WEEE 지침 2012/19/EU, REACH, 중국 RoHS GB/T26572, RCM, IEC/EN/ UL 62368-1 | ||
*모든 사양은 예고 없이 변경될 수 있습니다.
