PL 시리즈
Q-SYS용 고성능 라우드스피커
Q-SYS PL 시리즈는 엔터테인먼트, 기업 또는 고등 교육을 포함한 광범위한 응용 분야에서 Q-SYS 시스템에 프리미엄 사운드를 제공하도록 설계된 성능 설치 라우드스피커 포트폴리오입니다. 강당과 레스토랑부터 나이트클럽과 스포츠 경기장에 이르기까지 PL 시리즈는 다양한 폼 팩터를 제공하므로 각 공간에 최적의 오디오 환경을 설계할 수 있습니다. 풍부한 고성능 오디오 유산과 Q-SYS의 강력한 성능 및 유연성을 결합하여 통합 오디오, 비디오 및 제어 환경을 고객 접견 지역 구성으로 확장하세요.
고객에게 적합한 시스템 제공
Q-SYS PL 시리즈 라우드스피커는 고성능 오디오가 필요한 공연장 어디에서나 올바른 솔루션을 보장할 수 있는 다양한 옵션을 제공합니다. 각 모델은 내후성 인클로저(IP54)로 제작되어 실내 또는 보호 실외 애플리케이션에 완벽한 선택입니다.
엔터테인먼트 장소를 위한 완벽한 제어 및 모니터링
Q-SYS 플랫폼은 행사장의 각 이해관계자에게 적합한 수준의 직관적인 사용자 제어 기능과 시스템 가시성을 배포할 수 있는 완벽한 기능의 제어 엔진을 제공하며, Q-SYS™ Reflect를 사용하면 어디서나 시스템 무결성을 원격으로 모니터링하고 관리할 수 있습니다.
원활한 Q-SYS 경험
PL 시리즈 고성능 라우드스피커는 포괄적인 Q-SYS 시스템 포트폴리오의 일부입니다.
부터 전체 공연장에 총체적인 오디오, 비디오 및 제어 경험을 제공합니다.
강당 또는 강의실에서 공연 예술 또는 스포츠 경기장까지.

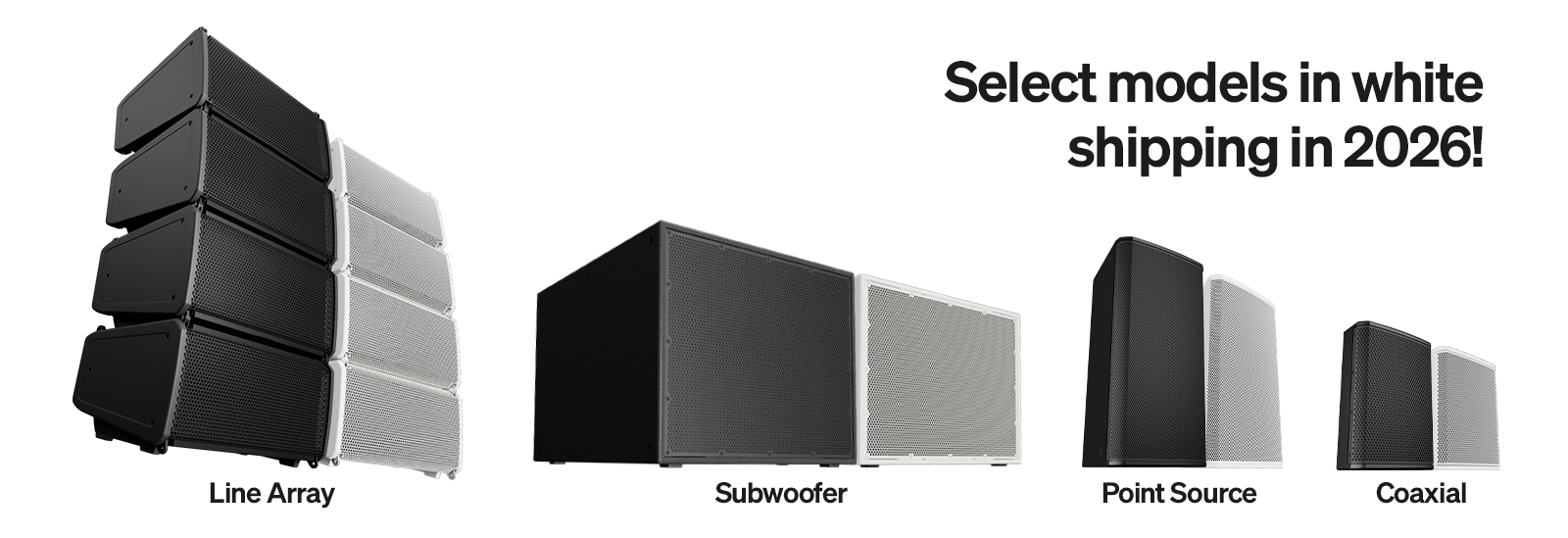

SELECT A MODEL
라인 배열
| PL-LA8 | PL-LA12 | |
| 인클로저 구성: | Bass Reflex, 투웨이 passive/bi-amp 라인 어레이 라우드스피커 | |
|---|---|---|
| 트랜스듀서: | LF: 8인치(200mm), 2인치(50mm) 보이스 코일, 네오디뮴 자석 HF: 압축 드라이버, 1.75인치(44mm) 보이스 코일 | LF: 12인치(320mm), 2.5인치(64mm) 보이스 코일, 네오디뮴 자석 HF: 2개 압축 드라이버, 1.75인치(44mm) 보이스 코일 |
| 커버리지(가로 x 세로): | 100° x 15° | 90° x 15° |
| 시스템 대역폭(EQ 사용 시 -10dB) | 61Hz-20kHz(subwoofer 미포함) | 53Hz-20kHz(subwoofer 미포함) |
| 시스템 감도 | 101.2 dB @ 1W/1m | 102.3 dB @ 1W/1m |
| 최대 SPL* (연속) | 126dB @ 1W/1m | 129dB @ 1W/1m |
| 시스템 전력 등급 | 46Vrms, 연속 250W @ 8Ω | 49Vrms, 연속 300W @ 8Ω |
| 커넥터 | Speakon NL4 2개(케이블 커넥터 미포함) 유로블록 1개(스피콘과 병렬): 단선 8-24 AWG, 4극 | |
| 권장 앰프 | Q-SYS CX-Q 시리즈 4채널 네트워크 앰프 CX-Q 8K4 채널당 최대 4개의 라우드스피커 CX-Q 4K4 채널당 최대 2개의 라우드스피커 | |
| 리깅 앵글 | 0.5, 1.5, 3, 4.5, 6, 8, 10, 12 | |
| 인클로저 소재: | 내충격 ABS | |
| 인클로저 색상: | 블랙(RAL 9011) | |
| 내후성 | IP54 스테인레스 나사 UV 및 부식 처리 그릴 알루미늄 리깅 그릴 뒤의 소수성 스테인리스 스틸 메시 글랜드가 있는 입력 컵(IP65) 실링 | |
| 치수 | 10.7 x 20.1 x 13.7인치 (272 x 512 x 349mm) | 15.4 x 24.4 x 15.8인치 (392 x 620 x 381mm) |
| 무게 | 30파운드(13.5kg) | 47파운드(21.5kg) |
| ||
* 여유 공간에서 축 방향으로 1m; 연속 IEC 노이즈 6dB crest factor into power rating
모든 사양은 예고 없이 변경될 수 있습니다.
포인트 소스
| PL-DC24 | PL-DC26 | PL-DC8 | PL-DC12 | |
| 트랜스듀서: | LF: 4인치(102mm), 1.3인치(33mm) 보이스 코일 2개, 네오디뮴 HF: 압축 드라이버, 1인치(25mm) 보이스 코일 | LF: 170mm(6인치), 1.7인치(44mm) 보이스 코일 2개, 네오디뮴 HF: 압축 드라이버, 1.75인치(44mm) 보이스 코일 | LF: 8인치(200mm), 2인치(50mm) 보이스 코일, 네오디뮴 HF: 압축 드라이버, 1.75인치(44mm) 보이스 코일 | LF: 12인치(320mm), 3인치(75mm) 보이스 코일, 네오디뮴 HF: 압축 드라이버, 3인치(75mm) 보이스 코일 |
|---|---|---|---|---|
| 인클로저 구성: | 베이스 리플렉스 인클로저의 투웨이, 패시브 포인트 소스 라우드스피커 | |||
| 커버리지(가로 x 세로): | 110° x 50° | 대칭: 120° x 50°, 90° x 50° 비대칭: 105° x 50° (재구성 가능한 하프 혼(horn) 어셈블리 포함) | 대칭: 90° x 50°, 70° x 50°, 110° x 50° 비대칭: 100° x 50°, 90° x 50°, 80° x 50° (재구성 가능한 하프 혼(horn) 어셈블리 포함) | |
| 시스템 감도 | 97.3 dB @ 1W/1m | 102.2 dB @ 1W/1m | 99.3 dB @ 1W/1m | 102dB @ 1W/1m |
| 최대 SPL* (연속) | 114 dB | 121 dB | 118 dB | 124 dB |
| 인클로저 소재: | 외장용 합판 | |||
| 인클로저 색상: | 블랙(RAL 9011) | |||
| 내후성 | IP54 외부 합판 스테인레스 나사 처리된 그릴 대 UV 및 부식 그릴 뒤의 소수성 스테인리스 스틸 그물망 폴리우레아 페인트 글랜드가 있는 입력 단자함(IP65) 실링 | |||
| 권장 앰프 | Q-SYS CX-Q 8K4 (채널당 최대 4개 Q-SYS CX-Q 4K4 (채널당 최대 3개) Q-SYS CX-Q 2K4 (채널당 최대 2개) | Q-SYS CX-Q 8K4 (채널당 최대 4개) Q-SYS CX-Q 4K4 (채널당 최대 2개) Q-SYS CX-Q 2K4 (채널당 최대 1개) | Q-SYS CX-Q 8K4 (채널당 최대 2개) Q-SYS CX-Q 4K4 (채널당 최대 1개) | |
| ||||
* 여유 공간에서 축 방향으로 1m; 연속 IEC 노이즈 6dB crest factor into power rating
모든 사양은 예고 없이 변경될 수 있습니다.
subwoofer
| PL-SUB10 | PL-SUB12 | PL-SUB15 | PL-SUB18 | |
| 트랜스듀서 | LF: 10인치(250mm), 3인치(75mm) 보이스 코일 | LF: 12인치(300mm), 3인치(75mm) 보이스 코일 | LF: 15인치(380mm), 4인치(100mm) 보이스 코일 | LF: 18인치(460mm), 4인치(100mm) 보이스 코일 |
| 인클로저 구성 | 베이스 리플렉스 인클로저의 passive subwoofer | |||
| 커버리지 | 전방향성의 | Q-SYS에서 무지향성 또는 단일지향성 방사 모드를 선택할 수 있습니다. cardioid 설정에는 최소 두(2) 개의 유닛이 필요합니다. | ||
| 시스템 대역폭(EQ 사용 시 -10dB) | 43-100Hz 43-110Hz 43-140Hz | 40-100Hz 40-110Hz 40-140Hz | 38-100Hz 38-110Hz 38-140Hz | 34-100Hz 34-110Hz 34-140Hz |
| 시스템 감도 | 90dB 1W/1m | 93dB 1W/1m | 97.5 dB 1W/1m | 96dB 1W/1m |
| 최대 SPL* (연속) | 132 dB | 137 dB | 139 dB | 140 dB |
| 인클로저 재료 | 외장용 합판 | |||
| 인클로저 색상 | 블랙(RAL 9011) | |||
| 커넥터 | Speakon NL4 2개(케이블 커넥터 미포함) 유로블록 1개(스피콘과 병렬): 단선 8-24 AWG, 4극 | |||
| 내후성 | IP54 외부 합판 스테인레스 나사 처리된 그릴 대 UV 및 부식 그릴 뒤의 소수성 스테인리스 스틸 그물망 폴리우레아 페인트 글랜드가 있는 입력 컵(IP65) 실컵 | |||
| 권장 앰프 | Q-SYS CX-Q 8K4 (채널당 최대 2개) Q-SYS CX-Q 4K4 (채널당 최대 1개) | Q-SYS CX-Q 8K4 (채널당 최대 1개) | ||
| 치수 | 10.8 x 16.7 x 20인치 (275 x 425 x 510mm) | 12.7 x 20.6 x 24인치 (325 x 525 x 610mm) | 14.7 x 23.5 x 27.1인치 (375 x 598 x 690mm) | 20.9 x 24.4 x 29.15인치 (531 x 620 x 740.6mm) |
| 무게 | 41.8파운드(18.96kg) | 53.1파운드(24.1kg) | 80파운드(36.3kg) | 102.2파운드(46.3kg) |
* 여유 공간에서 축 방향으로 1m; 연속 IEC 노이즈 6dB crest factor into power rating
모든 사양은 예고 없이 변경될 수 있습니다.
동축
| PL-CA5 | PL-CA6 | PL-CA8 | PL-CA12 | PL-CA15 | |
| 인클로저 구성 | 베이스 리플렉스 인클로저의 투웨이 풀레인지 동축 라우드스피커 | ||||
| 트랜스듀서 | LF: 5인치(127mm), 1.5인치(38mm) 보이스 코일 동축 트위터: 25mm 보이스 코일 1개 | LF: 6인치(170mm), 1.75인치(44.5mm) 보이스 코일 동축 HF: 압축 드라이버, 1.4인치(35.5mm) 보이스 코일 | LF: 8인치(200mm), 2인치(50.8mm) 보이스 코일, 네오디뮴 동축 HF: 압축 드라이버, 1.4인치(35.5mm) 보이스 코일 | LF: 12인치(320mm), 3인치(72.6mm) 보이스 코일, 네오디뮴 동축 HF: 압축 드라이버, 3인치(76.2mm) 보이스 코일 | LF: 15인치(380mm), 3인치(72.6mm) 보이스 코일, 네오디뮴 동축 HF: 압축 드라이버, 3인치(76.2mm) 보이스 코일 |
| 커버리지 | 115° 원뿔형 DMT | 115° 원뿔형 DMT | 110° 원뿔형 DMT | 80° 원뿔형 DMT | 80° 원뿔형 DMT |
| 시스템 대역폭(EQ 사용 시 -10dB) | 76Hz - 20kHz (서브우퍼 없음) | 61Hz - 20kHz (서브우퍼 없음) | 59Hz -20kHz (서브우퍼 없음) | 38Hz -20kHz (서브우퍼 없음) | 37Hz -20kHz (서브우퍼 없음) |
| 시스템 감도 | 88dB 1W/1m | 93dB 1W/1m | 97 dB 1W/1m | 102 dB 1W/1m | 100 dB 1W/1m |
| 최대 SPL* (연속) | 107 dB | 111 dB | 115dB(passive모드) 116dB(bi-amp) | 119dB(passive모드) 120.5dB(bi-amp) | 120dB(passive모드) 122dB(bi-amp) |
| 커넥터 | 1x 유로블록: 단선 14 AWG, 4극 | 1x 유로블록: 단선 14 AWG, 4극 | 2x Speakon NL4 1x 유로블록: 단선 8 AWG, 4극 | 2x Speakon NL4 1x 유로블록: 단선 8 AWG, 4극 | 2x Speakon NL4 1x 유로블록: 단선 8 AWG, 4극 |
| 권장 앰프 | CX-Q 8K4 (채널당 최대 8개) CX-Q 4K4 (채널당 최대 4개) CX-Q 2K4 (채널당 최대 2개) | CX-Q 8K4 (채널당 최대 4개) CX-Q 4K4 (채널당 최대 3개) CX-Q 2K4 (채널당 최대 2개) | CX-Q 8K4 (채널당 최대 4개) CX-Q 4K4 (채널당 최대 2개) CX-Q 2K4 (채널당 최대 1개) | CX-Q 8K4 (채널당 최대 2개) CX-Q 4K4 (채널당 최대 1개) | CX-Q 8K4 (채널당 최대 2개) CX-Q 4K4 (채널당 최대 1개) |
| 인클로저 소재: | 외장용 합판 | ||||
| 인클로저 색상: | 블랙(RAL 9011) | ||||
| 내후성 | IP54 외부 합판 스테인레스 나사 처리된 그릴 대 UV 및 부식 그릴 뒤의 소수성 스테인리스 스틸 그물망 폴리우레아 페인트 글랜드가 있는 입력 컵(IP65) 실컵 | ||||
| 치수 | 7.1 x 7.9 x 7.1인치 (181 x 200 x 180mm) | 12.5 x 8.7 x 7.1인치 (316 x 220 x 180.5mm) | 16.1 x 11 x 9.3인치 (410 x 280 x 236mm) | 23.5 x 15.7 x 13.8인치 (597 x 400 x 350.4 mm) | 26 x 17.3 x 15.2인치 (660 x 440x 386.5mm) |
| 무게 | 8.8파운드(4kg) | 13.4파운드(6.1kg) | 24파운드(10.9kg) | 44파운드(20kg) | 50.7파운드(23kg) |
| 옵션 액세서리(별도 판매) | PL-CA5-YM 수평 요크 마운트 PL-DC24-FM 매립형 마운트(천장 또는 벽면) | PL-CA6-YM 수평 요크 마운트 | PL-CA8-YM 수평 요크 마운트 | PL-CA12-YM 수평 요크 마운트 PL-CA12-SL PL-SUB15와 함께 PL PL-CA12 를 지탱하여 설치하는 링크 | PL-CA15-YM 수평 요크 마운트 |
* 여유 공간에서 축 방향으로 1m; 연속 IEC 노이즈 6dB crest factor into power rating
모든 사양은 예고 없이 변경될 수 있습니다.
데모에 관심이 있으신가요?
Q-SYS 전문가가 다양한 애플리케이션에서 고출력이 필요한 모든 Q-SYS 시스템에 프리미엄 사운드를 제공할 수 있는 PL 시리즈 성능 라우드스피커 포트폴리오를 시연할 수 있습니다.
