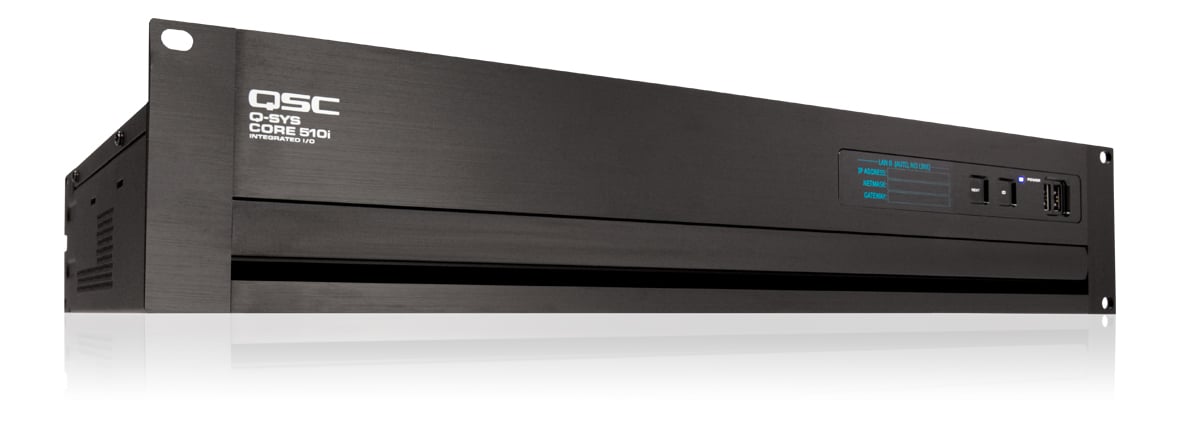

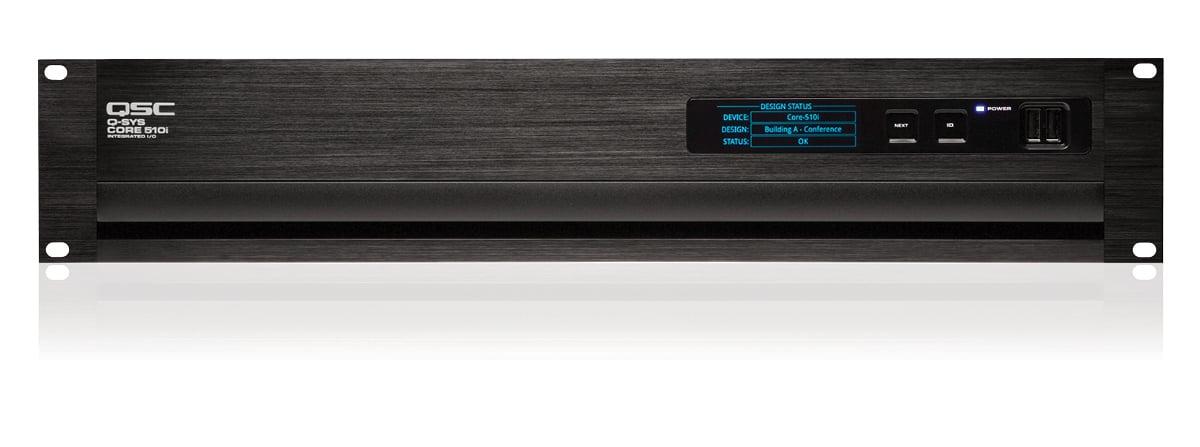

Core 510i
Q-SYS 통합 Core 프로세서
Q-SYS™ Core 510i 프로세서는 오디오, 비디오 및 제어 처리 시스템으로, 인텔™ CPU와 마더보드는 물론 Q-SYS가 개발한 전용 Linux™ 실시간 운영 체제를 활용하여 다음과 같은 AV 시스템에 동급 최고의 기능을 제공합니다. 모든 규모.
Q-SYS Core 510i 프로세서는 모든 Q-SYS Core 중 가장 유연한 오디오 I/O를 제공하며, 다양한 아날로그, 디지털 및 네트워크 오디오 연결이 필요한 애플리케이션에 완벽합니다. 이 제품은 8개의 온보드 I/O 카드 슬롯을 갖추고 있어 모든 Q-SYS Type-II I/O 카드 조합으로 장착할 수 있어 다양한 연결 옵션을 제공합니다.
이 제품은 단종되었습니다. 남은 재고 여부는 Q-SYS 지역 영업 담당자에게 문의하세요.

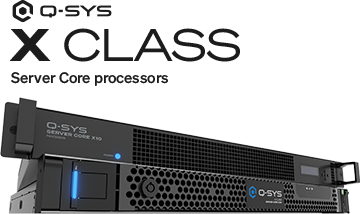

대체품으로 Q-SYS X Class Server Core와 QIO를 고려하세요:
- Server Core X10 은 최대 256 x 256의 네트워크 오디오 I/O를 applications 위한 유연하고 확장 가능한 오디오, 비디오 및 제어 솔루션을 제공하는 엔터프라이즈급 서버입니다.
- Server Core X20r 은 최대 384 x 384의 네트워크 오디오 I/O를 applications 의 요구 사항을 충족하는 이중 전원 공급 장치를 갖춘 엔터프라이즈급 Dell 서버입니다.
- QIO 시리즈 는 네트워크에 연결되지 않은 오디오 및 제어 장치를 통합하는 데 사용할 수 있습니다.
기능 & 이점
- 256 x 256의 네트워크 오디오 채널(Q-LAN / AES67)
- 8개의 개방형 Q-SYS IO 카드 슬롯을 통해 온보드 I/O 구성 가능
- 64개의 AEC 프로세서
- 최대 14개의 Q-SYS NM-T1 네트워크 마이크 지원
- 최대 128 x 128의 Dante 오디오 채널(8 x 8 포함)
- 모든 기능을 갖춘 Q-SYS 제어 엔진(옵션 기능 라이선스 포함)
- 16 x 16 GPIO
Q-SYS 운영 체제: 표준 컴퓨터 하드웨어와 IT 업계 네트워킹 프로토콜을 사용하여 구축된 전용 Linux™ 실시간 OS에서 오디오, 비디오 및 제어 프로세싱.
다양한 I/O 옵션: 유연한 섀시의 Q-SYS Core 프로세싱 8개의 온보드 I/O 카드 슬롯이 있으며, 유연성을 극대화하기 위해 Dante™ 와 같은 브리지 네트워크를 포함하여 Q-SYS I/O 카드 의 모든 조합으로 장착할 수 있습니다.
Q-SYS 코어 모드: 새로운 Q-SYS AV-to-USB 브리징 솔루션과의 통합 및 온보드 음향 반향 제거(AEC) 처리를 포함한 모든 오디오, 비디오 및 제어 처리 요구 사항을 위한 풍부한 원시 처리 성능을 제공하여 다음 기능을 제공합니다. 여러 개의 중소규모 회의 공간 또는 하나의 큰 공간을 관리합니다.
I/O 프레임 모드: 최대 128 x 128의 오디오 채널을 Q-SYS 시스템에 통합하여 별도의 Q-SYS Core 프로세서에서 처리할 수 있는 기능을 제공합니다.
외부 장치 제어: TCP/IP, RS232 및 GPIO 를 사용하여 외부 장치를 제어하고 인터페이스합니다.
주변기기 통합: Q-SYS 네트워크 주변 장치 카탈로그에는 앰프, 터치스크린 컨트롤러, 페이징 스테이션, I/O 채널 확장기, 네트워크 카메라, 네트워크 마이크 및 네트워크 라우드 스피커가 포함됩니다.
통합 소프트웨어 플랫폼: 통합자는 소규모에서 대규모 시스템으로 확장하기 위해 여러 플랫폼을 배울 필요가 없는 하나의 소프트웨어 설계 도구에 대한 단일 교육 투자를 받습니다. 또한 Q-SYS 플랫폼을 사용하면 변화하는 보안 환경에 더 빠르게 규정 준수할 수 있습니다.
| 시스템 하드웨어 | Q-SYS Core 510i 통합 프로세서 |
| Description | I/O(또는 "I/O 프레임 모드"의 경우 I/O 프레임 주변기기)가 통합된 시스템 프로세서 및 제어 엔진 |
| 채널 용량 | |
| 총 네트워크 I/O 채널 | 256 × 256 |
| 전체 네트워크 I/O 스트림 | 256 x 256 |
| 오디오 I/O 용량 | 8개의 오디오 I/O 카드 슬롯 - 최대 128 × 128의 온보드 I/O 채널 수용 |
| AEC 채널 용량 | 200ms 테일 길이에서 64개 ("Q-SYS Core 모드"에서만 사용 가능) |
| Q-SYS NM-T1 용량 | 14 |
| 멀티트랙 플레이어 용량 | 16개 트랙, 128개 트랙으로 확장 가능("Q-SYS Core 모드"에서만 사용 가능) |
| 미디어 드라이브 용량 | 기본 드라이브에 약 6GB ("Q-SYS Core 모드"에서 액세스 가능, 업그레이드 옵션 사용 가능) |
| 컨트롤 | |

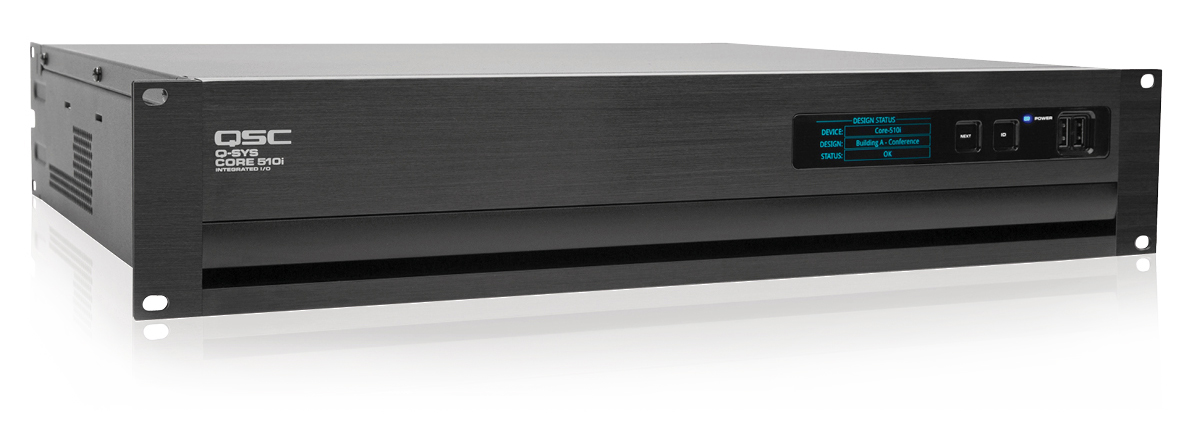

| 전면 패널 컨트롤 | "NEXT" OLED 페이지 앞으로 정전식 터치 버튼 |
| 전면 패널 커넥터 | AUX USB: USB 호스트 × 2(A형 커넥터) |

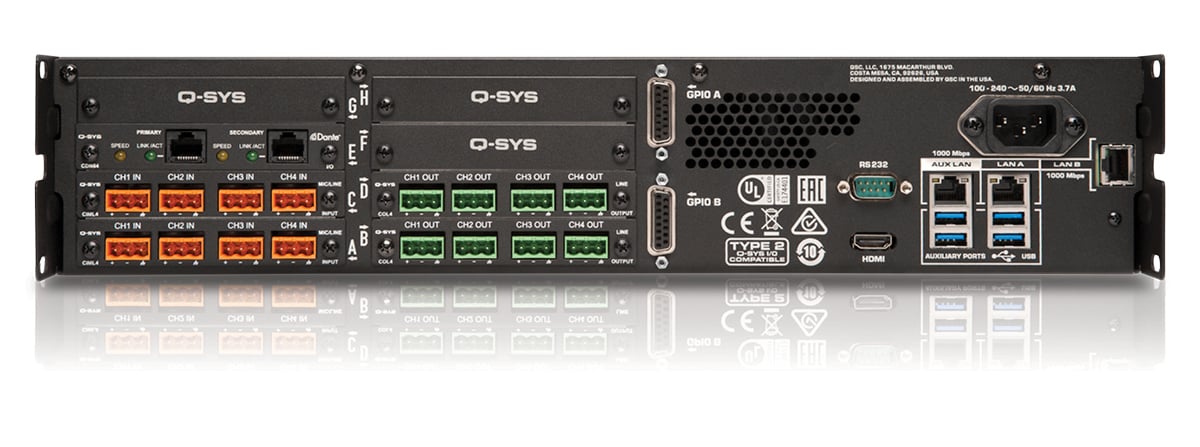

| 후면 패널 커넥터 | RS232: 수 9핀 D 셸 커넥터(DE-9) |
| 라인 전압 | 100VAC - 240VAC, 50~60Hz |
| 현재 무승부 | 최대 3.7A @100VAC (실제 전류 소비는 I/O 카드 및/또는 미디어 드라이브, DSP 로딩 및 네트워크 로딩과 같은 구성 옵션에 따라 다름) |
| 작동 온도 범위 | 0°C - 50°C |
| BTU/시간 | 600 (일반 부하에서 전력 변환 추정치) |
| 습도 | 최대 85% RH |
| 규제 | FCC 47 CFR 파트 15 클래스 A, IC ICES-003, CE(EN55032, EN55035), EU RoHS 지침 2011/65/EU, WEEE 지침 2012/19/EU, 중국 RoHS 지침 GB/T26572, EAC, RTL, UL, C-UL |
| 제품 치수 | 89 × 483 × 381mm 3.5 × 19 × 15인치 |
| 배송 상자 크기 | 165 × 597 × 508mm 6.5 × 23.5 × 20인치 |
| 배송 무게 | 23파운드 최소 (I/O 카드를 설치하면 배송 무게가 증가합니다.) |
| 포함된 액세서리 | 6피트 UL/CSA/IEC 라인 코드, 설치 설명서, I/O 커넥터(유로 스타일 단자 블록이 있는 I/O 카드 구매 시 포함) |
All specifications are subject to change without notice.
