Core 110f
Q-SYS 네트워크 + 아날로그 I/O 프로세서(v2)

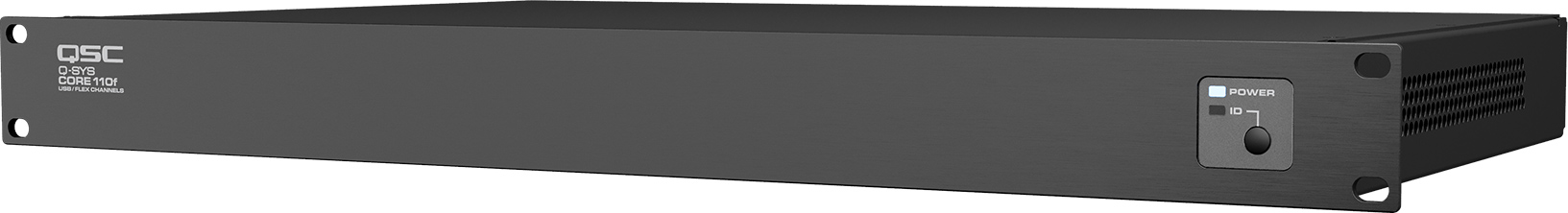

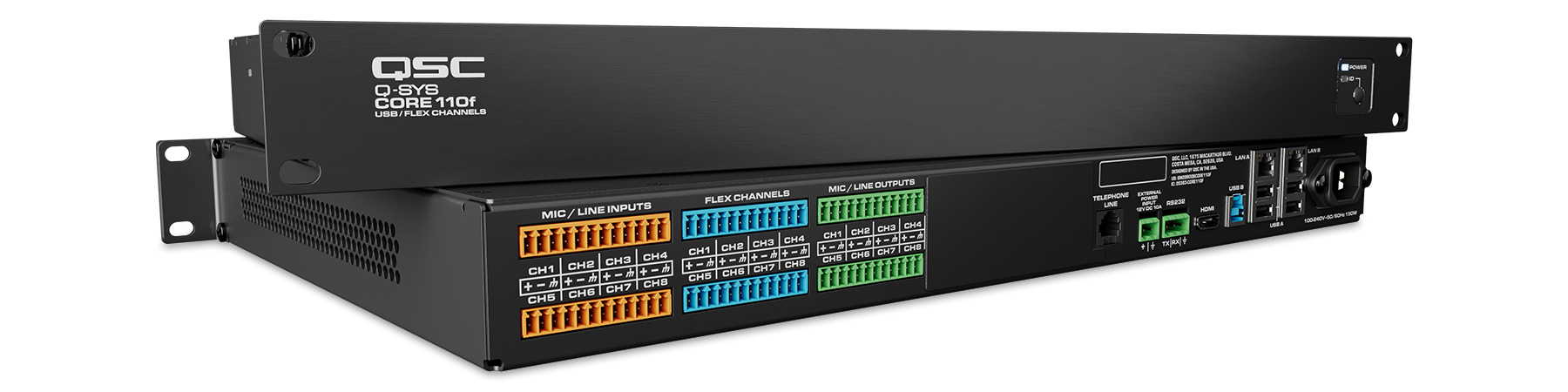

Q-SYS™ Core 110f v2 프로세서는 아날로그 및 네트워크 채널이 혼합된 설치를 위한 완전히 통합된 오디오, 비디오 및 제어 솔루션을 제공하여 최대 규모의 엔터프라이즈 규모 배포를 통해 중규모 회의실을 지원합니다.
참고 사항

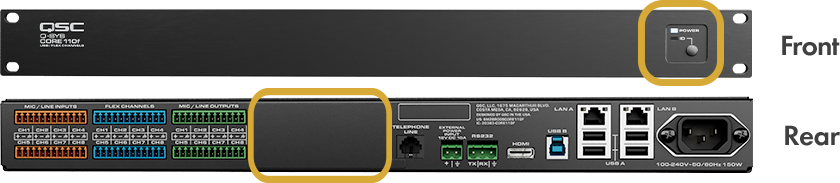

기능 변경 사항: 구성 요소 공급망 문제를 완화하고 고객에게 안정적인 공급을 계속하기 위해 Core 110f 는 더 이상 16 x 16 GPIO 를 제공하지 않습니다. 또한 OLED 디스플레이와 2개의 USB 타입 A 포트는 간소화되고 기능적으로 비슷한 솔루션으로 교체되었습니다.
자세히 알아보기기능 & 이점
- 128 x 128 total network I/O channels
- 64 x 64 total network I/O streams
- 구성 가능한 플렉스 채널 8개를 포함한 24개의 아날로그 I/O 채널
- 16배속 AEC 프로세서
- 최대 4개의 Q-SYS NM-T1 네트워크 마이크 지원
- 최대 32 x 32의 Dante 오디오 채널(8 x 8 포함)
- USB AV 브리징(16 x 16 오디오 + Q-SYS 카메라 지원)
- 모든 기능을 갖춘 Q-SYS 제어 엔진(옵션 기능 라이선스 포함)
- 외부 USB 오디오 장치 호스트
- 최대 4배의 VoIP 인스턴스
동급 최고의 I/O: Core 110f 는 24개의 I/O + USB, POTS 및 VoIP를 동시에 지원하며 시중에서 판매되는 단일 SKU, 단일 섀시 제품에서 최고의 I/O 비율을 제공합니다.
8개의 유연한 채널: 여러 SKU와 맞춤형 주문의 번거로움 없이 카드 기반 DSP 솔루션의 거의 모든 유연성을 제공합니다.
QIO 시리즈로 네트워크 I/O 연결 확장: QIO 시리즈를 사용하면 가장 편리한 위치에서 Q-SYS 시스템에 네트워크 I/O 연결을 빠르게 추가할 수 있습니다. 6개 모델 각각은 마이크/라인 오디오 I/O부터 제어(IR, 직렬 또는 GPIO)까지 다양한 특정 연결 유형을 지원합니다. 자세히 알아보기.
진정한 IT 소프트웨어 통합: Q-SYS 운영 체제는 경쟁 제품에서 볼 수 있는 고정된 하드웨어 한계에서 자유로운 진정한 IT 통합 솔루션입니다. 이를 통해 레이어 3 라우팅, LDAP 연락처 서버 통합, SNMP 모니터링과 같은 더 많은 기능은 물론 암호로 서명된 펌웨어 업데이트, 암호화된 데이터 전송 및 저장과 같은 AV 시스템을 위한 최신 소프트웨어 기반 보안과 같은 기능을 사용할 수 있습니다.
소프트웨어 기반 회의 기술 애플리케이션 제품군: Q-SYS에서 처음부터 구축하여 추가 하드웨어 없이도 지속적인 개선이 가능합니다. 이 제품군에는 차세대 음향 반향 제거(AEC), 다중 인스턴스 SIP 소프트폰, 게인 공유, 게이팅 오토믹서 및 역할 기반 액세스 제어가 포함되어 있습니다.
통합 소프트웨어 플랫폼: 통합자는 소규모에서 대규모 시스템으로 확장하기 위해 여러 플랫폼을 배울 필요가 없는 하나의 소프트웨어 설계 도구에 대한 단일 교육 투자를 받습니다.
이제 Q-SYS Core 110f 에서 소프트웨어 기반 Dante 가 지원됩니다.
8x8 | 16x16 | 32x32
| 모델 Core 110f | |
| 입력 주파수 응답 | |
| 20Hz ~ 20kHz @ +21dBu | +0.05dB/-0.5dB |
| 입력 THD+N @ 1KHz | |
| @ +21dBu 감도 & +21dBu 입력 | < 0.1% |
| @ +21dBu 감도 & +10dBu 입력 | < 0.0015% |
| @ +10dBu 감도 & +8dBu 입력 | < 0.0007% |
| @ -10dBu 감도 & -10.5dBu 입력 | < 0.0006% |
| @ -39dBu 감도 & -39.5dBu 입력 | < 0.007% |
| EIN (가중치 없음, 20Hz ~ 20kHz) | < -121dB |
| 입력 간 누화 @1kHz | >110dB 일반, 최대 90dB |
| 입력 다이나믹 레인지 | |
| @ +21dBu 감도 | > 109.5dB |
| @ +10dBu 감도 | > 106.4dB |
| @ -10dBu 감도 | > 104.6dB |
| @ -39dBu 감도 | > 104.6dB |
| 입력 공통 모드 노이즈 제거 | |
| @ +21dBu 감도 | |
| @ +10dBu 감도 | 56.5 |
| @ -10dBu 감도 | 73.2 |
| @ -39dBu 감도 | 63.2 |
| 입력 임피던스(밸런스드) | 5K 표준 ohm |
| 입력 감도 범위(1dB 단계) | -39dBu 최소 ~ +21dBu 최대 |
| 팬텀 파워 | +48V DC, 입력당 최대 10mA |
| 샘플링 속도 | 48kHz |
| A/D - D/A 컨버터 | 24비트 |
| 전체 치수/무게 | 장치 높이: 44mm(1.75인치) 장치 너비: 483mm(19인치) 장치 깊이: 282.5mm(11.12인치) 장치 무게: 5kg(11파운드) 배송 높이: 152mm(6인치) 배송 너비: 584mm (23인치) 배송 깊이: 356mm(14인치) 배송 무게: 5.6kg(12.4파운드) |
| 출력 주파수 응답 | |
| 20Hz ~ 20kHz @ 모든 설정 | +0.2/-0.5dB |
| 출력 THD | 0.003%, +10dBu 최대 출력 레벨 |
| 출력 누화 @1khZ | >100dB 일반, 최대 90dB |
| 출력 다이나믹 레인지 | > 108 dB |
| 출력 임피던스(밸런스드) | 220 0hms |
| 출력 레벨 범위 : (1dB 단계) | -39dBu 최소 ~ +21dBu 최대 |
| USB B | |
| 비트 심도 | 16비트 |
| 채널 수 | 최대 16 × 16 |
| 샘플 레이트 | 48kHz |
| 환경 | |
| 전력 소비 | 60와트, 일반. 최대 120와트 |
| BTU/열 부하: | 205BTU/시간 |
| 일반 사항 | |
| 규정 준수 | FCC 파트 15B(미국), FCC 파트 68 / TIA-968-B(미국), JATE(일본), AS/ACIF S002(호주), PTC200(뉴질랜드), ES203 021(유럽), ANATEL 결의안 473(브라질) ), NOM-151-SCTI(멕시코), PSTN01(대만), 캐나다 산업성 CS-03(캐나다), CE 마크(유럽), UL 및 C-UL 등재(미국 & 캐나다), RCM(호주), EAC( 유라시아 관세 동맹) & RoHS 지침(유럽) |
All specifications are subject to change without notice.
