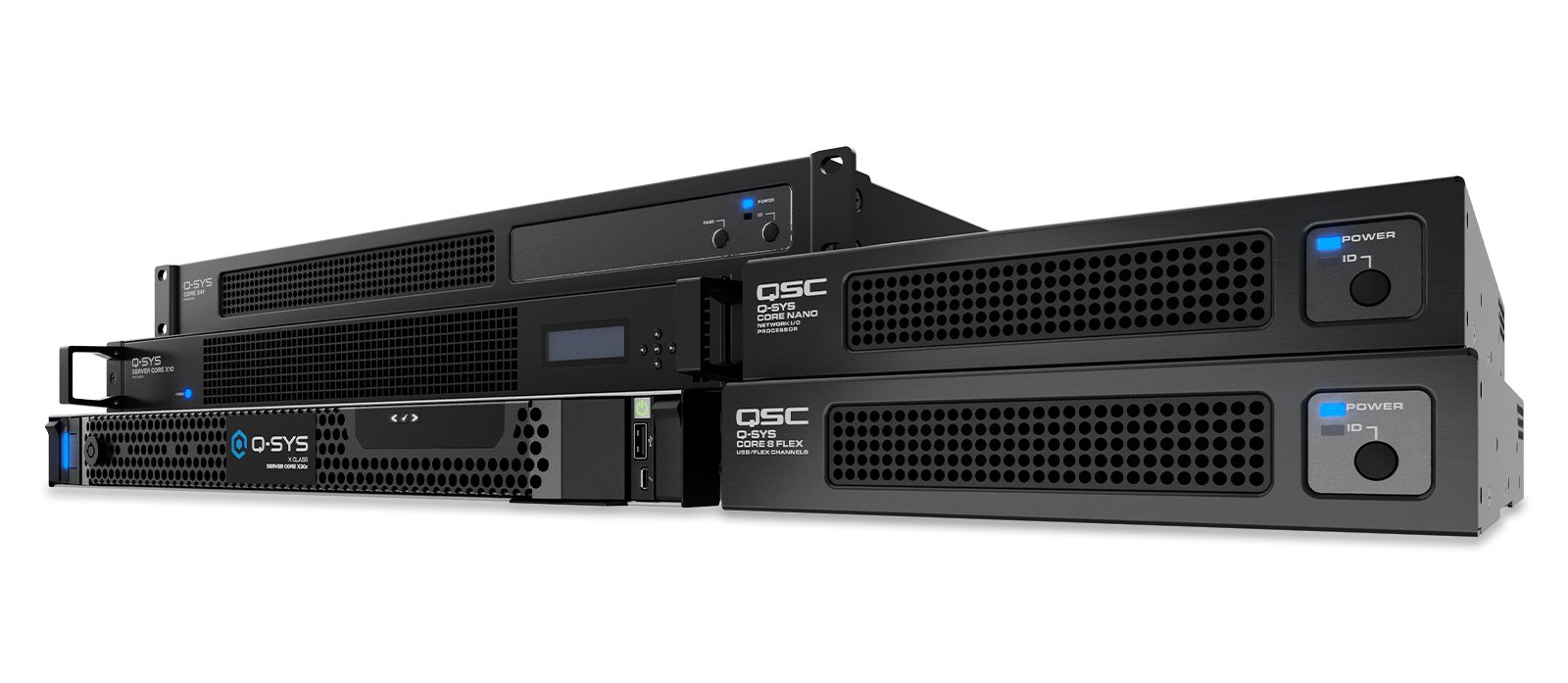

Q-SYS 통합 오디오, 비디오 및 제어 프로세서
Q-SYS Core 프로세서는 Q-SYS 풀 스택 AV 플랫폼에 의해 구동되어 광범위한 applications 에서 고유한 경험을 위한 블랭크 캔버스를 활성화하는 완전히 통합된 오디오, 비디오 및 제어 솔루션을 제공합니다. 각 Q-SYS Core 동일한 단일 소프트웨어 기반 기반을 기반으로 구축되어 기업 및 Higher 교육부터 호스피탈리티, 엔터테인먼트 및 그 이상에 이르기까지 각 고유한 설치의 processing , I/O 및 규모 요구 사항에 따라 적합한 프로세서를 선택할 수 있습니다.
통합 오디오, 비디오 및 제어
Q-SYS 지능형 플랫폼 OS는 오디오, 비디오 및 제어 엔진이 통합되어 있어 추가 하드웨어 비용, 프로그래밍 비용, 이질적인 DSP, 제어 processing 및 비디오 장치를 통합하여 발생하는 장애 지점을 제거하여 시스템 설계 및 배포를 간소화합니다.
강력한 제어
Q-SYS Core 프로세서 포트폴리오는 feature license 없이도 Q-SYS 제어 엔진의 모든 기능을 활용하여 각 고유한 공간에 대한 사용자 제어 & 자동화 경험을 쉽게 설계하고 제공할 수 있습니다. 당사의 강력한 제어 엔진은 기본 Q-SYS 제품 및 타사 통합을 관리할 수 있는 코드 없는 옵션을 포함하여 확장 가능한 단일 플랫폼 내에서 모든 프로그래밍 편의성 수준에 맞는 도구를 제공합니다.
applications 에 적합한 프로세서
당사의 포괄적인 Q-SYS processing 포트폴리오는 각 고유한 applications 에 적합한 전력, I/O 및 확장 요구 사항을 충족하는 Q-SYS Core 있도록 보장합니다. Q-SYS Core는 강력한 processing 와 맞춤형 네트워크 및/또는 온보드 I/O 용량을 결합하여 협업, Higher , 접객업 등에서 회의실 내, 하이브리드 또는 중앙 집중식 processing 지원합니다.
Full Stack AV
Q-SYS 프로세서는 데이터, 장치, 클라우드 우선 오픈 Architecture 통합하는 Q-SYS Full Stack AV 플랫폼으로 구동되어 보다 간편한 통합과 소프트웨어 기반 확장성을 제공하는 완전 통합형 오디오, 비디오 및 제어 솔루션을 제공합니다.
Q-SYS Core 프로세서 비교
| Core Nano | Core 8 Flex | NV-32-H (core 지원) | Core 110f | Core 24f | Server Core X10 | Server Core X20r | Core 5200 | |
| 총 네트워크 I/O 채널 | 64 x 64 | 64 x 64 | 64 x 32 | 128 x 1281 | 160 x 160 | 256 x 256 | 384 x 384 | 512 x 512 |
| 전체 네트워크 I/O 스트림 | 32 x 32 | 32 x 32 | 32 x 16 | 64 x 64 | 80 x 80 | 128 x 128 | 192 x 192 | 256 x 256 |
| 온보드 I/O | - | 8 flex | HDMI(포트당 8채널) 스테레오 3.5mm(2 x 2) | 8x 입력, 8x 출력, 8x 플렉스 | 8x 입력, 8x 출력, 8x 플렉스 | - | - | - |
| 단테 채널 | 8 x 8 포함 (최대 32 x 32까지 라이선스 가능) | 8 x 8 포함 (최대 32 x 32까지 라이선스 가능) | 없음 (최대 32 x 32까지 라이선스 가능) | 8 x 8 포함 (최대 32 x 32까지 라이선스 가능) | 8 x 8 포함 (최대 64x64 라이선스 가능) | 8 x 8 포함 (최대 128 x 128 라이선스 가능) | 8 x 8 포함 (최대 256 x 256 라이선스 가능) | 8 x 8 포함 (최대 512 x 512까지 라이선스 가능) |
| 미디어/WAN 스트림 채널 용량 | 12 x 12 | 12 x 12 | 12 x 12 | 24시간 x 24시간 | 36 x 36 | 64 x 64 | 96 x 96 | 256 x 256 |
| USB 오디오 채널 | 8 x 8 | 8 x 8 | 3 x 3 | 16 x 16 | 16 x 16 | - | - | - |
| AEC 채널(200ms) | 8 | 8 | 8 | 16 | 24 | 64 | 128 | 160 |
| VoIP 소프트폰 | 2 | 2 | 1 | 4 | 8 | 32 | 64 | 64 |
| 로컬 HDMI 스위칭 | 아니요 | 아니요 | yes | 아니요 | 아니요 | 아니요 | 아니요 | 아니요 |
| 통합 USB 오디오/비디오 브리징 | yes | yes | yes | yes | yes | 아니요 | 아니요 | 아니요 |
| 멀티트랙 녹음/재생 채널 | 4채널 녹화/16채널 재생 (32채널로 확장 가능) | 4채널 녹화/16채널 재생 (32채널로 확장 가능) | 4채널 녹화 / 16채널 재생 | 4채널 녹화/16채널 재생 (32채널로 확장 가능) | 4채널 녹화/16채널 재생 (64채널로 확장 가능) | 4채널 녹화/16채널 재생 (128채널로 확장 가능) | 4채널 녹화/16채널 재생 (256채널로 확장 가능) | 4채널 녹화/16채널 재생 (128채널로 확장 가능) |
| 온보드 GPIO2 | - | 8 x 8 | 2 x 3 | - | 8 x 8 | - | - | - |
| 온보드 RS232 제어 포트2 | 2 | 2 | 1 | 1 | 2 | 1 | 1 | 1 |
| 주변기기 수3 | 32 | 32 | 32 | 32 | 96 | 256+ | 256+ | 256+ |
| 크기 | 1/2 랙, 1RU | 1/2 랙, 1RU | 1/2 랙, 1RU | 1RU | 1RU | 1RU | 1RU | 2RU |
| Details | Details | Details | Details | Details | Details | Details | Details |
1. USB 비디오 브리징 기능 사용 시 80x64
2. 추가 GPIO 또는 RS232 I/O의 경우 QIO 시리즈를 고려하세요.
3. 주변기기 제한에 대한 자세한 내용은 Q-SYS 디자이너 도움말 파일을 참조하세요.
| Core 510i | Core 610 | |
| 총 네트워크 I/O 채널 | 256 x 256 | 256 x 256 |
| 전체 네트워크 I/O 스트림 | 256 x 256 | 256 x 256 |
| 온보드 I/O | 최대 128 x 128 (8x I/O 카드 슬롯) | - |
| 단테 채널 | 8 x 8 포함 (최대 128 x 128 라이선스 가능) | 8 x 8 포함 (최대 256 x 256 라이선스 가능) |
| 미디어/WAN 스트림 채널 용량 | 64 x 64 | 64 x 64 |
| USB 오디오 채널 | - | - |
| AEC 채널(200ms) | 64 | 64 |
| VoIP 소프트폰 | 64 | 64 |
| 로컬 HDMI 스위칭 | 아니요 | 아니요 |
| 통합 USB 오디오/비디오 브리징 | 아니요 | 아니요 |
| 멀티트랙 녹음/재생 채널 | 4채널 녹화/16채널 재생 (256채널로 확장 가능) | 4채널 녹화/16채널 재생 (128채널로 확장 가능) |
| 온보드 GPIO2 | 16 x 16 | - |
| 온보드 RS232 제어 포트2 | 1 | 1 |
| 주변기기 수3 | 128 | 256+ |
| 크기 | 2RU | 1RU |
| Details | Details |
1. USB 비디오 브리징 기능 사용 시 80x64
2. 추가 GPIO 또는 RS232 I/O의 경우 QIO 시리즈를 고려하세요.
3. 주변기기 제한에 대한 자세한 내용은 Q-SYS 디자이너 도움말 파일을 참조하세요.
