QIO 시리즈 네트워크 오디오 확장 장치
Q-SYS 네트워크 마이크/라인 I/O 확장 장치

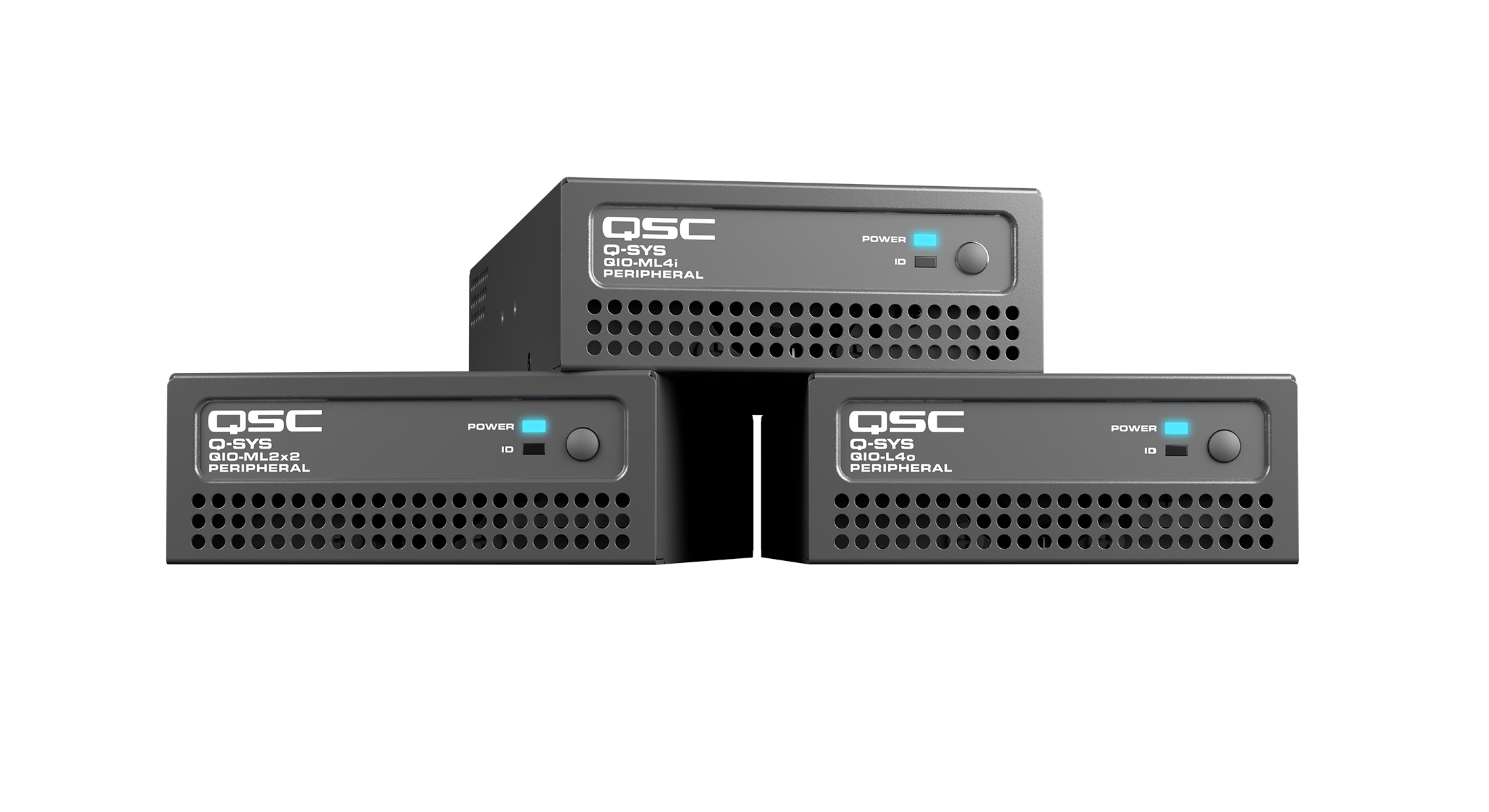

Q-SYS QIO 시리즈 네트워크 오디오 I/O 확장 장치는 Q-SYS 시스템의 기능을 확장하고 네트워크에 연결되지 않은 오디오 장치와의 간소화된 상호 운용성을 가능하게 합니다. 로컬 I/O를 처리 하드웨어에서 분리하여 QIO 시리즈는 쉽게 확장 가능한 모듈식 네트워크 I/O를 제공하여 원하는 토폴로지를 지원합니다. 소비자 또는 전문 오디오 장치를 Q-SYS 시스템에 통합할 수 있는 마이크/라인 연결을 제공하는 세 가지 모델이 있습니다.
기능 & 이점
- Q-SYS용 기본 네트워크 오디오 I/O 솔루션

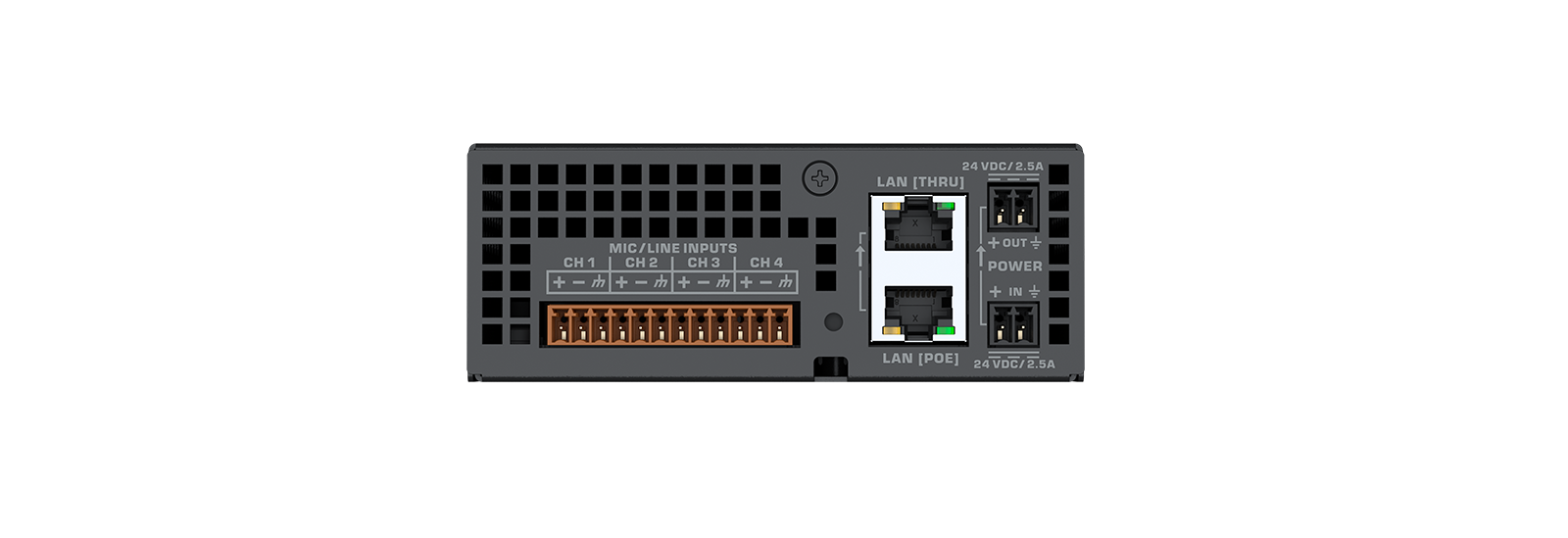

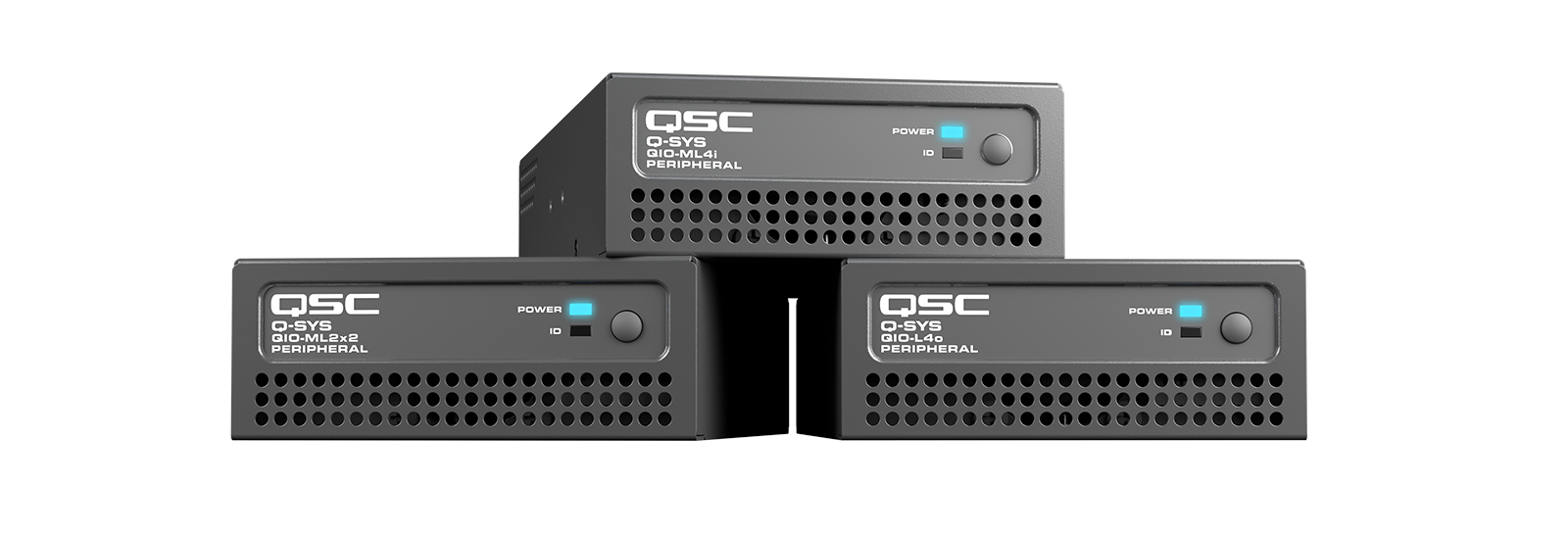

- QIO-ML4i: 4개의 마이크/라인 입력
- QIO-L4o: 라인 출력 4개

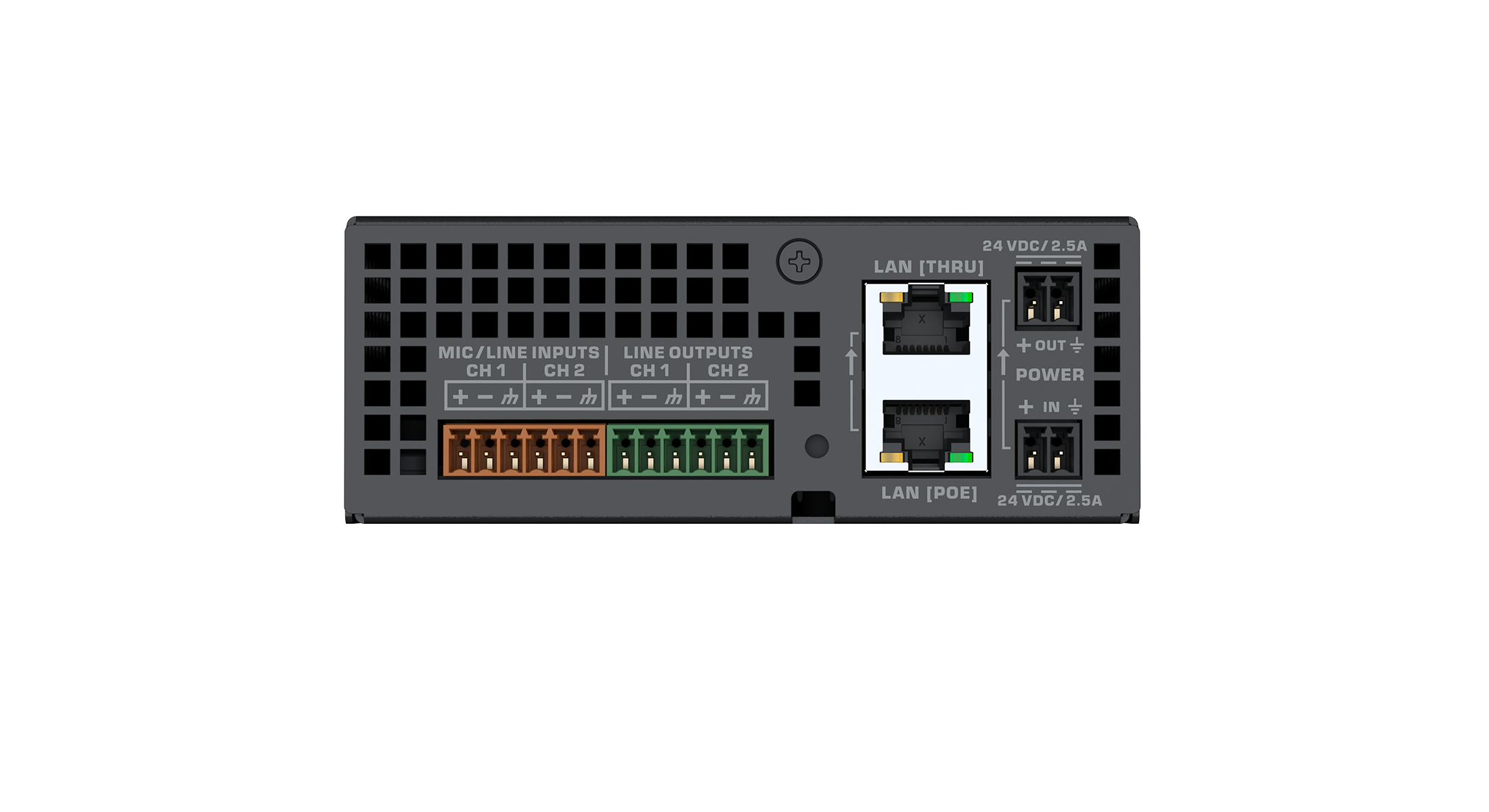

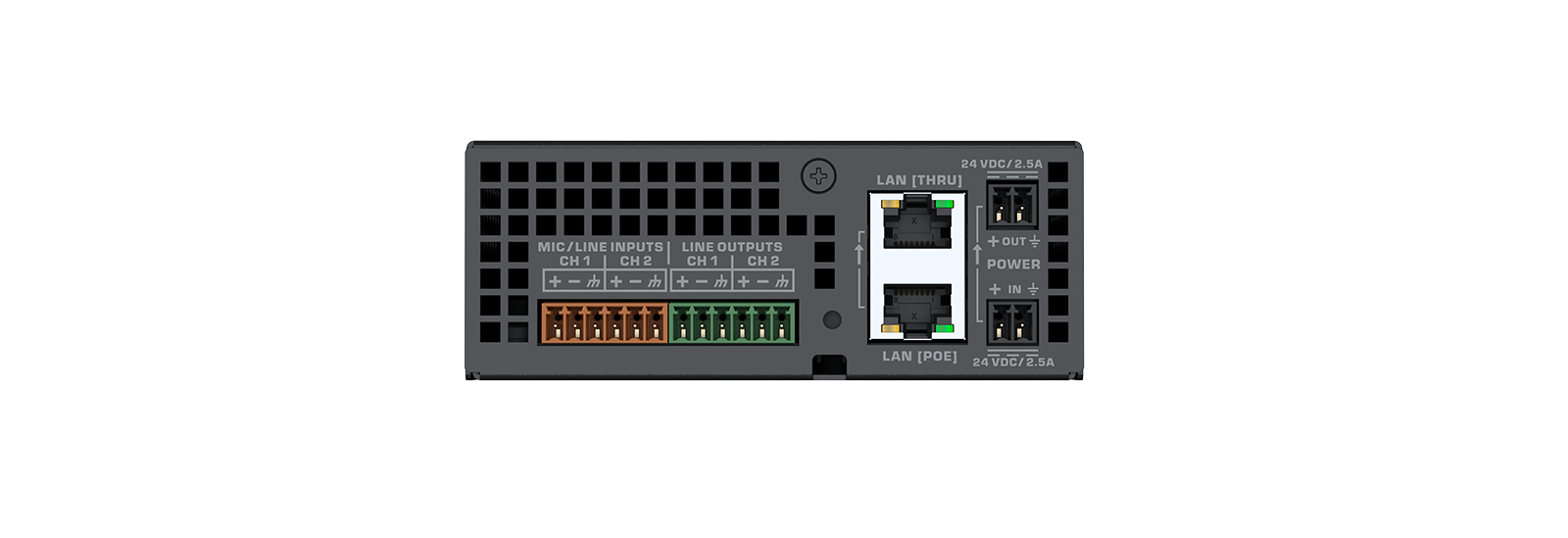

- QIO-ML2x2: 마이크/라인 입력 2개 및 라인 출력 2개
- 전문 고성능 마이크/라인 레벨 입력(+48VDC 팬텀 파워 포함) 및/또는 라인 출력
- 입력 시 마이크 감지를 통해 모니터링, 사용 통계 및 장애 알림을 활성화합니다.
- 이더넷을 통한 전원 공급(PoE) 지원 또는 단일 네트워크에서 최대 4개의 QIO 확장 장치를 데이지 체인 방식으로 실행(로컬 데이지 체인 연결된 DC 전원 사용
- Q-SYS Designer Software 및 Q-SYS Reflect를 통한 간단한 드래그 앤 드롭 통합 및 포괄적인 관리

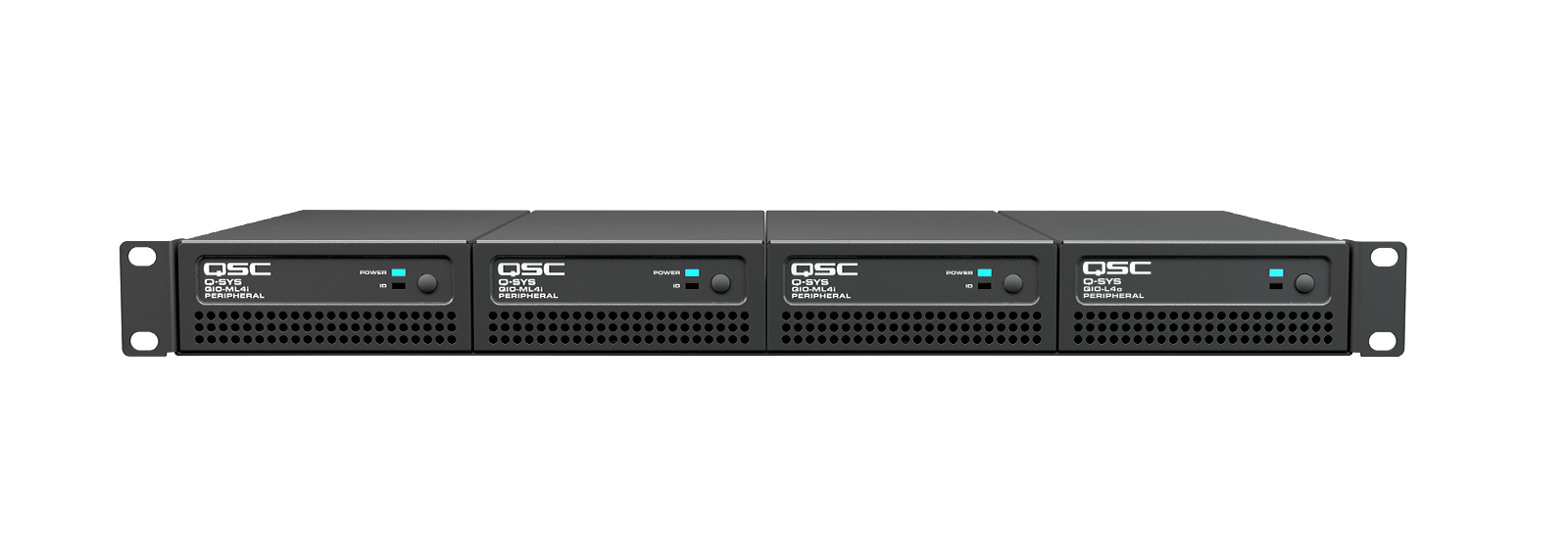

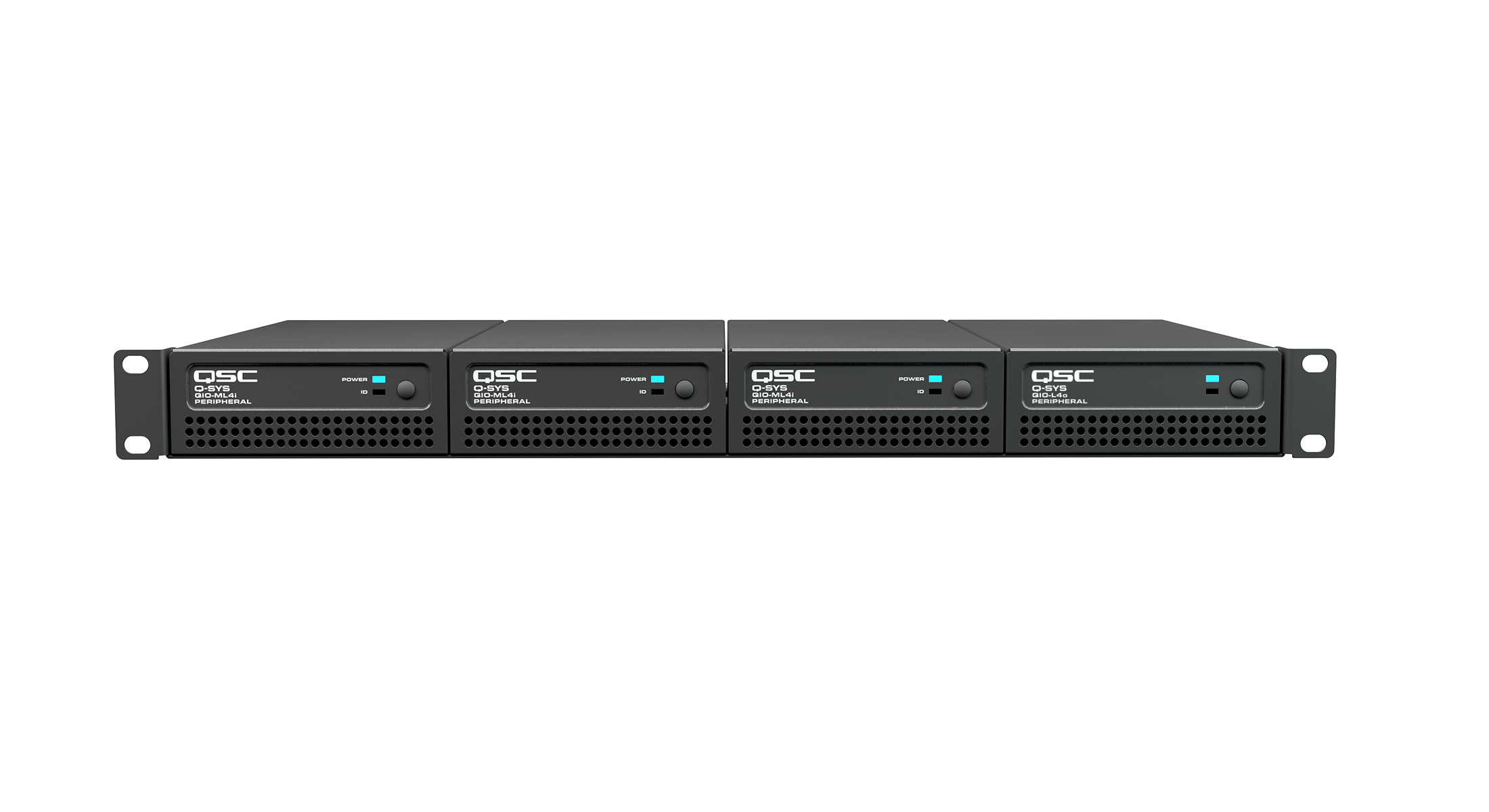

- 표면 또는 랙 장착 가능(1RU, 1/4 너비)
- 표면 장착 하드웨어 포함

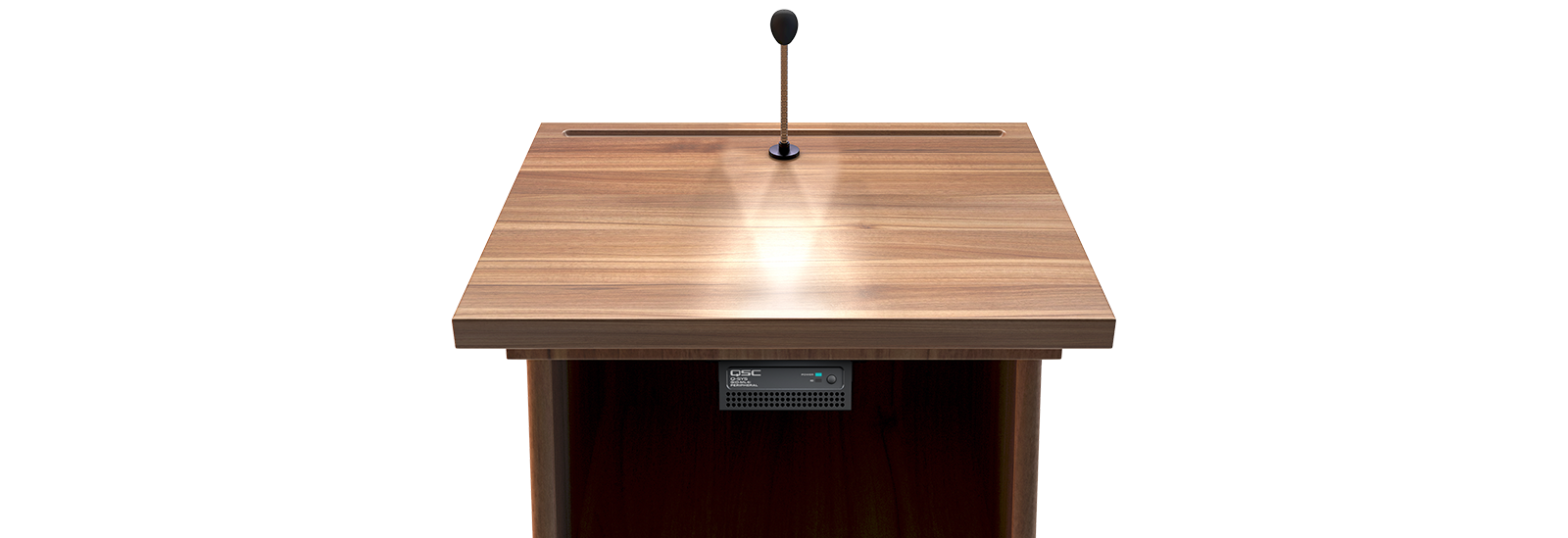

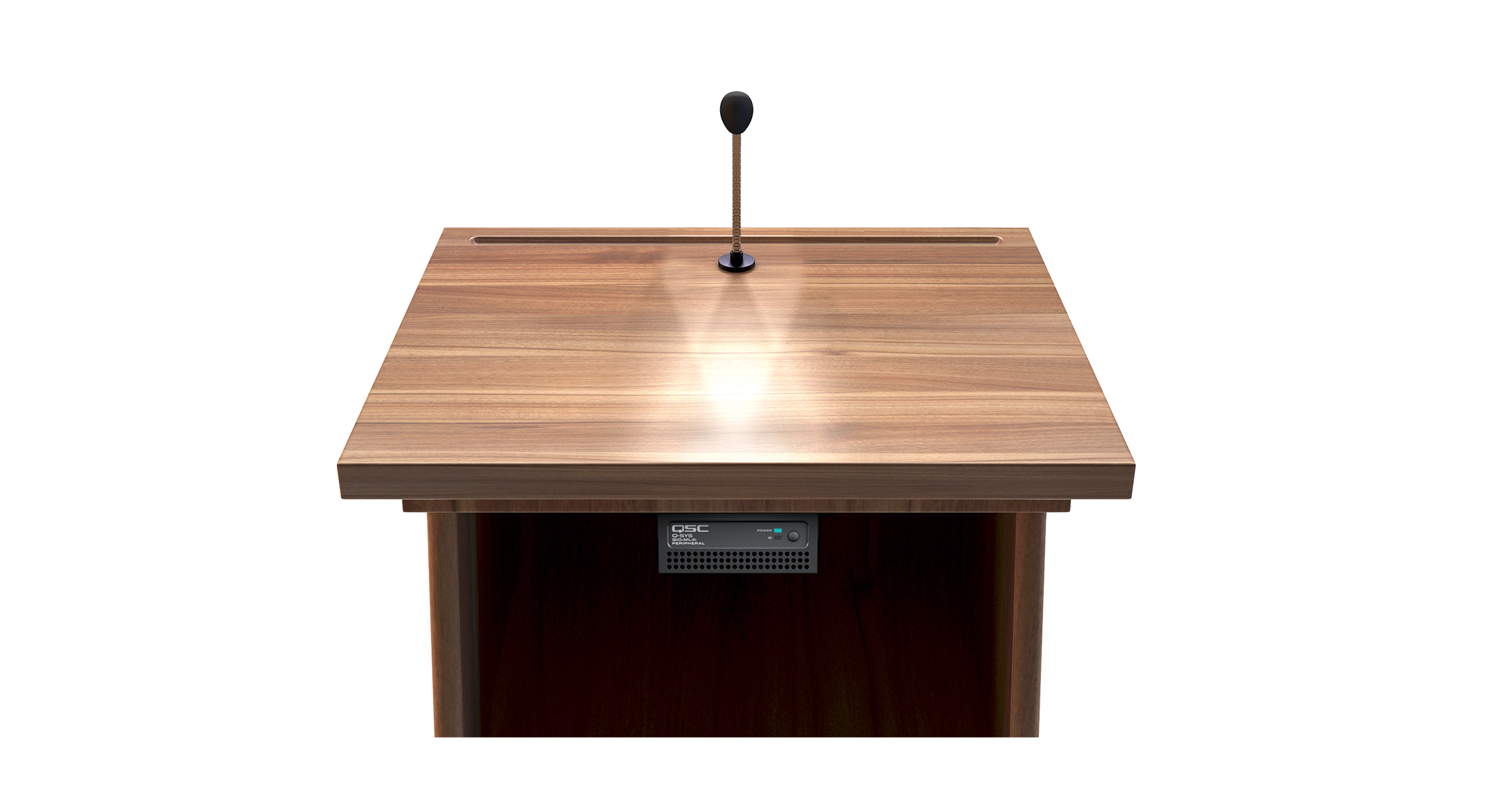

- 필요한 곳에 전문 마이크/라인 연결: QIO 시리즈 네트워크 오디오 I/O 확장 장치를 사용하면 Q-SYS 시스템에 가장 편리한 곳에 마이크/라인 오디오 연결을 배포할 수 있는 유연성을 제공할 수 있습니다. 네트워크 오디오 I/O 확장자는 +48VDC 팬텀 파워 및/또는 라인 출력을 갖춘 전문 마이크/라인 레벨 입력 및/또는 라인 출력을 통해 고성능과 호환성을 보장하고 입력의 마이크 감지 기능을 갖추고 있어 모니터링, 사용 통계 및 장애 알림이 가능합니다. 또한 세 가지 모델 각각은 랙 또는 표면에 장착할 수 있는 컴팩트한 폼 팩터를 갖추고 있습니다.
- 확장된 I/O 사용자 지정: QIO 시리즈는 Q-SYS 시스템에 네트워크 I/O 연결을 추가하는 더 간단한 방법을 제공하여 처리 하드웨어에서 I/O의 물리적 위치를 분리하여 분산 또는 중앙 집중식 처리 아키텍처를 지원합니다. 또한 QIO 시리즈를 사용하면 I/O 구성을 맞춤화할 수 있으며, 더 적은 수의 온보드 I/O 옵션으로 설계된 최신 Q-SYS Core 모델(Core Nano, Core 8 Flex 또는 NV-32-H (Core 가능)).

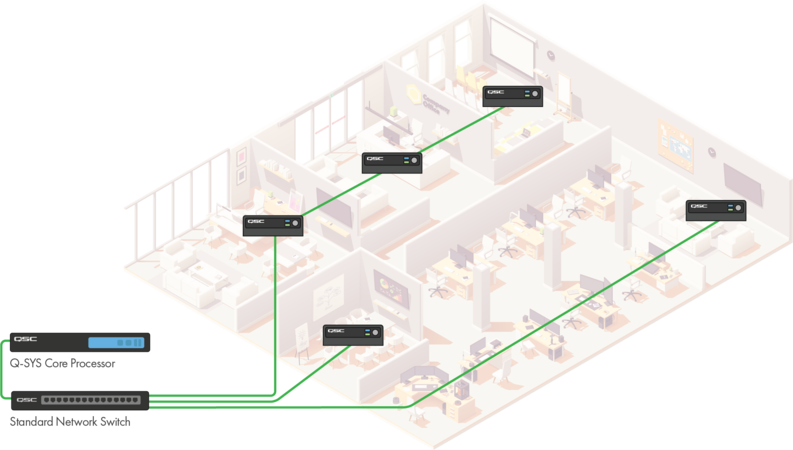

- 단순성 & 확장성: 단일 네트워크에서 최대 4개의 QIO 시리즈 장치를 데이지 체인 방식으로 실행(로컬 데이지 체인 연결 DC 전원 사용)하여 더 적은 수의 네트워크 포트를 소비하고, 랙을 깔끔하게 정리하며, 추가 네트워크 케이블을 당기지 않고도 향후 확장할 수 있습니다. 또는 QIO 시리즈는 PoE도 지원하여 간단한 단일 케이블 연결을 제공합니다(장치가 데이지 체인 방식으로 연결되지 않은 경우).
- Q-SYS용으로 설계: QIO 시리즈는 클라우드 관리가 가능한 오디오, 비디오 및 제어 플랫폼인 Q-SYS에 기본 네트워크 I/O 사용자 지정 기능을 제공하며, 향후 확장 가능하고 유연한 AV 솔루션을 제공할 수 있도록 설계되었습니다. Q-SYS에 대해 자세히 알아보세요.

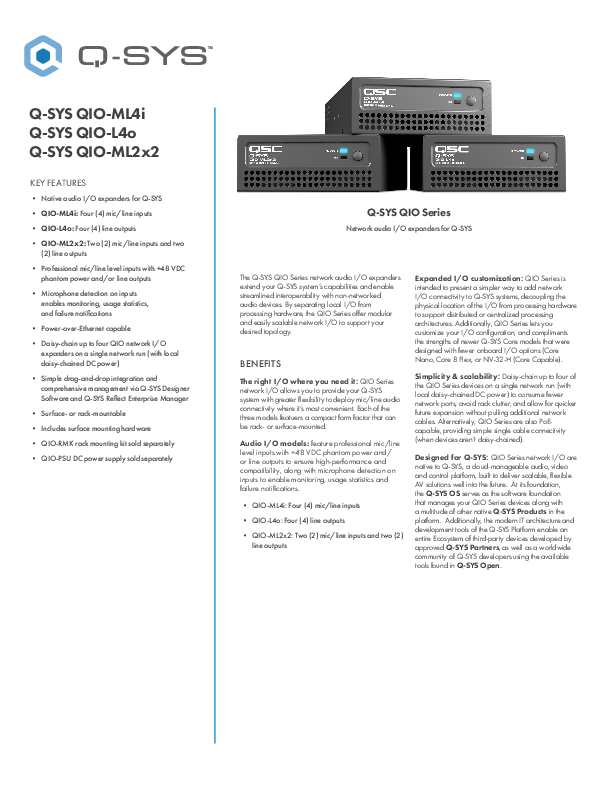

클릭하면 확대됩니다.
| 사양 | QIO-ML4i | QIO-ML2x2 | QIO-L4o |
| 연결성 | 4개의 마이크/라인 입력 | 2개의 마이크/라인 입력 및 2개의 라인 출력 | 4개의 라인 출력 |
| 마이크/라인 입력 | |||
| 최대 입력 레벨 | +24dBu | - | |
| 프리앰프 게인 범위 | 0dB ~ 60dB | - | |
| 팬텀 파워 | +48VDC | - | |
| 등가 입력 노이즈 | < -120dBu, 가중치 없음 @ 20Hz ~ 20kHz | - | |
| 입력 간 누화 @ 1kHz | > 85 dB | - | |
| 입력 다이나믹 레인지 | |||
| @ +24dBu 감도 | > 105 dB | - | |
| @ +10dBu 감도 | > 100 dB | - | |
| @ -10dBu 감도 | > 95 dB | - | |
| @ -36dBu 감도 | > 80 dB | - | |
| 입력 임피던스 | 5kΩ 싱글 엔드, 10kΩ 밸런스드 | - | |
| 라인 출력 | |||
| 출력 오디오 범위 레벨 | - | -36dBu ~ +24dBu | |
| 출력 다이나믹 레인지 | - | 108 dB | |
| 출력 대 출력 크로스토크 @ 1kHz | - | > 85 dB | |
| 출력 임피던스 | - | 150Ω ~ 300Ω | |
| 샘플 레이트 | 48kHz | ||
| 비트 심도 | 24비트 | ||
| 기타 커넥터 | |||
| 외부 전원 공급 장치 | 24VDC, 2.5A 유로 커넥터의 데이지 체인용 보조 커넥터가 있는(QIO-PSU 전원 공급 장치 별도 판매) | ||
| LAN(PoE) | Q-LAN, PoE용 기가비트 LAN 연결 | ||
| PoE 사양 | IEEE 802.3af 유형 1 준수 | ||
| LAN(스루) | 이더넷 데이지 체인 연결 | ||
| 일반 사항 | |||
| 치수 | 8.5 x 4.25 x 1.59인치 (215.9 x 108 x 40.4mm) | ||
| 무게 | 1.72파운드(0.78kg | ||
| 마운팅 옵션 | 표면 및 벽면 장착 가능( 하드웨어 포함 ) 랙 장착 가능; 1RU, 쿼터 랙 너비(QIO-RMK 랙 키트 별도 판매) | ||
| 환경 | |||
| 주변 작동 온도 범위 | 0°C ~ +50°C | ||
| 습도 | 0% - 85%~30°C, 비응축성 | ||
| 보관 온도 | -20°~70°C | ||
| 규정 준수 | FCC 47 CFR Part 15, IC ICES-003, CE(EN55032, EN55035), EU RoHS 지침 2011/65/EU, WEEE 지침 2012/19/EU, 중국 RoHS 지침 GB/T26572, EAC, UL, C-UL, NOM-019 | ||
*모든 사양은 예고 없이 변경될 수 있습니다.
