DCIO / DCIO-H

DCIO는 Q-SYS™ 지원 영화관 단지의 각 스크린에 대한 오디오 I/O 역할을 하는 영화관 전용 인터페이스입니다. DCIO는 Q-SYS Core, DPA-Q 앰프 및 DCS 라우드스피커와 함께 전체 시스템 접근 방식을 제공하여 멀티플렉스의 모든 공간에 Q-SYS 지원 시네마의 이점을 최대한 실현할 수 있는 Q-SYS OS가 구동하는 시네마 오디오 디자인을 통해 비용 효율적인 방법을 제공합니다. Q-SYS Designer와 사용자 지정 UCI, 터치패널, 모바일 앱을 사용하면 원활한 시스템 보기를 통해 극장 오디오 장비를 구성, 제어 및 모니터링할 수 있습니다.

특징

Q-SYS™ 지원 영화관 및 복합상영관용 디지털 시네마 입력/출력
Q-SYS의 네트워크 배포 기술인 Q-LAN을 통해 프로젝터 IMB 및 대체 콘텐츠 소스의 입력/출력을 Q-SYS Core로 라우팅할 수 있습니다.
마이크/라인 입력
라인 레벨 모니터 출력
패시브 스피커에 대한 전원 포함 모니터 출력
비동기식 소스용 HDMI 입력/출력(DCIO-H 버전만 해당)
돌비 오디오™(돌비 디지털 플러스™ 및 돌비® 서라운드 7.1 지원) 및 DTS-HD® 디코딩(DCIO-H 버전만 해당)
4개의 릴레이 제어 출력
HI/VI 출력
자동화 입력에는 RS-232 및 GPI가 포함됩니다.

사양	DCIO / DCIO-H
일반 사항
치수(HxWxD)	44 x 483 x 282.5 mm(1.75(1 RU) x 19 x 11.2인치)
라인 전압 요구 사항	100VAC - 240VAC, 50/60Hz
액세서리 포함	1m UL/CSA 라인 코드, 출력 및 릴레이 연결용 유로 스타일 커넥터

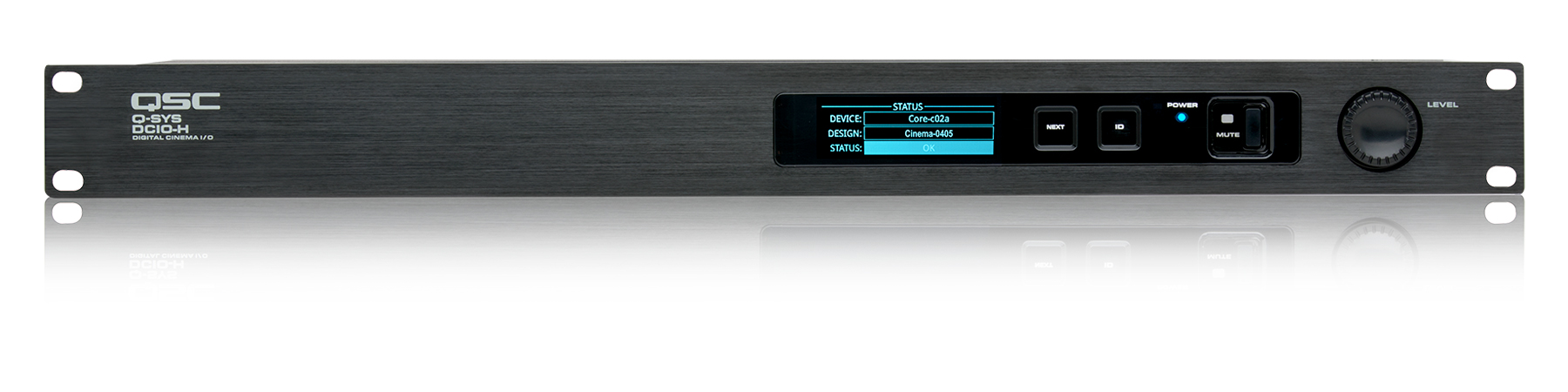

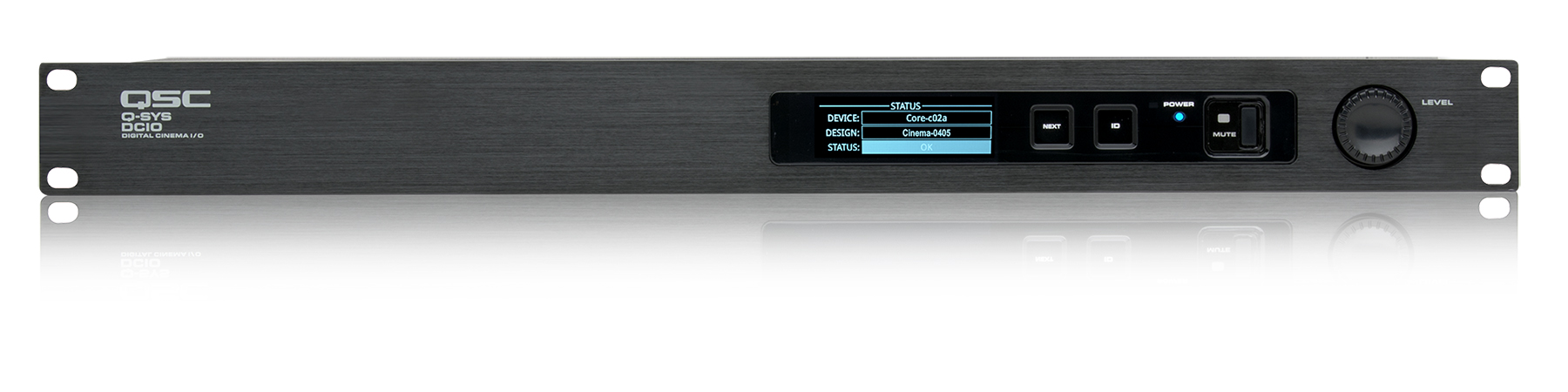

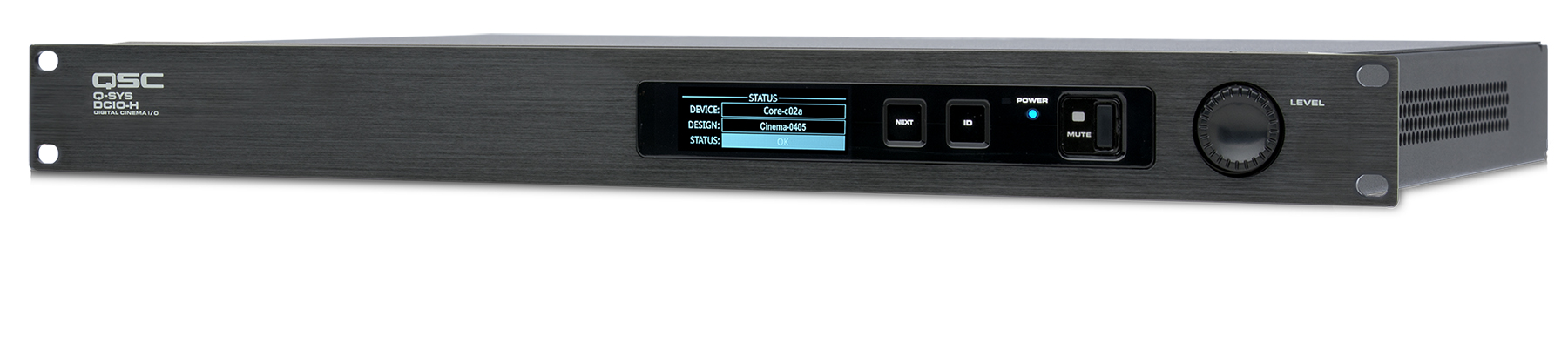

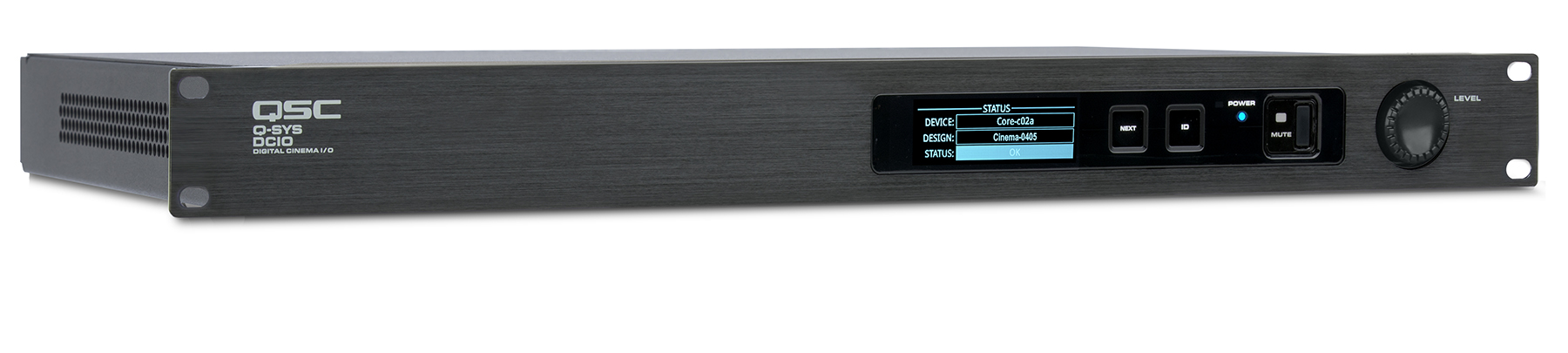

전면 패널 컨트롤 및 표시기
매개변수 조정	로터리 엔코더
전원 켜짐 표시기	파란색 LED
Display	흑백 304x96 블루 OLED 그래픽 디스플레이
기타	순간 음소거 버튼 음소거 LED (빨간색) 화면 탐색(다음) 및 ID 버튼

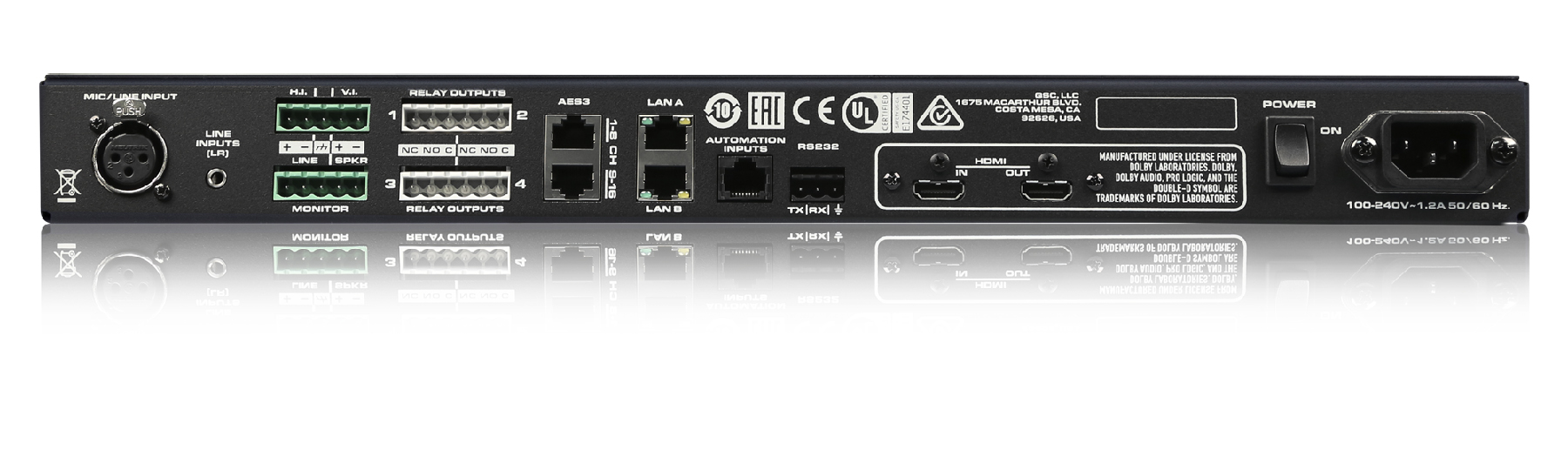

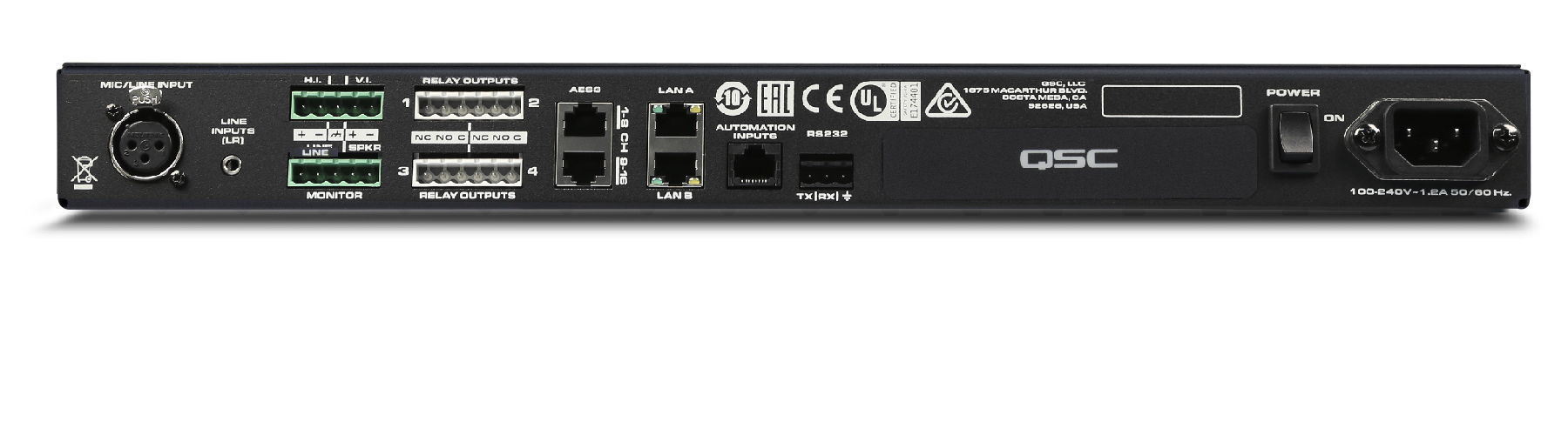

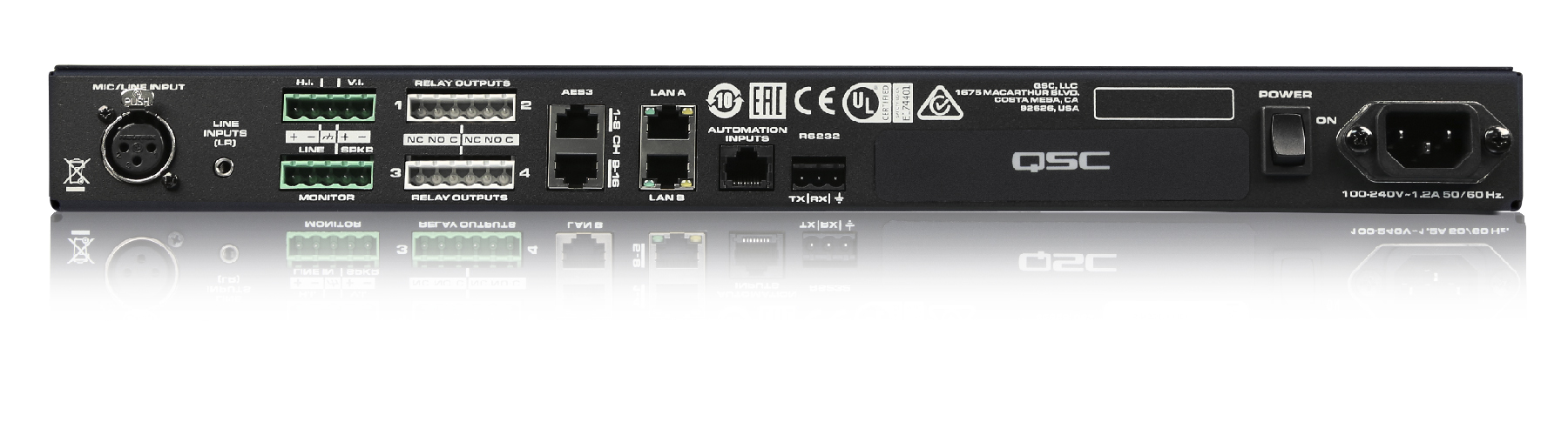

후면 패널 커넥터
마이크/라인 입력	XLR - 마이크(+ 팬텀 파워) 또는 라인 레벨
라인 입력	3.5mm TRS, 언밸런스드
HI/VI 출력	5핀 유로 스타일(x1) - 공통 GND
라인/스피커 출력 모니터	라인: 3핀 유로 스타일, 스피커: 2핀 유로 스타일, 최대 10W 출력
오디오 성능
A/D 변환	32비트 델타 시그마, 48kHz
주파수 응답	20Hz ~ 20kHz(+/- .5dB)
스테레오 라인 입력
커넥터	3.5mm TRS 미니 잭
입력 스테이지 유형	언밸런스드 입력
입력 임피던스(4dBu Sens)	> 10k옴
최대 아날로그 입력 레벨(4dBu Sens)	15dBu(4.4Vrms)
입력 임피던스 (-10dBV Sens)	2.7k옴
최대 아날로그 입력 레벨(-10dBV Sens)	1dBV(1.2Vrms)
기타
릴레이 출력 (4)	3핀 유로 스타일 NO(NC), NC(NC) 및 공통 최대 30VDC @ 1A
자동화 입력(RJ45 - 6 GPI)	최대 입력 전압 5V(일반 3.3V) TTL 호환 건식 접점 폐쇄
AES3/EBU 입력	Ch. 1-8, 15-16 (RJ45 x2)
자동화 입력	RJ45, RS-232
듀얼 기가비트 이더넷 Q-LAN 포트	LAN A, LAN B (RJ45 x2)
HDMI 입력/출력(DCIO-H만 해당)	HDMI 2.0, A형 암 커넥터
전원 스위치	로커 스위치
IEC 전원 커넥터
AES/EBU 디지털 입력(RJ45)
입력 스테이지 유형	밸런스드 입력
입력 임피던스	110옴
입력 샘플 레이트	48kHz 또는 96kHz
마이크/라인 입력(XLR)
입력 스테이지 유형	액티브 밸런스드 입력
입력 임피던스	2.2k옴
최대 아날로그 입력 레벨	26dBu
팬텀 전원 전압	15V

All specifications are subject to change without notice.
