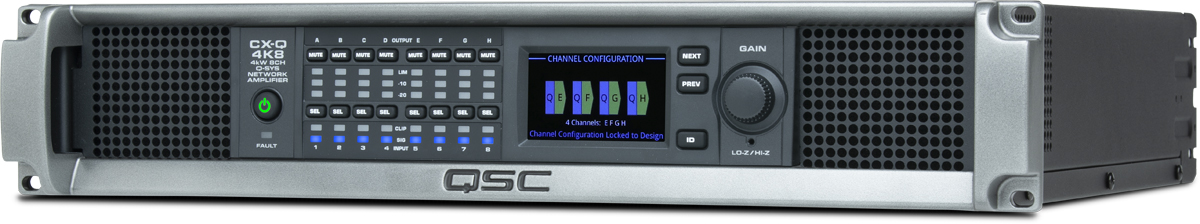

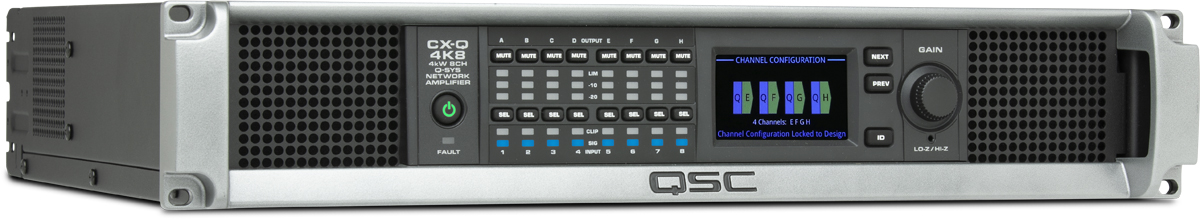

CX-Q 4K8
Q-SYS 플랫폼용 8채널 네트워크 파워앰프
기능 및 이점
Q-SYS용 구축 - Q-SYS 설계에 드래그 앤 드롭 방식으로 간단히 통합할 수 있어 네트워크 라우팅, 고급 처리 및 제어가 가능합니다.
전력의 유산 재정의 - 이 네트워크 파워앰프는 신뢰할 수 있는 PL380 PowerLight™ 파워앰프 플랫폼을 기반으로 하는 5세대 고효율, 클래스 D 하이브리드 파워트레인 설계로 제작되었습니다.
유연하고 효율적인 채널 전력 분배 - CX-Q 시리즈 네트워크 파워앰프는 FlexAmp™ 및 FAST(유연한 파워앰프 서밍 기술™)를 갖추고 있어 출력 배포에 있어 극도의 유연성을 제공합니다.
라우팅 가능한 입력 옵션 - Q-SYS에 추가 온램프를 위한 8채널의 마이크/라인 입력(+12V 팬텀 파워 포함).
추가 기능
- 최고의 효율, 향상된 오디오 성능, 가벼운 무게를 위한 PFC 지원 PowerLight® 범용 스위치 모드 전원 공급 장치

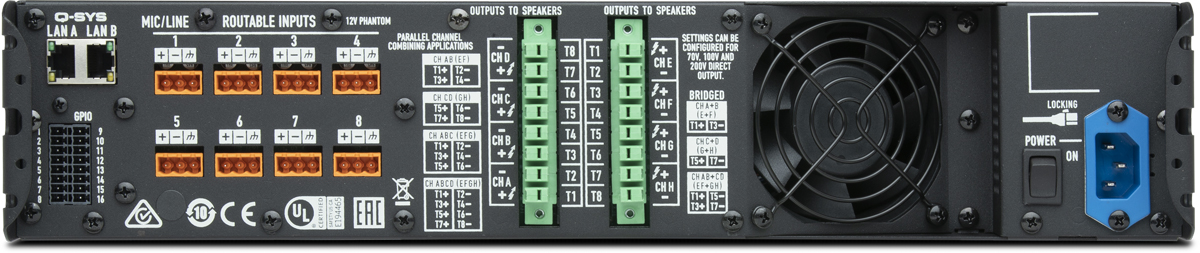

- Touch-Proof Euro Blocks 라우드스피커 연결
- Q-SYS 내에서 타사 주변기기를 추가로 제어하고 통합할 수 있는 8개의 양방향 GPIO 연결
- 자동 에너지 절약 모드는 앰프가 최소한의 AC 전원을 사용하는 동시에 뛰어난 오디오 품질을 제공합니다.
일반 사양
참고: CX-Q 시리즈를 포함한 모든 기본 Q-SYS 주변기기 및 엔드포인트를 구성하고 작동하려면 연결된 Q-SYS Core가 필요합니다.
| CX-Q 4K8 | CX-Q 8K8 | |
| 일반적인 왜곡 | ||
| 8Ω | 0.02 - 0.05% | |
| 4Ω | 0.04 - 0.1% | |
| 최대 왜곡 4Ω - 8Ω | 1.0% | |
| 주파수 응답 | 20Hz - 20kHz +/- 0.3dB | |
| noise | ||
| 가중치 없음 출력 음소거 | > 101 dB | |
| 가중 출력 음소거 | > 104 dB | |
| 게인(1.2V 설정) | 35dB | 38dB |
| 감쇠 계수 | > 100 | |
| 입력 임피던스 | > 8k 밸런스드 및 > 4k 언밸런스드 | |
| 파워앰프 및 부하 보호 | 단락, 개방 회로, 과전류, 과전압, 열, RF, DC 오류 셧다운, 액티브 돌입 제한, 온/오프 뮤팅 | |
| AC 전원 입력 | 범용 전원 공급 장치 100 - 240VAC, 50 - 60Hz | |
| 대행사 승인 | UL, CE, RoHS/WEEE 준수, FCC 클래스 B(전도 및 복사 방출) | |
| 상자 내용물 | IEC 케이블, 빠른 시작 가이드, 유로(녹색) 커넥터 | |
전원 사양
| CX-Q 4K8 | CX-Q 8K8 | ||
| 최대 전력 | 최대 전력 | ||
| 8개의 독립된 채널 A, B, C, D, E, F, G, H | 70V | 1000 W | 1250 W |
| 100V | 1000 W | 1250 W | |
| 8Ω | 1000 W | 1250 W | |
| 4Ω | 1000 W | 1500 W | |
| 2Ω | 800 W | 1000 W | |
| 2채널 BTL 브리지 A+B 또는 C+D 또는 E+F 또는 G+H 두 배 전압
| 140V | 1500 W | 2000 W |
| 200V | 1500 W | 2000 W | |
| 8Ω | 1500 W | 3000 W | |
| 4Ω | 1400 W | 1700 W | |
| 2Ω | NR* | NR* | |
| 2채널 병렬 AB 또는 CD 또는 EF 또는 GH 두 배의 전류
| 70V | 1500 W | 2000 W |
| 100V | 1500 W | 2000 W | |
| 8Ω | 1000 W | 1250 W | |
| 4Ω | 1250 W | 2400 W | |
| 2Ω | 1500 W | 2500 W | |
| 3개의 채널을 병렬로 결합 ABC 또는 EFG 전류의 3배
| 8Ω | 1000 W | 1250 W |
| 4Ω | 1500 W | 2000 W | |
| 2Ω | 1500 W | 2500 W | |
4채널 브리지/병렬 AB+CD, EF+GH 전류와 전압 두 배
| 8Ω | 2500 W | 4000 W |
| 4Ω | 3000 W | 5000 W | |
| 2Ω | NR* | NR* | |
| 4개의 채널을 병렬로 결합 ABCD 또는 EFGH 전류 4배
| 8Ω | 1000 W | 1200 W |
| 4Ω | 2000 W | 2400 W | |
| 2Ω | 2500 W | 4000 W | |
| 1Ω | 3000 W | 4000 W | |
NR* = 과도한 전류 소모로 인해 권장되지 않음
