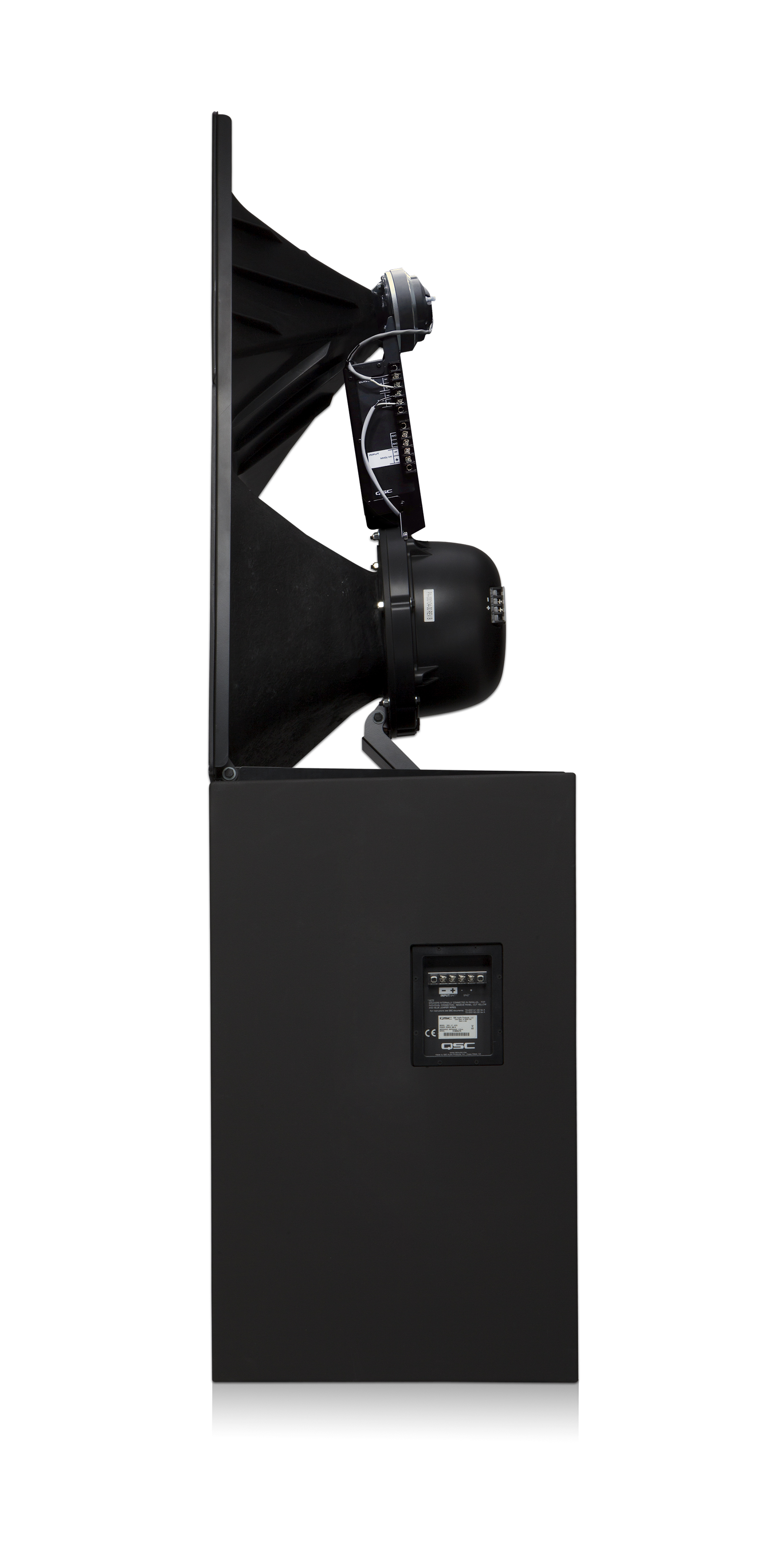

전문 영화 재생의 고유한 요구 사항을 위해 특별히 개발된 SC-223은 영화 시장에 대한 QSC의 노력을 현실화 합니다. DCS 디지털 시네마 스피커 시리즈에 속하는 SC-223은 MH-1060 중고음과 LF-2215 저음의 두 가지 메인 유닛으로 구성된 3웨이 bi-amp 스크린 채널 라우드스피커 시스템입니다.

MH-1060 mid-high 시스템은 고 출력 혼이 장착된 10인치(254mm) midrange cone driver 2.4인치(60mm) 티타늄 다이어프램 압축 드라이버를 조정 가능한 pan 및 tilt 브라켓에 장착한 것이 특징입니다. MH-1060에는 bi-amp 작동을 위한 passive crossover가 포함되어 있습니다. MH-1060은 중요한 미드레인지 대역에 대한 확장된 주파수 커버리지를 제공합니다. 고출력 10인치 콘 드라이버는 300Hz의 낮은 주파수에서 작동할 수 있으며 고급 위상 플러그 커플링을 통해 고주파 혼에 2200Hz의 crossover 지점을 허용합니다. 대화 범위의 대부분을 단일 요소로 재현하여 탁월한 명료성을 보장합니다.

LF- 2215 듀얼 15인치(381mm) 저주파 인클로저는 영화 분야에 필요한 확장된 저주파 응답을 처리할 수 있도록 특별히 설계되었습니다. LF-2215는 35Hz ~ 300Hz의 주파수 범위를 지원합니다. 우퍼 사이의 간격이 좁은 클로즈드 커플링 우퍼(CCW)는 커플링을 개선합니다.

SC-223은 설치가 용이하도록 설계되었습니다. MH-1060 구성품은 사전 조립되어 제공되므로 현장 조립 시간을 단축할 수 있습니다. MH-1060을 LF-2215 인클로저 상단에 고정하는 데 필요한 볼트는 세 개뿐입니다.

특징

3웨이 바이 앰프 스크린 채널 시스템
MH-1060은 수평 90°, 수직 +20°~-30°의 커버리지를 제공합니다.
LF-2215는 MDF로 제작되며 견고하게 보강되어 있습니다
저왜곡 도파관으로 매우 명료한 대화를 제공합니다
얕은 깊이(20인치)로 설치가 용이합니다

사양	SC-223
공칭 커버리지	수평 90° x 수직 +20 ~ -30°
주파수 범위	37Hz - 16kHz(-6dB)
crossover 주파수	300Hz, octave당 24dB
	LF-2215	MH-1060
임피던스	4Ω	8Ω
감도 1와트/1미터, 절반 공간	98dB	103.5 dB
정격 Noise 파워 2시간 동안 6dB 파고율의 Pink noise 권장 앰프 출력	^{600 W1} 450W ~ 1200W	^{200 W2} 150W ~ 400W
권장 처리	30Hz 이하 서브소닉(아음속) 필터, >octave당 18dB	QSC 프로세서를 통한 300Hz의 4차 LR crossover
커넥터	배리어 스트립 스크류 단자는 최대 #10 AWG 연선을 수용합니다.	배리어 스트립 스크류 단자는 최대 #10 AWG 연선을 수용합니다.
트랜스듀서	3인치 구리 보이스 코일로 구성된 2개의15인치 (381mm) 고효율 확장형 베이스 우퍼	10개의 고효율 미드 레인지, 1.4인치 (36mm) 출구. 2.4인치 티타늄 다이어프램 압축 드라이버
인클로저	외견상 B4 정렬, 완전 플레어 포트가 있는 포트형 인클로저, 대칭형 포트 디자인, 36Hz로 튜닝, MDF로 제작 및 견고한 브레이싱. 파손 방지 우퍼 장착 볼트 특징	Tilt/Pan 브라켓 수직 tilt ±10° 수평 ±10° pan
치수	35.75인치 x30인치 x 20.3인치 (908mm x 762mm x 516mm)	39인치 x30인치 x20인치 (990mm x 762mm x 508mm)
무게 - 순	172파운드(78kg)	82파운드(37.2kg)
시스템 무게	254파운드(115kg)
공명판 컷아웃	76인치 x32인치

1) 최대 입력 전력은 IEC 60268-5 권장 사항에 따라 테스트되었으며, 30Hz ~ 300kHz 대역 제한이 있습니다.
2) 최대 입력 전력은 IEC 60268-5 권장 사항에 따라 테스트되었으며, 300Hz ~ 16kHz 대역 제한이 있습니다.

예비 사양은 예고 없이 변경될 수 있습니다.
