QIO-LVR4

Expansor de E/S de control de Q-SYS

문의하기

QIO-LVR4 de Q-SYS amplía las capacidades de su sistema Q-SYS que permiten la interoperabilidad con dispositivos de control que no estén conectados a la red a través de la conexión de relés de baja tensión. Separando las E/S locales del hardware de procesamiento, la Serie QIO ofrece E/S en red fácilmente escalables para cubrir la topología deseada.

Características y ventajas

  • Solución nativa de conectividad de relé de baja tensión de red para Q-SYS
  • 상시 개방(NO), 공통(C) 및 상시 폐쇄(NC) 연결이 있는 4개의 건식 접점 폐쇄 릴레이 회로
  • Alimentación a través de Ethernet (PoE)
  • Se pueden encadenar hasta cuatro expansores QIO con un solo cable de red (con alimentación DC local en cadena)
  • Integración drag-and-drop sencilla y administración completa a través del software Q-SYS Designer y Q-SYS Reflect
  • Montaje en superficie o en rack (1RU, cuarto de ancho)
  • Incluye accesorios de montaje en superficie
  • QIO-RMK 랙 마운팅 키트 별도 판매
  • QIO-PSU DC 전원 공급 장치 별도 판매

Nota: Este producto será compatible con el software Q-SYS Designer v9.12.

  • Conectividad de control de red allá donde la necesite:
    QIO-LVR4 le permite dotar a su sistema Q-SYS de una mayor flexibilidad para desplegar la conectividad de control donde más le convenga. QIO-LVR4 proporciona cuatro (4) relés de cierre de contactos con supresión de voltajes transitorios para interactuar con sistemas de iluminación de terceros, persianas motorizadas, sistemas ambientales y mucho más. Además, todos los expansores de E/S de la Serie QIO son de tamaño reducido, por lo que pueden montarse en rack o en superficie.
  • Mayor personalización de E/S:
    La Serie QIO está pensada para ofrecer una forma fácil de añadir conexiones de E/S en red a los sistemas Q-SYS, desvinculando la ubicación física de las E/S del hardware de procesamiento para así poder funcionar con arquitecturas de procesamiento centralizadas o distribuidas. Además, la Serie QIO permite personalizar la configuración de E/S y complementa a los nuevos Cores de Q-SYS, que se diseñaron con menos E/S (Core Nano, Core 8 Flex o NV-32-H [Core Capable]).
  • Sencillez y escalabilidad:
    Encadene hasta cuatro dispositivos de la Serie QIO de Q-SYS con un solo cable de red (con alimentación DC local en cadena) para utilizar menos puertos de red, evitar el desorden en los racks y permitir ampliaciones futuras de forma más rápida sin tener que conectar más cables de red. Opcionalmente, la Serie QIO también admite PoE, lo que permite hacer una conexión sencilla de un solo cable cuando los dispositivos no están en cadena.
  • Diseñados para Q-SYS:
    La serie QIO ofrece una personalización de E/S en red nativa a Q-SYS, una plataforma de audio, video y control administrable en la nube, creada para ofrecer soluciones audiovisuales escalables y flexibles de cara al futuro.
사양 QIO-LVR4
연결성 상시 개방(NO), 공통(C) 및 상시 폐쇄(NC) 연결이 있는 4개의 건식 접점 폐쇄 릴레이 회로
등급 30V AC @ 1A
24V DC @ 2A

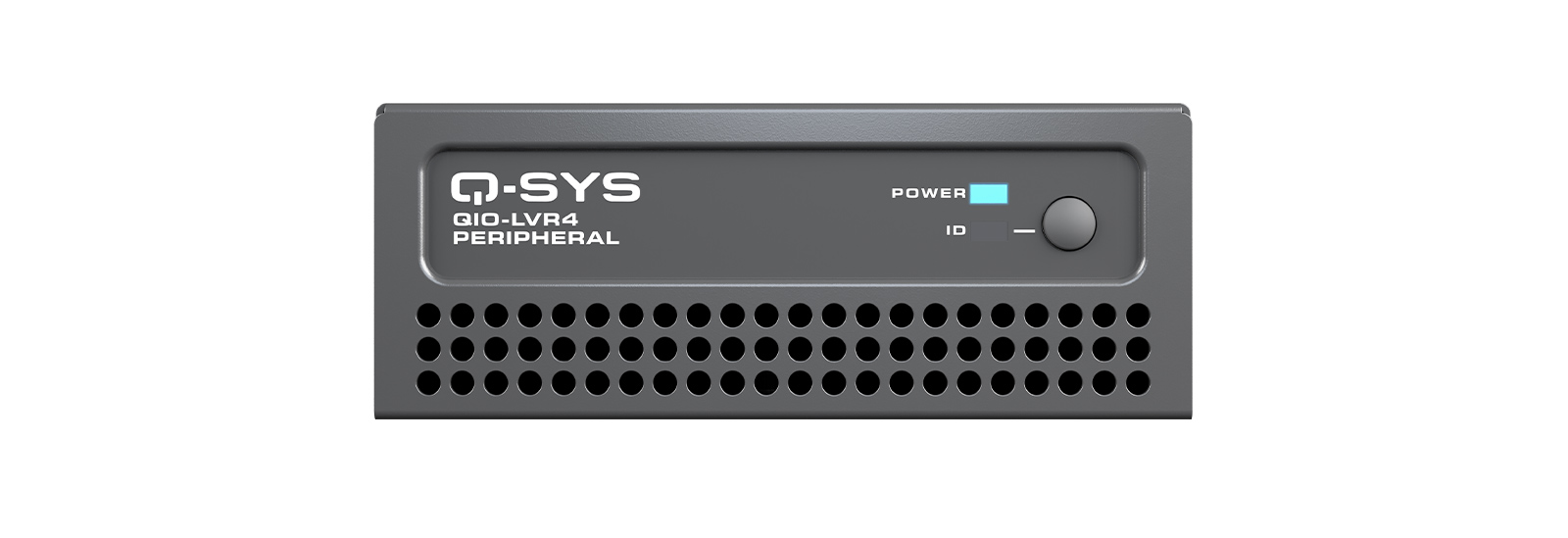

패널 표시기 & 컨트롤
전면 패널 LED 전원(파란색 LED), ID( 녹색 LED)
전면 패널 제어 ID 버튼(순간)

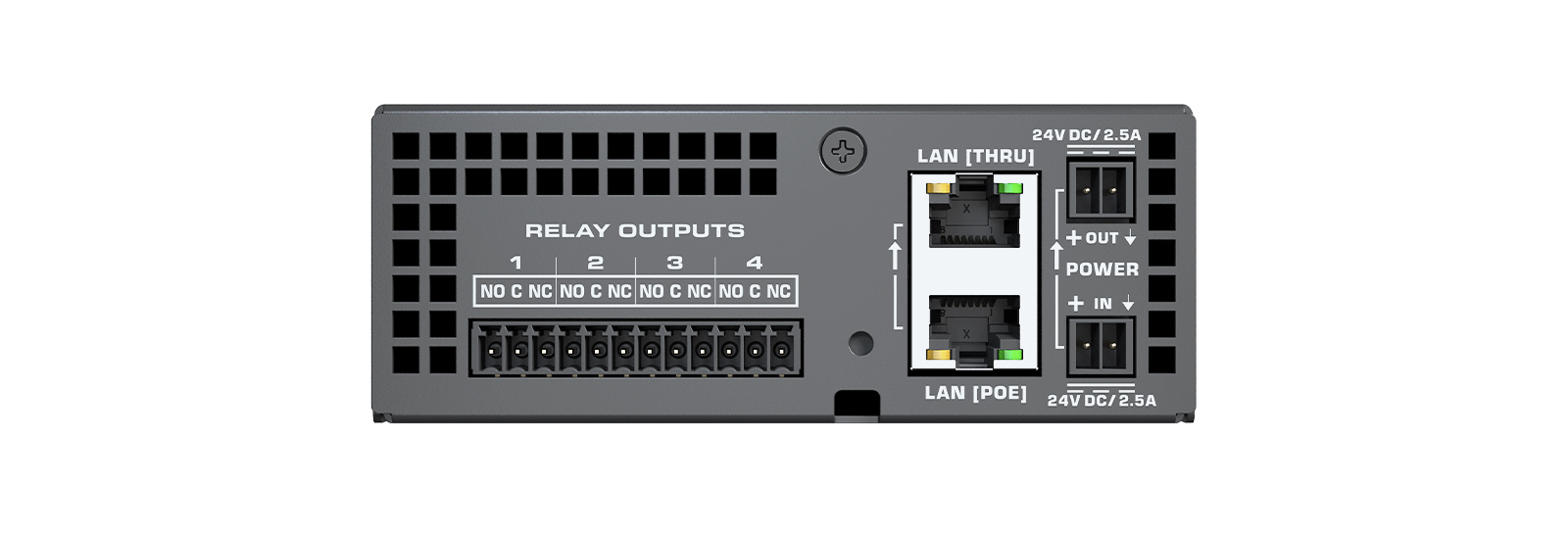

후면 패널 표시기

LAN(스루) - 링크, 속도, 활동 멀티 컬러 LED
LAN(PoE) - 링크, 속도, 활동 멀티 컬러 LED
기타 커넥터
외부 전원 공급 장치 24VDC, 2.5A 유로 커넥터의 데이지 체인용 보조 커넥터가 있는(QIO-PSU 전원 공급 장치 별도 판매)
LAN(PoE) Q-LAN, PoE용 기가비트 LAN 연결
PoE 사양 IEEE 802.3af 타입 1, 클래스 1 준수
LAN(스루) 이더넷 데이지 체인 연결
일반 사항
치수 5.5 x 4.25 x 1.59인치 (139.7 x 108 x 40.4mm)
무게 1.18파운드(0.54kg
배송 무게 1.84파운드(0.83kg)
마운팅 옵션 표면 및 벽면 장착 가능( 하드웨어 포함 )
랙 장착 가능; 1RU, 하프 랙 너비(QIO-RMK 랙 키트 별도 판매)
환경
소비 전력 2.2W 일반
주변 작동 온도 범위 0°C ~ + 50°C,
습도 5% ~ 85% RH ~ 30°C, 비응축성
보관 온도 -20°C ~ + 70°C
열부하 7.5BTU/hr
규정 준수 FCC 파트 15 서브파트 B, ICES-003:2020, cTUVus, CAN/CSA 22.2, IEC 62368-1, RoHS 2, WEEE, CE, EN 55032, EN 55035, RCM: AS/NZS CISPR 32, NOM, 7,GB , GB17625.1, 중국 RoHS, KS C 9035, KS C 9032, KC 62368-1



All specifications are subject to change without notice.
