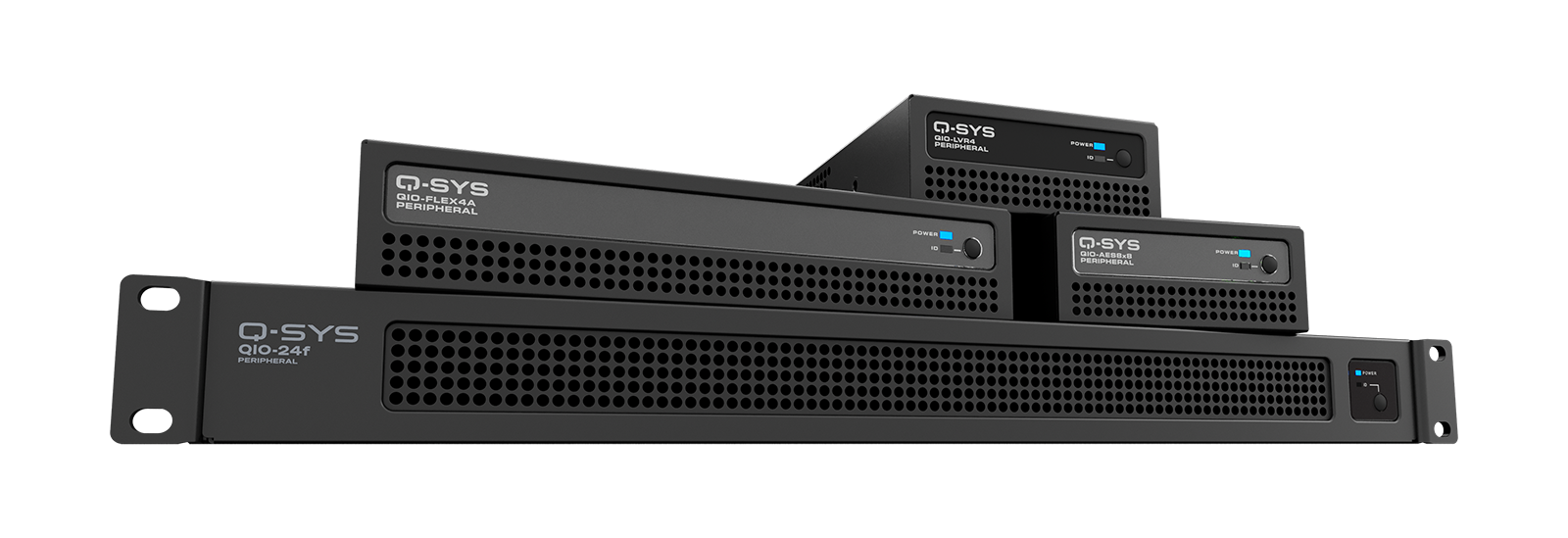

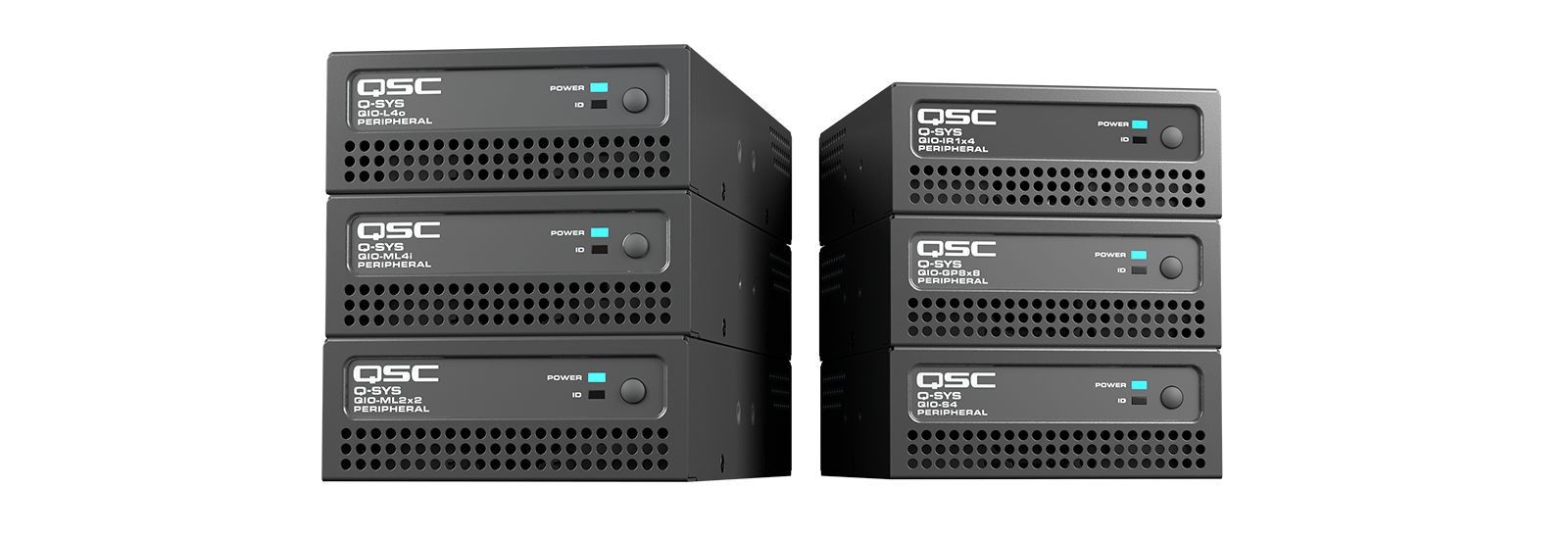

Serie QIO
Expansores de E/S en red para Q-SYS
Q-SYS QIO 시리즈는 네이티브 Q-SYS 주변기기와 직접 통합을 통해 네트워크에 연결되지 않은 오디오 및 제어 I/O와 상호 운용을 지원하므로 더 많은 장치로 Q-SYS의 기능을 확장할 수 있습니다. QIO 시리즈 확장기는 기업, 고등 교육, 엔터테인먼트, 접객업 등 다양한 애플리케이션을 지원하는 데 필요한 곳에 배치할 수 있는 손쉽게 확장 가능한 모듈형 네트워크 I/O를 제공합니다.

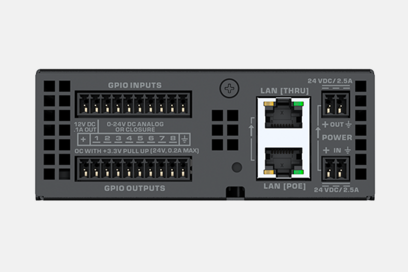

필요한 곳에 적합한 I/O 추가
가장 편리한 곳에 마이크/라인 오디오, 디지털 오디오, VoIP 및 제어 연결을 배포할 수 있는 유연성을 Q-SYS 시스템에 제공해 보십시오. 각 QIO 시리즈 모델은 랙 또는 표면에 장착할 수 있는 컴팩트한 폼 팩터에서 단일 연결 유형을 제공합니다.
사용자 환경에 맞게 맞춤 구성 가능
Q-SYS 시스템에 네트워크 I/O 연결을 추가하고 I/O의 물리적 위치를 처리 하드웨어에서 분리하여 분산 또는 중앙 집중식 처리 아키텍처를 지원하세요.
기본 Q-SYS 오디오 및 VoIP 연결 확장
Q-SYS 플랫폼에 +48 VDC 팬텀 파워, AES3 디지털 오디오 I/O, 아날로그 텔레포니를 포함한 전문 마이크/라인 레벨 입력을 지원하는 다양한 QIO 오디오 모델 제품군을 선택해 보십시오.
기본이 아닌 Q-SYS 장치에 대한 제어 연결 확장
IR, 직렬, GPIO 또는 저전압 릴레이 연결을 추가하여 다양한 장치에 대한 제어를 Q-SYS 시스템에 통합하세요.
SELECCIONE UN MODELO
고밀도 오디오 연결
| QIO-ML24i | QIO-24f | QIO-L24o | |
| 마이크/라인 입력 | |||
|---|---|---|---|
| 최대 입력 레벨 | +24dBu(밸런스드), +18dBu(언밸런스드) | - | |
| 프리앰프 게인 범위 | 0dB ~ 60dB | - | |
| 입력 감도 범위 | -36dBu ~ +24dBu | - | |
| 팬텀 파워 | +48VDC | - | |
| 입력 임피던스 | 10kΩ(밸런스드), 5kΩ(언밸런스드) | - | |
| 라인 출력 | |||
| 출력 오디오 범위 레벨 | - | -36dBu ~ +24dBu | |
| 출력 다이나믹 레인지 | - | 110dB | |
| 출력 임피던스 | - | 100 Ω | |
| 샘플 레이트 | 48kHz | ||
| 비트 심도 | 24비트 | ||
| 커넥터 | |||
| 외부 전원 공급 장치 | 1x 범용 입력 정격 100-240V, 50/60 Hz | ||
| AC 입력 | 최대 65 W | 최대 55 W | 최대 35 W |
| LAN | 2x 기가비트 이더넷 커넥터 | ||
| 일반 사항 | |||
| 제품 치수(L x W x H) | 304.8 x 443.0 x 43.6 mm(12.0 x 17.4 x 1.72인치) | ||
| 제품 무게 | 3.86 kg(8.5 lb) | ||
| 마운팅 옵션 | 표면 실장형 또는 랙 장착 가능; 1RU, 표준 랙 너비 | ||

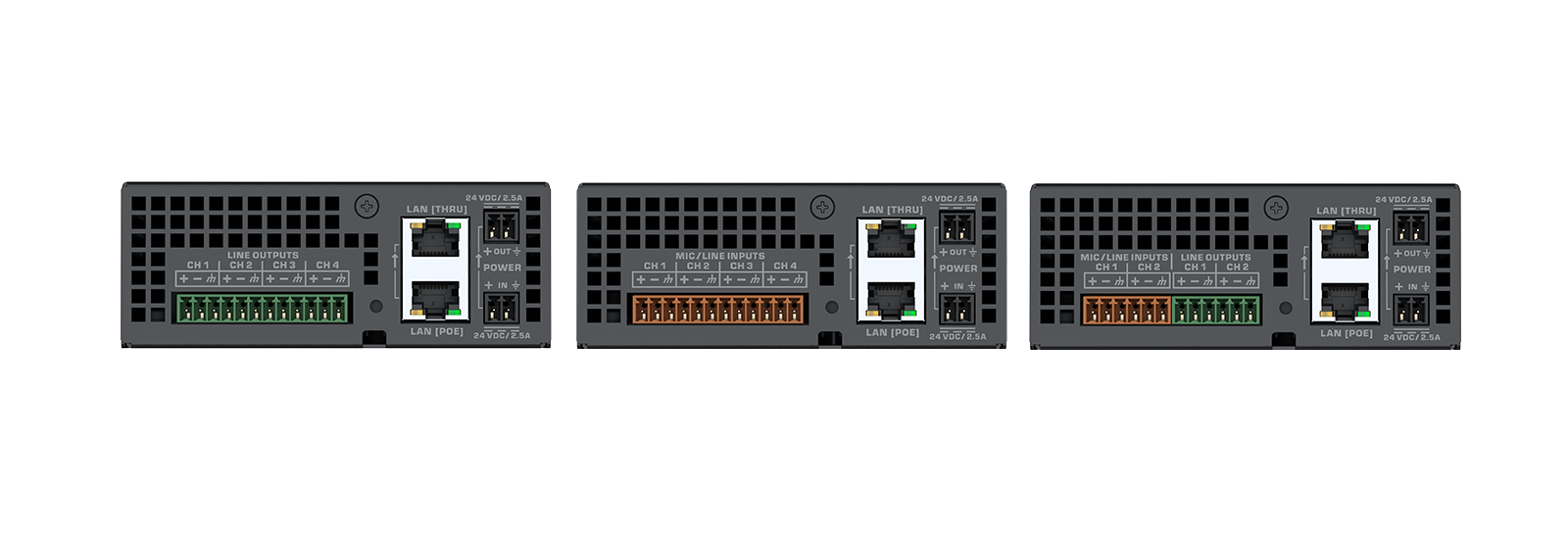

Conectividad Micro Línea
| QIO-ML4i | QIO-ML2x2 | QIO-L4o | QIO-AES8x8 | |
| 연결성 | 4개의 마이크/라인 입력 | 2개의 마이크/라인 입력 및 2개의 라인 출력 | 4개의 라인 출력 | 4개의 스테레오 페어 AES3 디지털 입력 및 4개의 스테레오 쌍의 AES3 디지털 출력 (총 8개의 입력 및 출력 채널) |
|---|---|---|---|---|
| 마이크/라인 입력 | ||||
| 최대 입력 레벨 | +24dBu | - | - | |
| 프리앰프 게인 범위 | 0dB ~ 60dB | - | - | |
| 입력 감도 범위 | - 36dBu ~ +24dBu | - | - | |
| 팬텀 파워 | +48VDC | - | - | |
| 입력 임피던스 | 5kΩ 싱글 엔드, 10kΩ 밸런스드 | - | - | |
| 라인 출력 | ||||
| 출력 오디오 범위 레벨 | - | - | -36dBu ~ +24dBu | - |
| 출력 다이나믹 레인지 | - | - | 108 dB | - |
| 출력 임피던스 | - | - | 150Ω ~ 300Ω | - |
| AES3 디지털 I/O | ||||
| 입력 임피던스 | - | - | - | 110 Ω(밸런스드) |
| 출력 임피던스 | - | - | - | 110 Ω(밸런스드) |
| 그룹 지연 | - | - | - | SRC가 활성화된 상태에서 65개의 샘플 |
| 샘플 레이트 | 48kHz | 48kHz | 48kHz | 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz (샘플 레이트 변환을 Q-SYS 시스템 레이트로 48kHz) |
| 비트 심도 | 24비트 | |||
| 기타 커넥터 | ||||
| 외부 전원 공급 장치 | 24VDC, 2.5A 유로 커넥터의 데이지 체인용 보조 커넥터가 있는(QIO-PSU 전원 공급 장치 별도 판매) | |||
| LAN(PoE) | Q-LAN, PoE용 기가비트 LAN 연결 | |||
| PoE 사양 | IEEE 802.3af 타입 1, 클래스 3 준수 | IEEE 802.3af 타입 1, 클래스 3 준수 | IEEE 802.3af 타입 1, 클래스 2 준수 | IEEE 802.3af 준수 유형 1, 클래스 2 |
| LAN(스루) | 이더넷 데이지 체인 연결 | |||
| 일반 사항 | ||||
| 치수 | 8.5 x 4.25 x 1.59인치 (215.9 x 108 x 40.4mm) | |||
| 무게 | 1.72파운드(0.78kg) | |||
| 마운팅 옵션 | 표면 및 벽면 장착 가능( 하드웨어 포함 ) 랙 장착 가능; 1RU, 쿼터 랙 너비(QIO-RMK 랙 키트 별도 판매) | |||

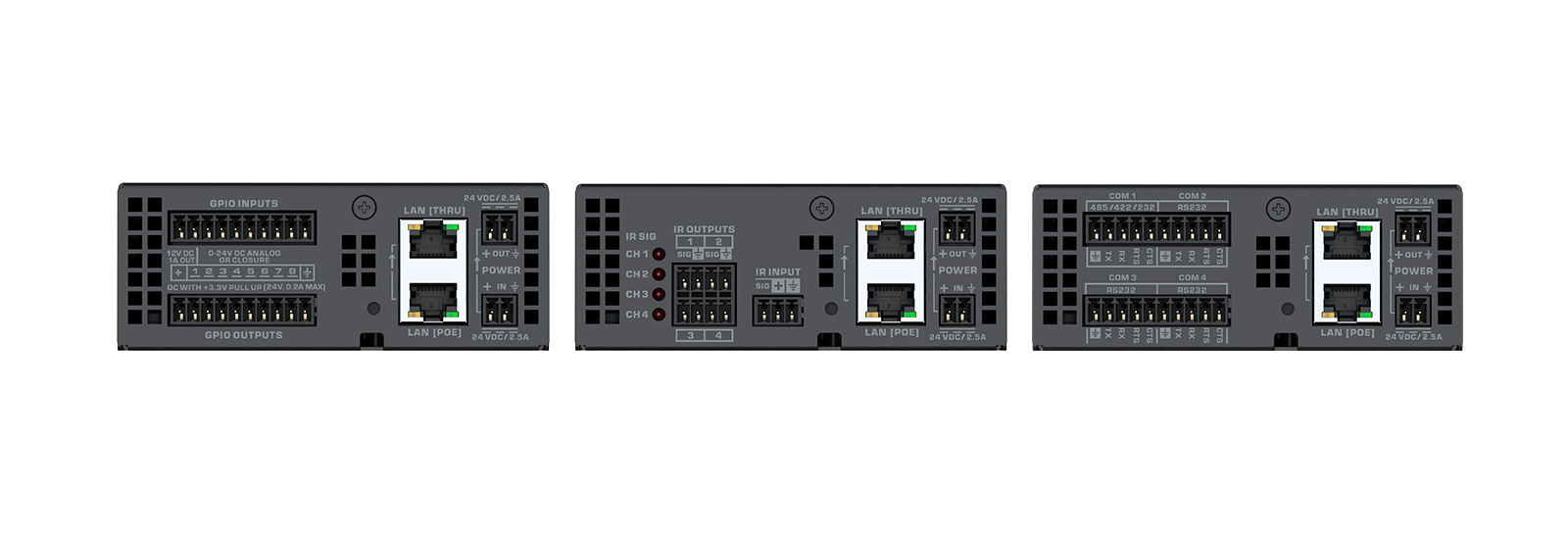

Conectividad de Control
| QIO-GP8x8 | QIO-IR1x4 | QIO-S4 | QIO-LVR4 | |
| 연결 유형 | GPIO | 적외선 | 시리얼 | 저전압 릴레이 |
|---|---|---|---|---|
| 포트 | 8개의 범용 입력 & 8개의 범용 출력 | IR 수신기 입력 1개 & IR 이미터 입력 4개 | 4개의 RS232 포트 (1개의 포트에는 RS-485 및 RS-422 호환성도 포함) | 접점 폐쇄 릴레이 4개(2핀, 3.55mm) |
| 기타 커넥터 | ||||
| 외부 전원 공급 장치 | 24VDC, 2.5A 유로 커넥터의 데이지 체인용 보조 커넥터가 있는(QIO-PSU 전원 공급 장치 별도 판매) | |||
| LAN(PoE) | Q-LAN, PoE용 기가비트 LAN 연결 | |||
| PoE 사양 | IEEE 802.3af 타입 1, 클래스 3 준수 | IEEE 802.3af 타입 1, 클래스 1 준수 | IEEE 802.3af 타입 1, 클래스 1 준수 | IEEE 802.3af 타입 1, 클래스 1 준수 |
| LAN(스루) | 이더넷 데이지 체인 연결 | |||
| 일반 사항 | ||||
| 치수 | 5.5 x 4.25 x 1.59인치 (139.7 x 108 x 40.4mm) | |||
| 무게 | 1.18파운드(0.54kg) | |||
| 마운팅 옵션 | 표면 및 벽면 장착 가능( 하드웨어 포함 ) 랙 마운트 가능, 1RU, 쿼터 랙 너비(QIO-RMK 랙 키트 별도 판매) | |||
Conectividad de telefonía
| QIO-TEL2 | |
| 연결성 | 표준 RJ11(6P2C) 커넥터의 2개의 PSTN(POTS) 전화선 |
|---|---|
| 전화선 | |
| 임피던스 | 600Ω, 공칭 |
| 주파수 응답 | 300Hz ~ 3.3kHz, ±1.0dB |
| THD+Noise | < 0.5% |
| 신호 대 잡음비 | > 62 dB |
| 링거 동등 번호 | 0.1 |
| 기타 커넥터 | |
| 외부 전원 공급 장치 | 24VDC, 2.5A 유로 커넥터(데이지 체인용 보조 커넥터 포함)(QIO-PSU 전원 공급 장치 별도 판매) |
| LAN(PoE) | Q-LAN, PoE용 기가비트 LAN 연결 |
| PoE 사양 | IEEE 802.3af 타입 1, 클래스 1 준수 |
| LAN(스루) | 이더넷 데이지 체인 연결 |
| 일반 사항 | |
| 치수 | 8.5 x 4.25 x 1.59인치 (215.9 x 108 x 40.4mm) |
| 무게 | 1.63파운드(0.74kg) |
| 마운팅 옵션 | 표면 및 벽에 장착할 수 있습니다( 하드웨어 포함 ). 랙 마운트 가능, 1RU, ¼ 랙 너비(QIO-RMK 랙 키트 별도 판매) |
다목적 연결
| QIO-FLEX4A | |
| 연결성 | 플렉스 I/O 4개, 4x8 GPIO, RS232 1개, 증폭기 출력 2개 |
|---|---|
| 마이크/라인 입력 | |
| 최대 입력 레벨 | +24dBu(밸런스드), +18dBu(언밸런스드) |
| 프리앰프 게인 범위 | 0dB ~ 60dB |
| 팬텀 파워 | +48V DC(채널당 10mA, IEC 61938 P48 준수) |
| 등가 입력 노이즈 | <-120dBu, 가중치 없음 @ 20Hz ~ 20kHz |
| 입력 간 누화 @ 1kHz | > 일반 110dB, > 최소 95dB |
| 입력 임피던스 | 10kΩ(밸런스드), 5kΩ(언밸런스드) |
| 입력 다이나믹 레인지 | @ +24dBu 감도, > 108dB @ +10dBu 감도, > 105dB @ -10dBu 감도, > 100dB @ -36dBu 감도, > 80dB |
| 마이크/라인 출력 | |
| 최대 출력 레벨 범위 | -37dBu ~ +24dBu |
| 출력 다이나믹 레인지 | 108 dB |
| 출력 대 출력 크로스토크 @ 1kHz | > 일반 102dB, > 최소 90dB |
| 출력 임피던스 | 200Ω(밸런스드), 100Ω(언밸런스드) |
| 샘플 레이트 | 48kHz |
| 비트 심도 | 24비트 |
| 앰프 출력 | |
| 최대 라우드스피커 출력 전력(Aux 24VDC 전원) | 9W @ 4Ω, 채널당 |
| 최대 라우드스피커 출력 전력(PoE+) | 5W @ 4Ω, 채널당 |
| 출력 임피던스 | 4-8Ω 공칭 |
| 제어 | |
| RS232 | 포트 1개 |
| GPIO | 4x8 |
| 기타 커넥터 | |
| 외부 전원 공급 장치 | 24VDC, 3.7A 유로 커넥터의 데이지 체인용 보조 커넥터가 있는(QIO-PSU 전원 공급 장치 별도 판매) |
| LAN(PoE) | Q-LAN, PoE용 기가비트 LAN 연결 |
| PoE 사양 | IEEE 802.3에서 타입 2, 클래스 4 준수 IEEE 802.3af 타입 1, 클래스 3 수용(이 전력 수준에서는 증폭기가 비활성화됨) |
| LAN(스루) | 이더넷 데이지 체인 연결 |
| 일반 사항 | |
| 치수 | 5.5 x 8.62 x 1.59인치 (139.7 x 219.1 x 40.4mm) |
| 무게 | 2.3파운드 (1.04kg) |
| 마운팅 옵션 | 표면 및 벽면 장착 가능( 하드웨어 포함 ) 랙 장착 가능; 1RU, 하프 랙 너비(QIO-RMK 랙 키트 별도 판매) |
