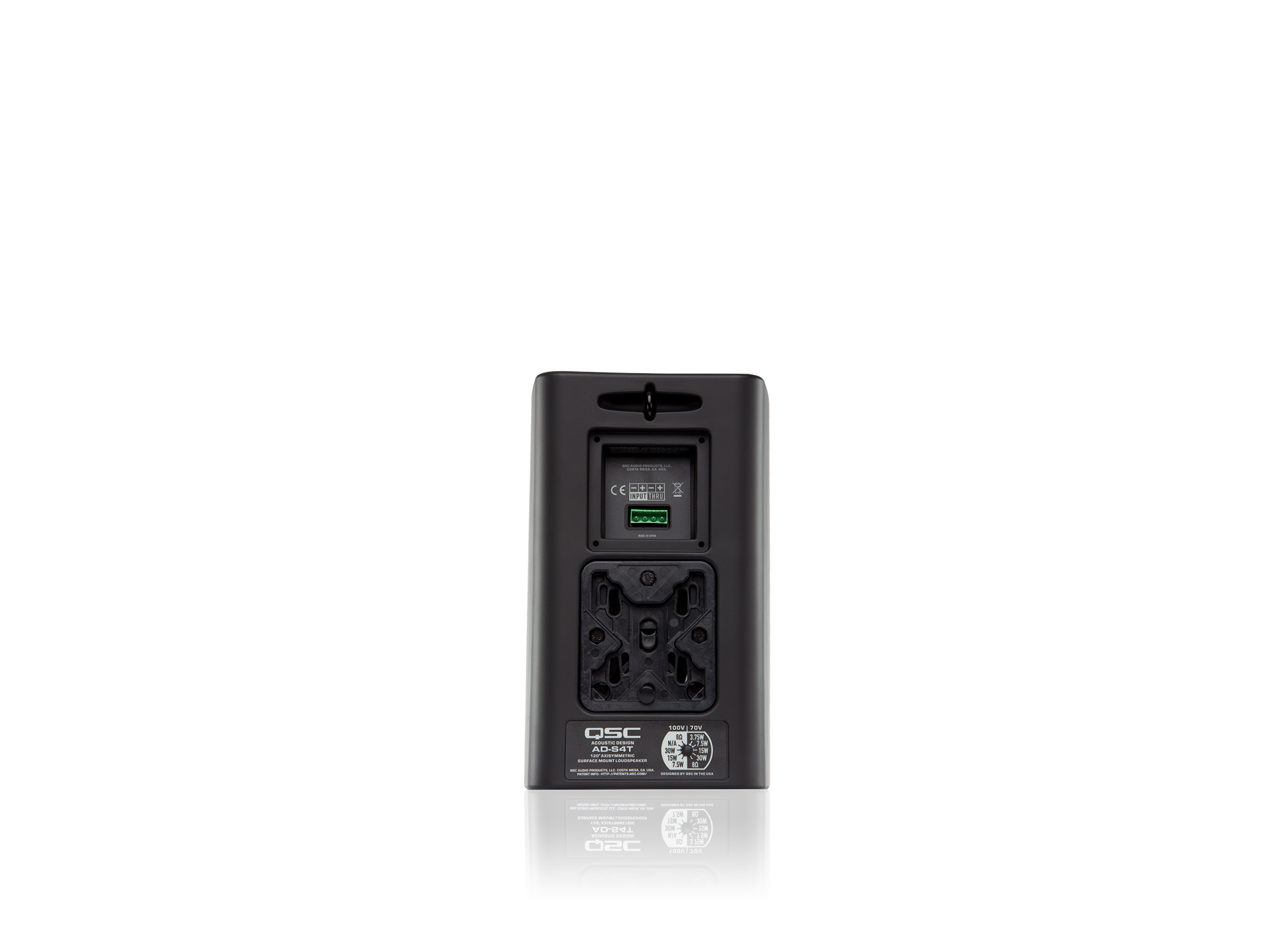

AD-S4T

4.5 pulgadas, 2 vías, cobertura cónica DMT de 120°

문의하기
Microsoft Teams 인증 배지

Características

  • Woofer de 4-inch con tratamiento contra la intemperie; tweeter de cúpula de seda de 0.75"
  • Cobertura conica DMT de 120°
  • Transformadores de 70V/100V de baja saturación y baja pérdida de 30 watts con bypass de 8 Ω
  • Pico máximo de nivel de presión sonora de 110 dB (bypass de 8 ohms)
  • DMT (Directivity Matched Transition™) garantiza una respuesta de frecuencia fluida y uniforme en la zona de cobertura
  • El sistema X-Mount™ permite instalar fácilmente el altavoz e implementar en una variedad de ángulos sin que se deslice con el tiempo
  • Filtros avanzados de ecualización mediante Intrinsic Correction™ disponible a través de las plataformas de procesamiento de audio en red Q-SYS™ o de los amplificadores CXD
  • Las cajas de ABS ligeras ofrecen durabilidad a largo plazo y una buena apariencia durante mucho tiempo
  • Cubierta de panel de entrada sellada y rejillas de aluminio con recubrimiento electrostático para mayor resistencia a la intemperie
  • Cumple con la normativa IEC60529 IP-54 para resistencia al polvo y salpicaduras
  • Disponible en negro (RAL 9011) o blanco (RAL 9010)
  • Información completa acerca de EASE, CF2, CAD, y BIM disponible en línea
시스템 세부 정보 AD-S4T
유효 주파수 범위1 68Hz - 20kHz
정격 잡음 전력 / 전압2 50와트/20볼트(rms)
광대역 감도3 87dB SPL
커버리지 각도(-6dB) 120° 원뿔형 DMT™
지향성 계수(Q) 6
지향성 지수 8dB
최대 연속SPL4 104 dB
최대 피크SPL4 110dB
정격 임피던스 8Ω
권장 파워앰프 전력
(라우드스피커 "프로그램" 전원)		 100와트
변압기 탭 70V: 30, 15, 7.5, 3.75W 및 8Ω 바이패스

100V: 30, 15, 7.5W 및 8Ω 바이패스
HF 트랜스듀서 0.75인치 실크 돔 트위터 / 0.75인치 보이스 코일, horn 장착
LF 트랜스듀서 4.5인치 내후성 페이퍼 콘 우퍼

1인치 / 25mm 보이스 코일
입력 커넥터 유형 병렬 출력 단자가 있는 Euroblock 커넥터
인클로저 소재 페인트 칠한 ABS 폴리머
그릴 소재 파우더 코팅 알루미늄
X-마운트 소재 파우더 코팅 알루미늄
인클로저 세부 정보
침투 방지 IP-54
운영 환경 실내 및 실외 사용을 위한 설계
테스트 AD 시리즈 라우드스피커는 다음 테스트를 통해 야외 사용 인증을 받았습니다:

  • 솔트 포그: MIL-STD-810G 방법 509.5(100시간).
  • 습도: MIL-STD-810G 방법 507.5, 자연 주기 B2, 7일 동안 주기적인 높은 상대습도
  • 고온 및 저온: -20° ~ 50°C의 QSC 내부 표준에 따라 테스트되었습니다.

순중량 6.5파운드/2.9킬로그램
제품 치수
(HWD) 인치		 10.3 × 6.34 × 6.42
제품 치수
(HWD) mm		 261 × 161 × 163
배송 무게 16.8파운드 / 7.65킬로그램(한 쌍 포장)
배송 치수
(HWD) 인치		 15.5 × 10.3 × 18(페어 포장)
배송 치수
(HWD) mm		 394 × 261 × 458(한 쌍 포장)
포함된 액세서리 X-마운트 마운팅 시스템, 유로블록 커넥터,
입력 패널 커버

1 Free-field, on-axis 감도에서 -10dB
22시간 동안 IEC60268-1 노이즈 신호
3On-Axis, free-field sensitivity, 2.83V, 1m
4정격 노이즈 전압 및 감도에서 계산된 값입니다.


All specifications are subject to change without notice.
