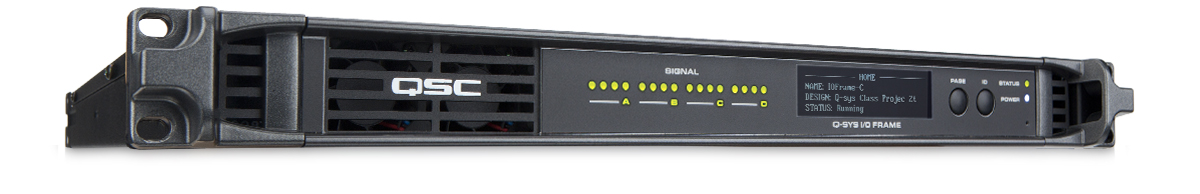

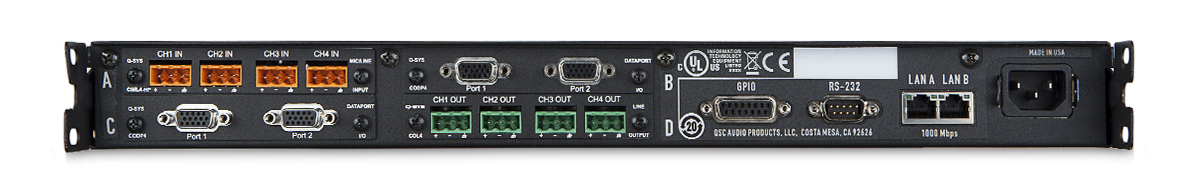

I/O 프레임

Interfaz versátil de E/S - red de Q-SYS (Descontinuado)

문의하기

Los I/O Frames se pueden utilizar para ubicar físicamente conexiones de entradas y salidas cerca de sus fuentes y destinos. Las conexiones Gigabit Ethernet dobles enrutan las señales de audio a través del Core para su procesamiento. Cada I/O Frame puede admitir hasta cuatro tarjetas de E/S, lo que permite hasta 16 canales de entrada y/o salida en una sola unidad.


Este product así como las tarjetas de E/S de Q-SYS en red, han sido descontinuados.

Características

Las tarjetas disponibles incluyen:



Tarjeta de entrada de nivel de micrófono/línea:
  • 4 canales
  • Rango dinámico superior a 112 dB
  • Menos de 0.004% THD+N
  • Alimentación phantom (configurada a través de software)

Tarjeta de salida de nivel de línea:
  • 4 canales
  • Rango dinámico superior a 112 dB
  • Menos de 0.004% THD+N

Tarjeta de instrumentación y E/S DataPort de QSC:
  • 4 canales
  • Rango dinámico superior a 114 dB
  • Menos de 0.004% THD+N
  • Soporta amplificadores con Dataport (CX, PowerLight, PL2, PL3, DCA)

Tarjeta de entrada/salida AES/EBU:
  • 4 x 4 canales de audio digital
  • Respuesta de frecuencia +/- 0.2 dB
  • 4 conectores

Tarjeta de entrada/salida CobraNet:
  • Hasta 32 x 32 canales cuando está en un Core
  • Hasta 16 x 16 canales cuando está en un I/O Frame
  • Latencia seleccionable

사양 CIML4 CIML4-HP COL4 CODP4
Description 마이크/라인 입력
4채널의 마이크/48V 팬텀 파워의 라인 레벨 아날로그 오디오 입력		 고성능 마이크/라인 입력
4채널의 마이크/48V 팬텀 파워와 고성능 프리앰프 및 A/D 컨버터를 갖춘 라인 레벨 아날로그 오디오 입력		 라인 출력
4채널의 밸런스드 라인 레벨 아날로그 출력		 데이터 포트 출력
DataPort가 장착된 QSC 앰프 연결을 위한 4개의 오디오 출력 채널(DataPort 커넥터 2개)
성능
  다이나믹 레인지 가중치 없음
  다이나믹 레인지 A 가중치		 > 105 dB
> 108 dB		 > 112 dB
> 115 dB		 > 112 dB
> 115 dB		 > 114 dB
> 117 dB
  왜곡 20Hz-20kHz
    +4dBu(공칭 입력)
  왜곡 20Hz-20kHz
     2dB 이하 클립(최대)		 < 0.009% THD+N

< 0.08% THD+N		 < 0.004% THD+N

< 0.06% THD+N		 -

< 0.004% THD+N		 -

< 0.004% THD+N
  누화 20Hz - 20kHz
  채널 간(최대)
  채널 간(일반)
  채널 내(최대)
  채널 내(일반)
> 100 dB
> 110 dB
> 100 dB
> 110 dB
> 110 dB
> 110 dB
> 110 dB
> 110 dB
> 100 dB
> 110 dB
> 100 dB
> 110 dB
> 95 dB
> 100 dB
> 100 dB
> 110 dB
  주파수 응답
  20Hz-20kHz(최대)
  20Hz-20kHz(일반)
± 0.5dB
± 0.2dB
± 0.5dB
± 0.2dB
± 0.5dB
± 0.2dB
± 0.5dB
± 0.2dB
  입력 임피던스
  균형(공칭)
  언밸런스드(공칭)
10kΩ
10kΩ
10kΩ
10kΩ
  공통 모드 거부
  20Hz-20kHz(최대)
  20Hz-20kHz(일반)
> 45 dB
> 50 dB
> 45 dB
> 50 dB
  최대 입력 레벨
  Vrms dBu dBv
1 0.123 -16 -18.2
2 2.25 10 7.04
3 8.70 21 18.8
4 17.35 27 24.78
(4개 선택)		 1.23 ~ 17.35V rms56 ~ 27dBu58.2 ~ 24.8dBv
(연속 가변)		 - -
  음소거 무한 가변저항(디지털 음소거를 통해) 무한 가변저항(전기-기계식 릴레이를 통해)
오디오 변환
  아날로그-디지털 변환(ADC) 48 또는 96kHz 샘플 레이트에서 24비트 델타 시그마 48 또는 96kHz 샘플 레이트에서 24비트 델타 시그마 - -
  디지털에서 아날로그로의 변환(DAC) - - 48 또는 96kHz 샘플 레이트에서 24비트 델타 시그마
  그룹 지연 48kHz에서 < 13개의 샘플(≈ 271us) < 10개 샘플(≈ 196 μs)
48kHz에서		 < 13개 샘플(≈ 271us)
48kHz에서
커넥터 3단자 유로 스타일 분리형 단자대 4개

 15핀 HD15 커넥터 2개
사용자 구성 가능한 옵션(소프트웨어 활성화됨)
팬텀 파워 +48V 팬텀 전원(IEC 1938 [1996] 사양 충족) +48V 팬텀 전원(IEC 1938 [1996] 사양 충족) - -
출력 트림
    V rms(최대)
    dBu(최대)
    dBv(최대)
8.7V
21dBu
18.8 dBv
앰프 대기 - - 대기 모드에서 앰프 설정 또는 해제하기 -
음소거 - - 개별 설정 또는 선택 취소
채널 음소거		 -
미터 활성화 - - 채널별 계량기 데이터 수집 활성화 -
오디오 출력 레벨 - - 개별 오디오 채널 레벨 조정 -
파워앰프 모델 지원 - - CX, PowerLight™ 3 시리즈, DCA 및 레거시 V1 모델 -

*그룹 지연은 샘플 레이트 컨버터가 활성화된 것으로 가정합니다.

모든 사양은 변경될 수 있습니다. 예고 없이 변경될 수 있음.
